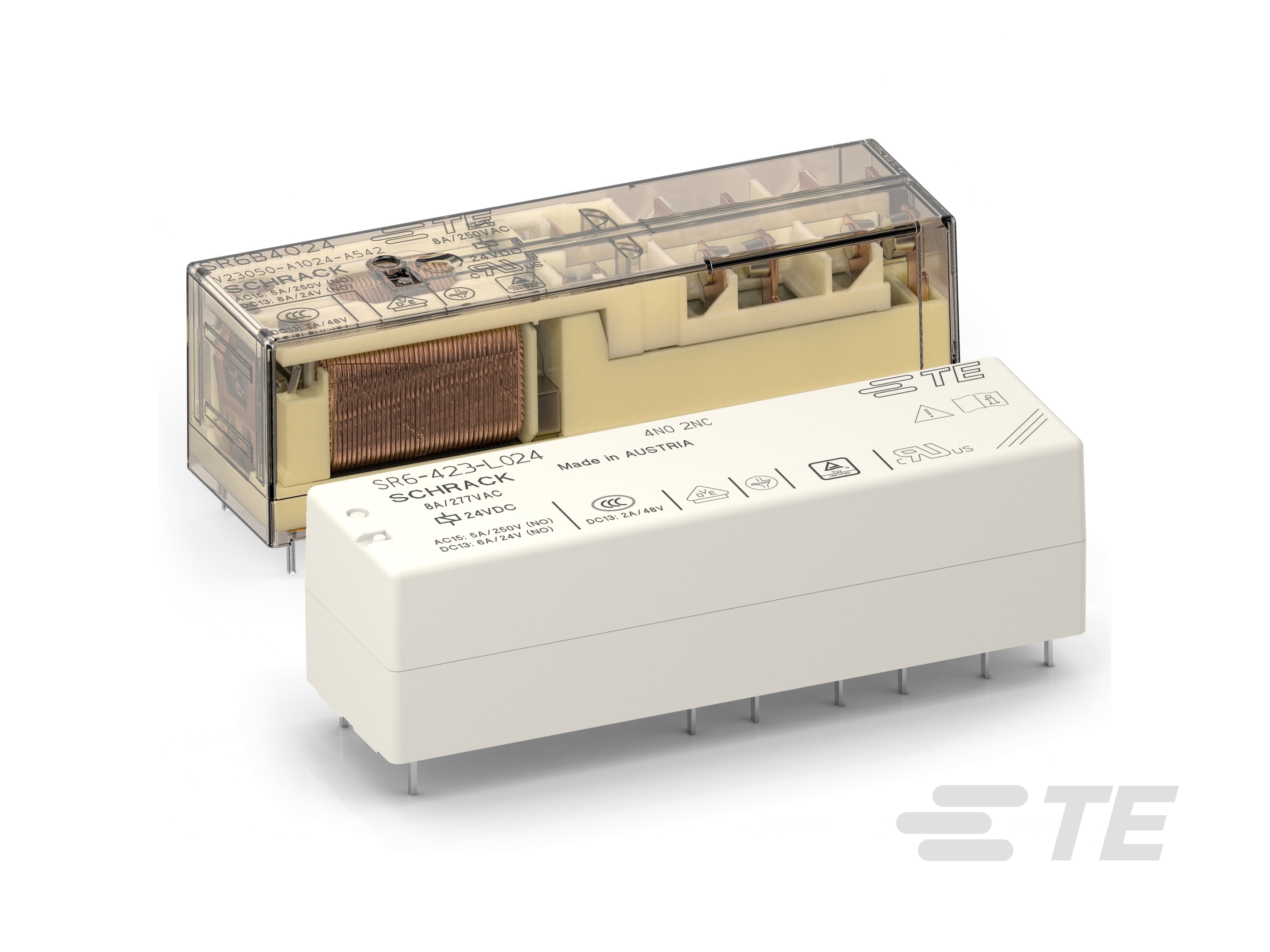

6个接点的强制导向继电器

SR6 是有6个接点的强制导向继电器，符合IEC/EN61810-3, 更好的绝缘, PCB安装，高度低，用于安全回路

产品特性

继电器和接触器类型 : 强制导向继电器
线圈励磁系统 : 单稳态
端子排列方式 : 3A (NO) + 3B (NC) | 4 Form A (NO) + 2 Form B (NC) | 5 Form A (NO) + 1 Form B (NC)
触点额定电流 (A): 8
线圈电压额定值 (VDC): 5 | 12 | 15 | 18 | 21 | 24 | 30 | 40 | 48 | 60 | 85 | 110

产品	TE 产品编号	文档	端子排列方式	线圈电压额定值	端子电压额定值	线圈功率额定值（直流）	环境温度（最大值）	Height Class (Mechanical)	Length Class (Mechanical)	宽度类（机械）	欧盟 RoHS 符合性	欧盟 ELV 符合性
SR6B4005 - V23050-A1005-A542	1393260-1	3D PDF	4 Form A (NO) + 2 Form B (NC)	5 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4012 - V23050-A1012-A542	1393260-4	3D PDF	4 Form A (NO) + 2 Form B (NC)	12 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4018 - V23050-A1018-A542	1393260-5	3D PDF	4 Form A (NO) + 2 Form B (NC)	18 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4021 - V23050-A1021-A542	1393260-6	3D PDF	4 Form A (NO) + 2 Form B (NC)	21 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4024 - V23050-A1024-A542	1393260-7	3D PDF	4 Form A (NO) + 2 Form B (NC)	24 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4040 - V23050-A1040-A542	1393260-9	3D PDF	4 Form A (NO) + 2 Form B (NC)	40 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4048 - V23050-A1048-A542	1-1393260-0	3D PDF	4 Form A (NO) + 2 Form B (NC)	48 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4060 - V23050-A1060-A542	1-1393260-1	3D PDF	4 Form A (NO) + 2 Form B (NC)	60 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4085 - V23050-A1085-A542	1-1393260-2	3D PDF	4 Form A (NO) + 2 Form B (NC)	85 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B4110 - V23050-A1110-A542	1-1393260-3	3D PDF	4 Form A (NO) + 2 Form B (NC)	110 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4024 - V23050-A1024-A533	1415015-1	3D PDF	3A (NO) + 3B (NC)	24 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4012 - V23050-A1012-A533	1-1415015-1	3D PDF	3A (NO) + 3B (NC)	12 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C4024 - V23050-A1024-A551	1415017-1	3D PDF	5 Form A (NO) + 1 Form B (NC)	24 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C4012 - V23050-A1012-A551	1-1415017-1	3D PDF	5 Form A (NO) + 1 Form B (NC)	12 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C4018 - V23050-A1018-A551	6-1415017-1	3D PDF	5 Form A (NO) + 1 Form B (NC)	18 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4005 - V23050-A1005-A533	8-1415017-1	3D PDF	3A (NO) + 3B (NC)	5 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4021 - V23050-A1021-A533	3-1415018-1	3D PDF	3A (NO) + 3B (NC)	21 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4048 - V23050-A1048-A533	6-1415018-1	3D PDF	3A (NO) + 3B (NC)	48 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4060 - V23050-A1060-A533	7-1415018-1	3D PDF	3A (NO) + 3B (NC)	60 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A4110 - V23050-A1110-A533	9-1415018-1	3D PDF	3A (NO) + 3B (NC)	110 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C4048 - V23050-A1048-A551	2-1415019-1	3D PDF	5 Form A (NO) + 1 Form B (NC)	48 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C4110 - V23050-A1110-A551	5-1415019-1	3D PDF	5 Form A (NO) + 1 Form B (NC)	110 VDC	250 VAC	1.2 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6K05	5-1415537-8	3D PDF	3A (NO) + 3B (NC)	5 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6K12	6-1415537-1	3D PDF	3A (NO) + 3B (NC)	12 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6K18	6-1415537-3	3D PDF	3A (NO) + 3B (NC)	18 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6K21	6-1415537-4	3D PDF	3A (NO) + 3B (NC)	21 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6K24	6-1415537-5	3D PDF	3A (NO) + 3B (NC)	24 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6A6L10	7-1415537-1	3D PDF	3A (NO) + 3B (NC)	110 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B6K12	7-1415537-6	3D PDF	4 Form A (NO) + 2 Form B (NC)	12 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B6K18	7-1415537-8	3D PDF	4 Form A (NO) + 2 Form B (NC)	18 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B6K21	7-1415537-9	3D PDF	4 Form A (NO) + 2 Form B (NC)	21 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6B6K24	8-1415537-0	3D PDF	4 Form A (NO) + 2 Form B (NC)	24 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C6K12	9-1415537-0	3D PDF	5 Form A (NO) + 1 Form B (NC)	12 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6C6K24	9-1415537-4	3D PDF	5 Form A (NO) + 1 Form B (NC)	24 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6V6K24	5-1415539-2	3D PDF	4 Form A (NO) + 2 Form B (NC)	24 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6V6K12	3-1415542-5	3D PDF	4 Form A (NO) + 2 Form B (NC)	12 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6V6K18	3-1415543-3	3D PDF	4 Form A (NO) + 2 Form B (NC)	18 VDC	250 VAC	.8 W	70 °C	>16 – ≤22 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L005	1558736-1	3D PDF	3A (NO) + 3B (NC)	5 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L012	1558736-4	3D PDF	3A (NO) + 3B (NC)	12 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L024	1558736-8	3D PDF	3A (NO) + 3B (NC)	24 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L048	1-1558736-2	3D PDF	3A (NO) + 3B (NC)	48 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L060	1-1558736-3	3D PDF	3A (NO) + 3B (NC)	60 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-333-L110	1-1558736-5	3D PDF	3A (NO) + 3B (NC)	110 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L005	2-1558736-1	3D PDF	3A (NO) + 3B (NC)	5 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L012	2-1558736-4	3D PDF	3A (NO) + 3B (NC)	12 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L018	2-1558736-6	3D PDF	3A (NO) + 3B (NC)	18 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L021	2-1558736-7	3D PDF	3A (NO) + 3B (NC)	21 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L024	2-1558736-8	3D PDF	3A (NO) + 3B (NC)	24 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-336-L110	3-1558736-5	3D PDF	3A (NO) + 3B (NC)	110 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-
SR6-423-L005	1558737-1	3D PDF	4 Form A (NO) + 2 Form B (NC)	5 VDC	277 VAC	.7 W	85 °C	>14 – ≤16 mm	>45 – ≤70 mm	>16 – ≤22 mm	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

继电器和接触器类型 强制导向继电器

结构特性

端子极数 6
端子排列方式 3A (NO) + 3B (NC) | 4 Form A (NO) + 2 Form B (NC) | 5 Form A (NO) + 1 Form B (NC)

电气特征

线圈电阻 (Ω) 21 | 26 | 31 | 120 | 180 | 205 | 270 | 321 | 368 | 405 | 462 | 480 | 551 | 630 | 720 | 822 | 1333 | 1920 | 2285 | 3000 | 3291 | 5142 | 6021 | 10080 | 10321 | 15130 | 17286
相邻端子间绝缘初始电介质 (Vrms) 3000
端子开关负载（最小值） 10mA @ 5V | 1mA @ 5V
打开端子间绝缘初始电介质 (Vrms) 1500
端子开关电压（最大值） (VAC) 400
端子开关电压（最大值） (VDC) 300
触点额定电流 (A) 8
线圈电压额定值 (VDC) 5 | 12 | 15 | 18 | 21 | 24 | 30 | 40 | 48 | 60 | 85 | 110
端子电压额定值 (VAC) 250 | 277
线圈功率额定值（直流） (W) .7 | .8 | 1.2
端子和线圈间绝缘初始电介质 (Vrms) 4000

主体特性

主要产品颜色 土黄色
产品重量 (g) 29.5 | 30
产品重量 (oz) 1.041 | 1.058
外壳类型 支持抗焊剂自动焊接且可清洗

接触件特性

端子材料 AgSnO2
端子电镀材料金

端接特性

干线端接和连接类型焊针
线圈端接和连接类型焊针

机械附件

产品安装类型 板安装

尺寸

产品宽度 16.5 mm [ .65 in ]
产品高度 (mm) 15.7 | 16.5
产品高度 (in) .618 | .649
端子和线圈间绝缘漏电 (mm) 5.5 | 5.6
端子和线圈间绝缘漏电 (in) .217 | .22
产品长度 55 mm [ 2.165 in ]
端子和线圈间绝缘间隙 (mm) 5.5 | 5.6
端子和线圈间绝缘间隙 (in) .217 | .22

使用环境

工组温度范围 (°C) -40 – 85 | -25 – 70
工组温度范围 (°F) -40 – 185 | -13 – 158
环境保护类别 RTIII
环境温度（最大值） (°C) 70 | 85
环境温度（最大值） (°F) 158 | 185

操作/应用

焊接工艺 支持波峰焊接
线圈励磁系统 单稳态

产品供货情况

产品供货情况全球

包装特性

封装方法 盒和管

其他

端子电流类 (A) >5 – ≤10
线圈功率额定值类 (W) >.6 – ≤1 | >.6 – ≤1 | >1 – ≤1.5
Height Class (Mechanical) (mm) >14 – ≤16 | >16 – ≤22
Height Class (Mechanical) (in) >.551 – ≤.63 | >.551 – ≤.63 | >.63 – ≤.866 | >.63 – ≤.866
Length Class (Mechanical) (mm) >45 – ≤70
Length Class (Mechanical) (in) >1.772 – ≤2.756 | >1.772 – ≤2.756
宽度类（机械） (mm) >16 – ≤22
宽度类（机械） (in) >.63 – ≤.866 | >.63 – ≤.866
Height Class (Mechanical) (mm) >14 – ≤16 | >16 – ≤22
Height Class (Mechanical) (in) >.551 – ≤.63 | >.551 – ≤.63 | >.63 – ≤.866 | >.63 – ≤.866
Length Class (Mechanical) (mm) >45 – ≤70
Length Class (Mechanical) (in) >1.772 – ≤2.756 | >1.772 – ≤2.756
宽度类（机械） (mm) >16 – ≤22
宽度类（机械） (in) >.63 – ≤.866 | >.63 – ≤.866

参考编号

TE 内部编号 CAT-SCH691-SR1B

数据表/目录页

Force Guided Relay SR6 Next Generation pdf 英文版本
SR6-A-B-C-V pdf 英文版本
