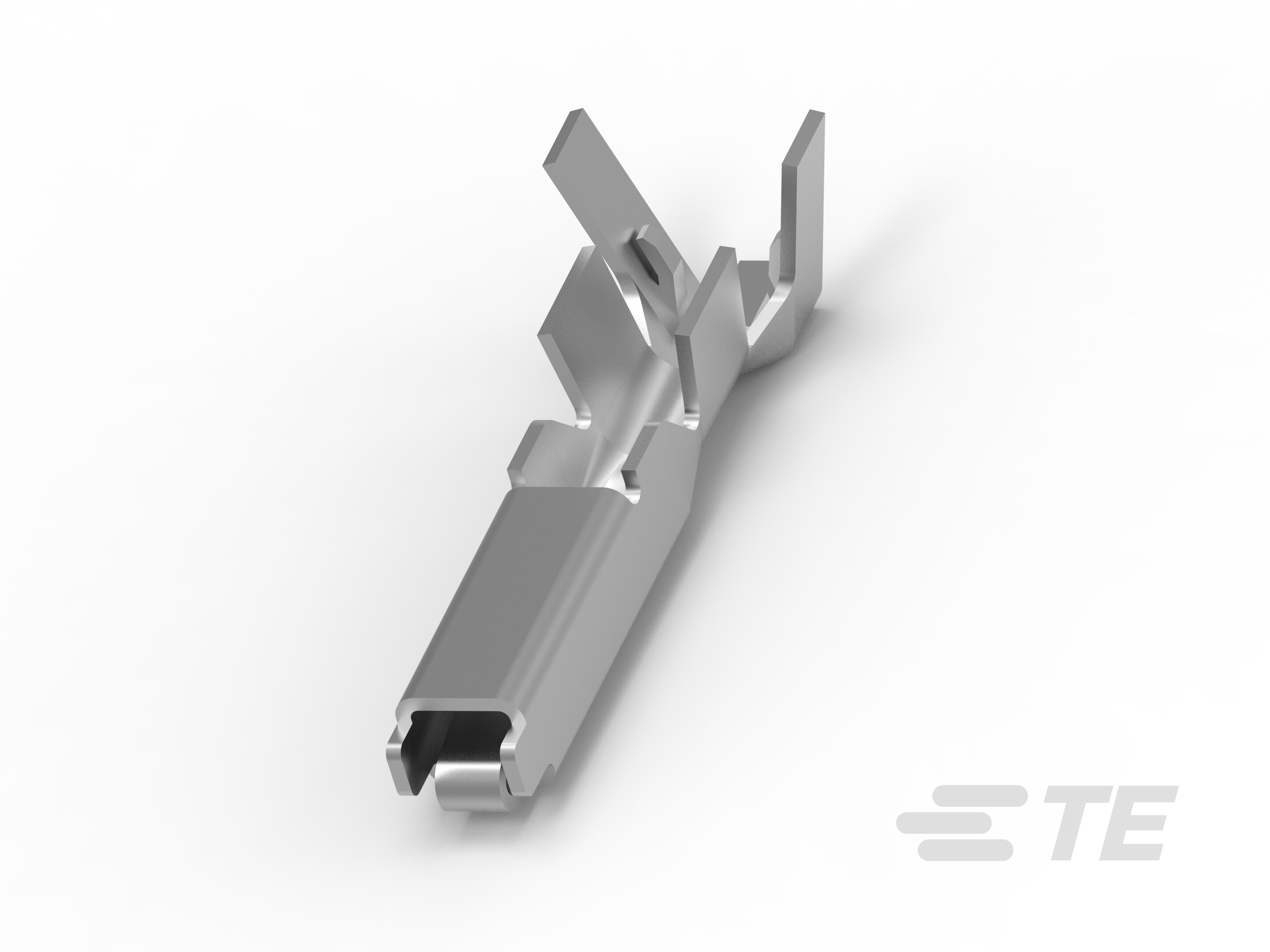

Receptacle Terminal, 18 – 15 AWG, .75 – 1.5 mm² Wire, 1.8 mm [.071 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System
282375-1
Receptacle Terminal, 18 – 15 AWG, .75 – 1.5 mm² Wire, 1.8 mm [.071 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, Multilock Connector System
-
- AMP
- Multilock .070 ,
- Multilock 连接器系统
- TE 内部编号 282375-1
- TE 内部产品描述 070 MULTILOCK RCPT CONT
- 所有 MULTILOCK，母端和公端 (74)
-
端子类型 : 母端
-
线径 (AWG): 18 – 15
-
线径 (mm²): .75 – 1.5
-
对接公端宽度 : 1.8 mm [ .071 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- MULTILOCK .070 SRS REC. CONTACT FOR NEW GENERATION CONNECTOR ENG_CD_282375_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_282375-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_282375-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_282375-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_282375-1_B.3d_stp.zip 英文版本
数据表/目录页
- MULTILOCK Connector System ENG_CS_1654355_MULTILOCK_0911.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-20056_D1.pdf 英文版本
- S_114-20056_D1.tif 英文版本
- 产品规格 ENG_SS_108-20148_C.pdf 英文版本
- S_108-20148_C.tif 英文版本
- ENG_SS_108-20157_A.pdf 英文版本
- S_108-20157_A.tif 英文版本
- ENG_SS_108-20159_B.pdf 英文版本
- S_108-20159_B.tif 英文版本
- 合格检测报告 ENG_SS_501-20004_B.pdf 英文版本
- S_501-20004_B.tif 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 无尖刃主体
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : 1.7mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 14
-
端子类型 : 母端
-
对接公端宽度 : 1.8 mm [ .071 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.7 – 2.4 mm [ .071 – .102 in ]
-
线径 (AWG): 18 – 15
-
线径 (mm²): .75 – 1.5
-
线径查找 (mm²): .75, 1, 1.25, 1.5
-
线径查找 (AWG): 15, 16, 17, 18
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 4000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
