Name: ECONO-J MK-2 PLUG ASSY 6P
Brand: Econoseal

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 6
行数 : 2

电气特征

工作电压 (VDC): 24

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色

接触件特性

端子类型 : 母端
端子大小 : 1.8mm
对接公端宽度 : 1.8 mm [ .07 in ]
端子额定电流（最大值） (A): 11

机械附件

接合对准 : 带有
接合对准类型 : 极性定位槽
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)
中心线（间距） : 4.8 mm [ .189 in ]

尺寸

连接器高度 : 27.6 mm [ 1.08 in ]
产品长度 : 25.4 mm [ 1 in ]
产品宽度 : 29.3 mm [ 1.15 in ]
行间距 : 5.6 mm [ .22 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-2

包装特性

封装方法 : Box
封装数量 : 1200

其他

能够保证连接器位置 : 否

2822346-1

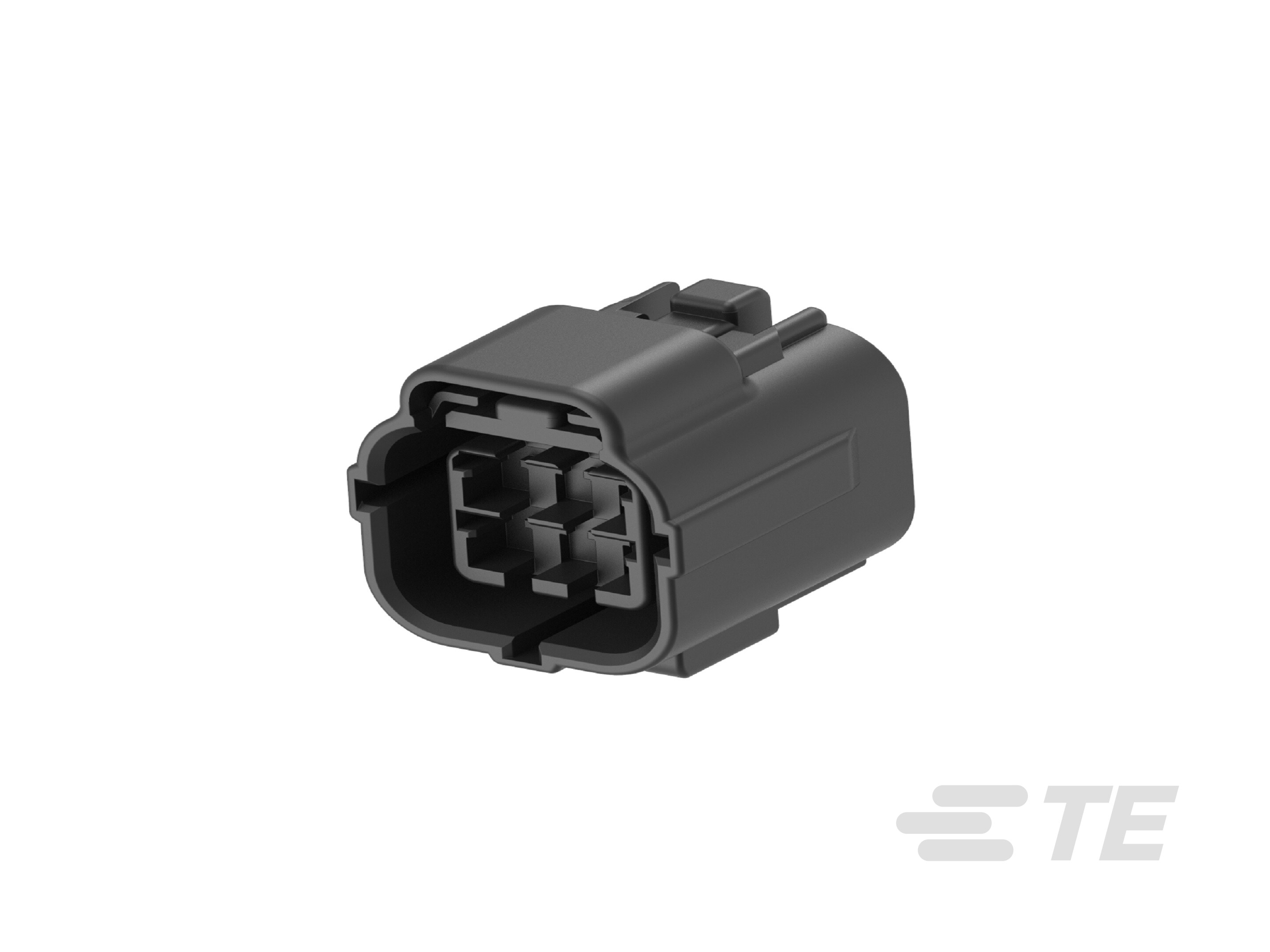

6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Wire & Cable, Power

2822346-1

6 Position, Automotive Housing for Female Terminals, Wire-to-Wire, 4.8 mm [.189 in] Centerline, Sealable, Black, Wire & Cable, Power

连接器和壳体类型 : 母端子护套

位数 : 6

可密封 : 是

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行数 : 2

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

机构认证

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端子护套

可密封 : 是

主要锁定特性 : 端子上

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 6

行数 : 2

电气特征

工作电压 (VDC): 24

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

接触件特性

端子类型 : 母端

端子大小 : 1.8mm

对接公端宽度 : 1.8 mm [ .07 in ]

端子额定电流（最大值） (A): 11

机械附件

接合对准 : 带有

接合对准类型 : 极性定位槽

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)

中心线（间距） : 4.8 mm [ .189 in ]

尺寸

连接器高度 : 27.6 mm [ 1.08 in ]

产品长度 : 25.4 mm [ 1 in ]

产品宽度 : 29.3 mm [ 1.15 in ]

行间距 : 5.6 mm [ .22 in ]

使用环境

工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94V-2

包装特性

封装方法 : Box

封装数量 : 1200

其他

能够保证连接器位置 : 否
