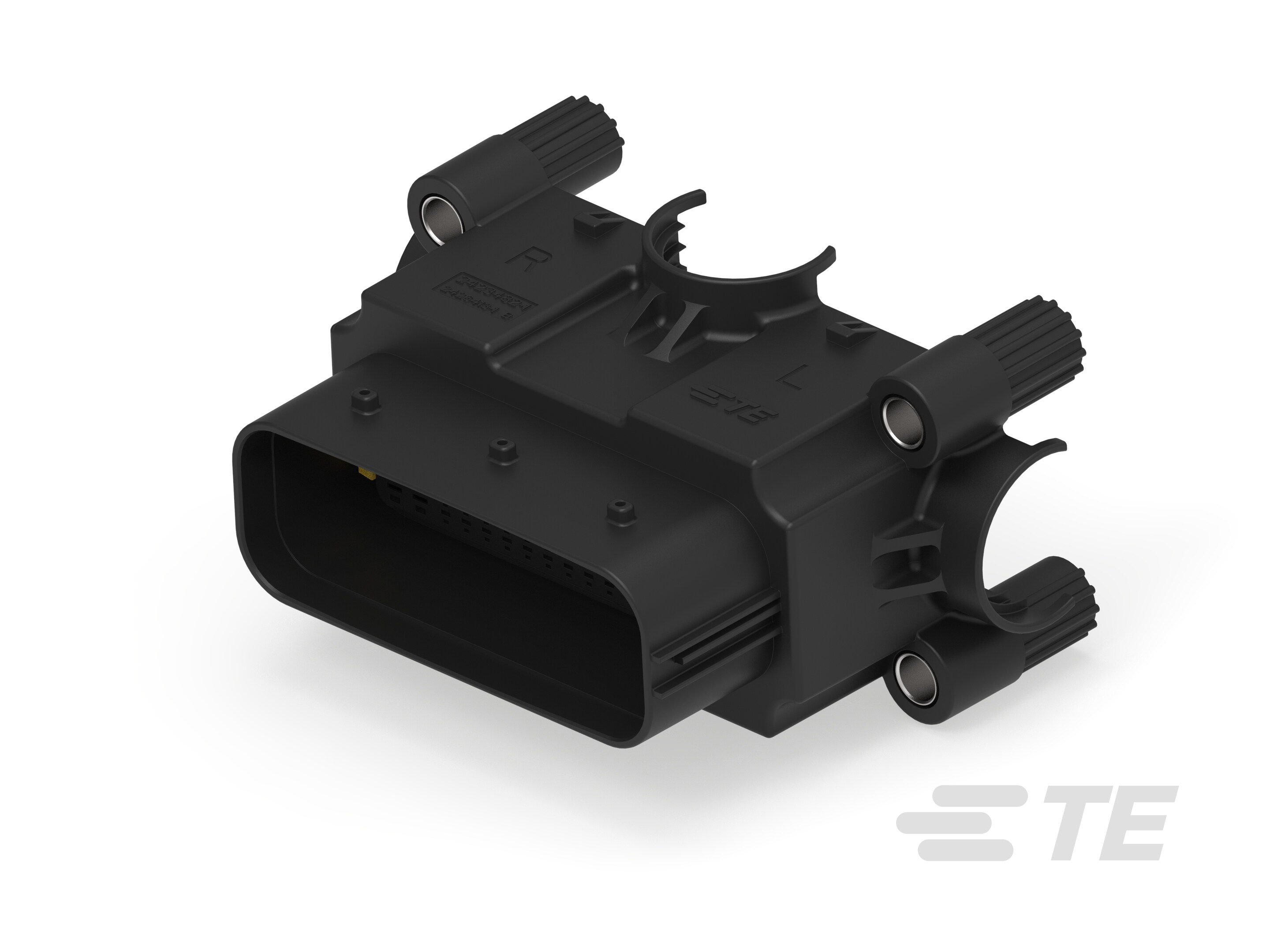

Name: 62POS,AMP MCP 1.5K,TAB HSG ASSY,COD A
Brand: AMP

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

位数 : 62
行数 : 3 | 4

电气特征

工作电压 (VDC): 36
标称电压架构 (V): 12 | 24

主体特性

主要产品颜色 : 黑色
连接器和键控代码 : A

接触件特性

端子类型 : 公端
端子大小 : 1.5mm | 2.8mm
对接公端宽度 (mm): 1.5 | 2.8
对接公端宽度 (in): .063

机械附件

接合对准 : 带有
接合对准类型 : 极化
端子位置保证 : 是
应力消除 : 带有
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20
中心线（间距） (mm): 4 | 5
中心线（间距） (in): .157

尺寸

连接器高度 : 80 mm [ 3.149 in ]
产品长度 : 115.4 mm [ 4.543 in ]
产品宽度 : 58.4 mm [ 2.299 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]
工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB
IP 等级 : IP67 | IP69K

包装特性

封装数量 : 54
封装方法 : Box

其他

可维修 : 是
能够保证连接器位置 : 否

2423482-1

12 V / 24 V, 62 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 5 mm [.157 in] Centerline, Sealable, Black, LEAVYSEAL

2423482-1

12 V / 24 V, 62 Position, Automotive Housing for Male Terminals, Wire-to-Wire, 4 mm / 5 mm [.157 in] Centerline, Sealable, Black, LEAVYSEAL

标称电压架构 (V): 12 | 24

连接器和壳体类型 : 公端子护套

位数 : 62

可密封 : 是

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 公端子护套

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到线

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 62

行数 : 3 | 4

电气特征

工作电压 (VDC): 36

标称电压架构 (V): 12 | 24

主体特性

主要产品颜色 : 黑色

连接器和键控代码 : A

接触件特性

端子类型 : 公端

端子大小 : 1.5mm | 2.8mm

对接公端宽度 (mm): 1.5 | 2.8

对接公端宽度 (in): .063

机械附件

接合对准 : 带有

接合对准类型 : 极化

端子位置保证 : 是

应力消除 : 带有

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20

中心线（间距） (mm): 4 | 5

中心线（间距） (in): .157

尺寸

连接器高度 : 80 mm [ 3.149 in ]

产品长度 : 115.4 mm [ 4.543 in ]

产品宽度 : 58.4 mm [ 2.299 in ]

使用环境

工组温度范围 : -40 – 120 °C [ -40 – 248 °F ]

工作温度（最大值） : 120 °C [ 248 °F ]

操作/应用

电路应用 : 电源

行业标准

UL 阻燃性等级 : UL 94HB

IP 等级 : IP67 | IP69K

包装特性

封装数量 : 54

封装方法 : Box

其他

可维修 : 是

能够保证连接器位置 : 否
