2371883-2

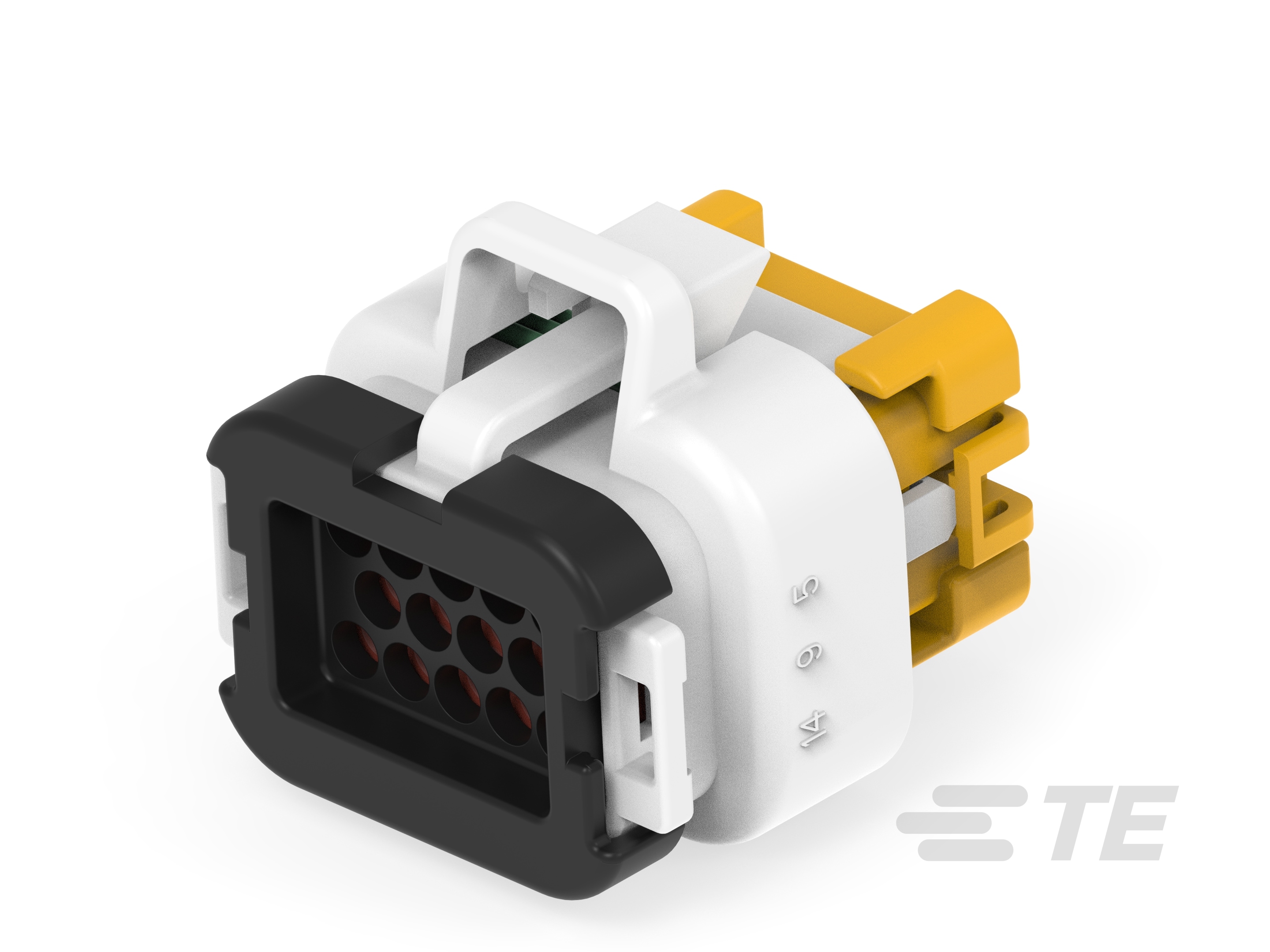

Housing for Female Terminals, Wire-to-Board, 14 Position, 4 mm [.16 in] Centerline, Sealable, Natural, Wire & Cable, AMPSEAL
2371883-2
Housing for Female Terminals, Wire-to-Board, 14 Position, 4 mm [.16 in] Centerline, Sealable, Natural, Wire & Cable, AMPSEAL
-
- AMP
- AMPSEAL
- TE 内部编号 2371883-2
- TE 内部产品描述 14POS,AMPSEAL,SOC HSG ASSY,SLD,COD 2
- 所有 AMPSEAL 母端护套 (31)
-
封装方法 : Tray
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
主要产品颜色 : 土黄色
-
接合插针直径 : 1.3 mm [ .05 in ]
-
混合型连接器 : 否
文档
产品图纸
- PLUG ASSEMBLY,REDUCED WIRE SIZE AMPSEAL FAMILY DRAWING ENG_CD_2371886_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2371883-2_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2371883-2_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2371883-2_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2371883-2_A.3d_stp.zip 英文版本
数据表/目录页
- AMPSEAL Connector Series ENG_CS_ict_ampseal_cat_a4_1-1773979-2_en_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-16016_S.pdf 英文版本
- 产品规格 ENG_SS_108-160402_A.pdf 英文版本
- 合格检测报告 ENG_SS_501-160470_A.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_19920617_C1_E2.pdf 英文版本
- CSA 认证 ENG_AAD_CSA_CERT_164196_1062842_623301_C1_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
混合型连接器 : 否
-
连接器系统 : 线到板
-
连接器和壳体类型 : 母端子护套
-
可密封 : 是
-
连接器形状 : 矩形
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 外壳集成
结构特性
-
位数 : 14
-
行数 : 3
主体特性
-
主要产品颜色 : 土黄色
-
连接器和键控代码 : 2
接触件特性
-
接合插针直径 : 1.3 mm [ .05 in ]
-
端子类型 : 插座
机械附件
-
接合对准 : 带有
-
应力消除 : 按附件添加
-
端子位置保证 : 是
-
接合对准类型 : 键控
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
中心线（间距） : 4 mm [ .16 in ]
使用环境
-
工作温度范围 : -40 – 105 °C [ -40 – 221 °F ]
-
工作温度（最大值） : 105 °C [ 221 °F ]
行业标准
-
保护等级 : IP6K7
包装特性
-
封装方法 : Tray
-
封装数量 : 56
其他
-
能够保证连接器位置 : 是
