Name: 2POS,MCON 1.2,REC HSG ASSY,SLD,COD A
Brand: enetSEAL+

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

结构特性

空白孔位 : 0
位数 : 2
行数 : 1

电气特征

工作电压 (VDC): 33
工作电压 (VAC): 33
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 黑色
连接器和键控代码 : A

接触件特性

端子类型 : 母端
端子大小 : 1.2mm
对接公端宽度 : 1.2 mm [ .047 in ]
端子额定电流（最大值） (A): 22

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20
中心线（间距） : 2.5 mm [ .1 in ]

尺寸

连接器高度 : 30.7 mm [ 1.2 in ]
产品长度 : 14.8 mm [ .582 in ]
产品宽度 : 19 mm [ .748 in ]
行间距 : .25 mm [ .102 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : Signal

行业标准

IP 等级 : IPX9K

包装特性

封装方法 : Bag
封装数量 : 550

其他

可维修 : 否
能够保证连接器位置 : 否

2345284-1

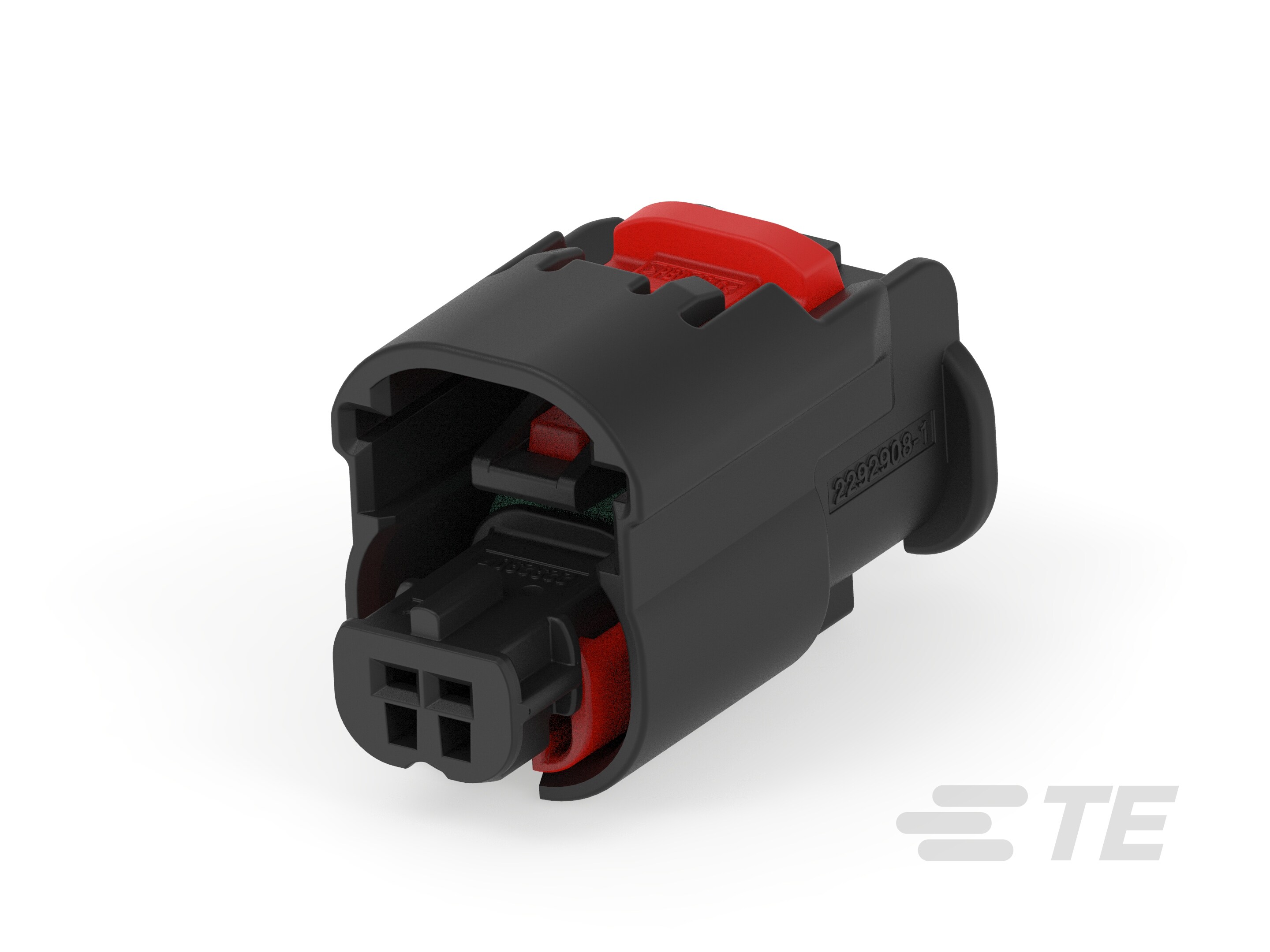

12 V, 2 Position, Automotive Receptacle, Wire-to-Board, 2.5 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, Signal, enetSEAL+

2345284-1

12 V, 2 Position, Automotive Receptacle, Wire-to-Board, 2.5 mm [.1 in] Centerline, Sealable, Black, Wire & Cable, Signal, enetSEAL+

标称电压架构 (V): 12

连接器和壳体类型 : 母端

位数 : 2

可密封 : 是

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 否

连接器和壳体类型 : 母端

可密封 : 是

主要锁定特性 : 外壳集成

连接器系统 : 线到板

连接器和端子端接到 : 电线和电缆

结构特性

空白孔位 : 0

位数 : 2

行数 : 1

电气特征

工作电压 (VDC): 33

工作电压 (VAC): 33

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 黑色

连接器和键控代码 : A

接触件特性

端子类型 : 母端

端子大小 : 1.2mm

对接公端宽度 : 1.2 mm [ .047 in ]

端子额定电流（最大值） (A): 22

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : PBT GF20

中心线（间距） : 2.5 mm [ .1 in ]

尺寸

连接器高度 : 30.7 mm [ 1.2 in ]

产品长度 : 14.8 mm [ .582 in ]

产品宽度 : 19 mm [ .748 in ]

行间距 : .25 mm [ .102 in ]

使用环境

工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]

工作温度（最大值） : 125 °C [ 257 °F ]

操作/应用

电路应用 : Signal

行业标准

IP 等级 : IPX9K

包装特性

封装方法 : Bag

封装数量 : 550

其他

可维修 : 否

能够保证连接器位置 : 否

产品合规性
