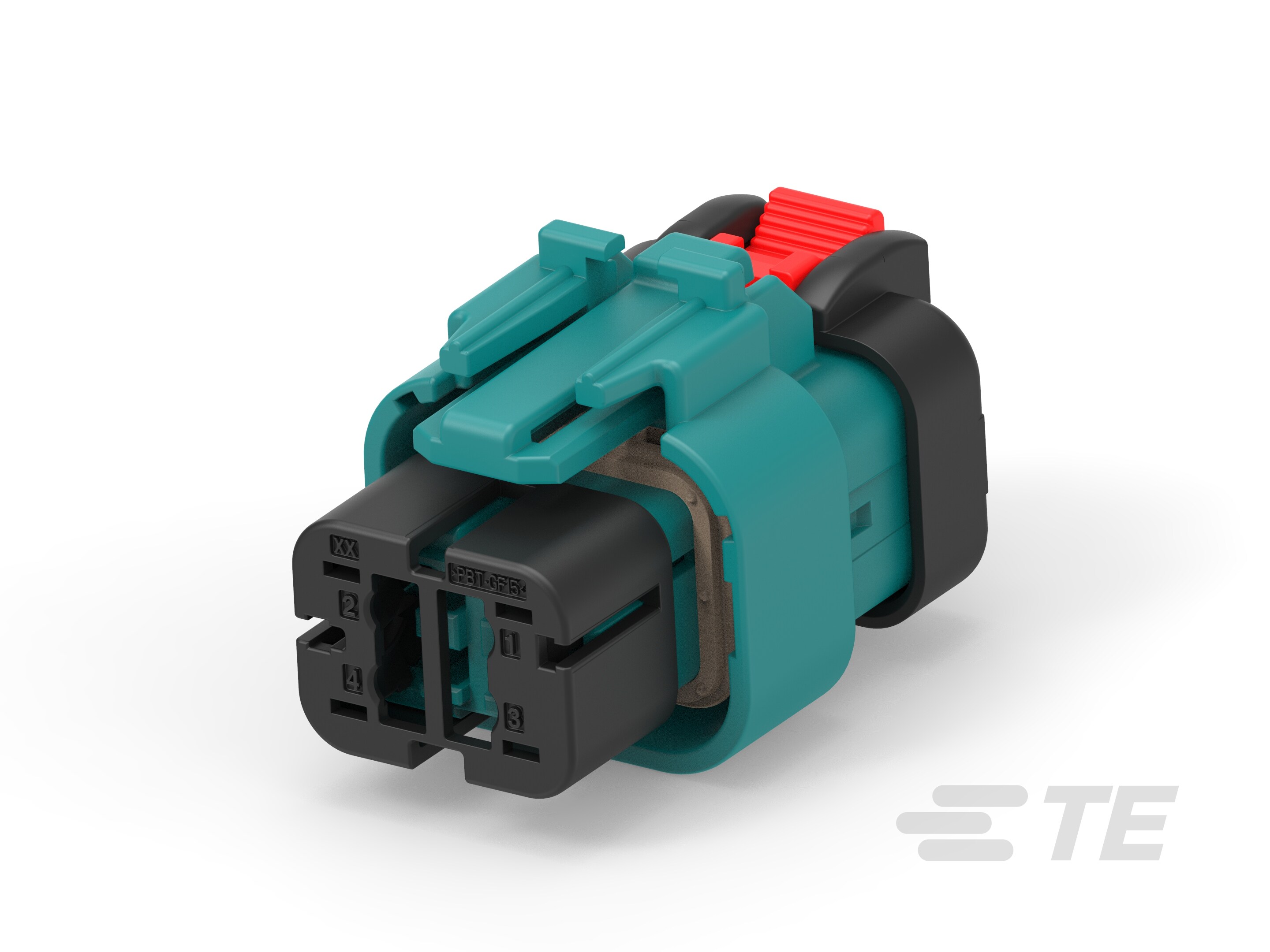

2338212-1
Cable-to-Cable / Wire-to-Wire, Sealable, 180° Cable Exit, 4 Position, A Code, Shielded, AMPSEAL 16, Data Connectivity Housings
2338212-1
Cable-to-Cable / Wire-to-Wire, Sealable, 180° Cable Exit, 4 Position, A Code, Shielded, AMPSEAL 16, Data Connectivity Housings
-
- AMPSEAL 16
- TE 内部编号 2338212-1
- TE 内部产品描述 PLUG SOCKET ASSY, 4P, W2W, SEALED COAX
- 所有 带同轴端子外壳的 AMPSEAL 16 连接器 (6)
-
连接器系统 : 线到线, 缆到缆
-
可密封 : 是
-
出线角度 : 180°
-
位数 : 4
-
连接器和键控代码 : A
文档
产品图纸
- AS16 COAX PRODUCT FAMILY GROUP DRAWING ENG_CD_2381263_A1.pdf 英文版本
- PLUG SOCKET ASSY, 4P, W2W, SEALED AS16 COAX ENG_CD_2338212_C_B1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2338212-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2338212-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2338212-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2338212-1_A.3d_stp.zip 英文版本
数据表/目录页
- DATA CONNECTIVITY SOLUTIONS ENG_CS_5-1773984-3_A.pdf 英文版本
- AMPSEAL_16_MATE_AX ENG_DS_AMPSEAL_16_MATE_AX_A3.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-94667_A3.pdf 英文版本
- 产品规格 ENG_SS_108-94799_A4.pdf 英文版本
- 合格检测报告 ENG_SS_501-94038_A3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器和端子端接到 : 电线和电缆
-
连接器系统 : 线到线, 缆到缆
-
可密封 : 是
-
连接器和壳体类型 : 母端子护套
结构特性
-
位数 : 4
电气特征
-
阻抗 (Ω): 50
-
工作电压 (VDC): 60
信号特征
-
工作频率范围 (MHz): 0 – 6000
主体特性
-
电缆出口类型 : 直式
-
主体材料 : PBT GF
-
出线角度 : 180°
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插座
-
接合插针直径 : .4 mm [ .016 in ]
端接特性
-
线缆端接方法 : 压接
机械附件
-
连接器安装类型 : 电缆安装（自由悬挂）
壳体特性
-
壳体颜色 : 水蓝色
-
中心线（间距） : 5.3 mm [ .21 in ]
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
电缆类型 : 同轴
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : Signal
行业标准
-
IP 等级 : IP67
包装特性
-
封装数量 : 396
-
封装方法 : 盒和管
