概述

主要优势:

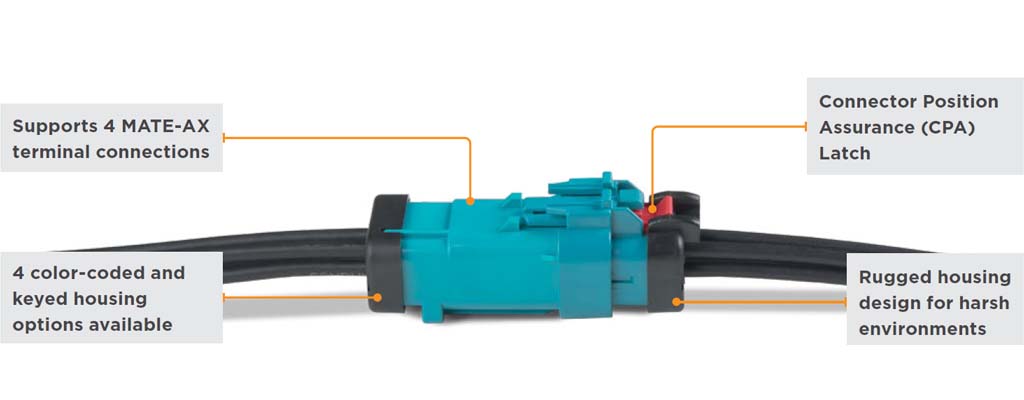

带同轴端子外壳的 AMPSEAL 16 连接器

带 MATE-AX 同轴端子的 AMPSEAL 16 连接器外壳专为解决工商业运输系统面临的挑战而量身定制。以下是这款产品如何在这些要求严苛的行业中提供价值:



严苛环境下的可靠性能

  • 密封完整性:防护等级达到 IP67 和 IP69K(带尾盖),防尘防水,能够在潮湿、多尘和严苛条件下提供可靠的性能。
  • 耐温性:可在较宽的温度范围内(-40°C 至 +105°C)工作,适用于工商业应用中的极端环境。
  • 抗振动和抗冲击性:可承受高水平的振动和机械冲击,这对重型车辆和机械至关重要。



简化了组装和维护

  • 集成的系列密封件:减少了对热缩管和额外密封组件的需求,从而降低材料成本和组装复杂性。
  • 安全闩锁机制:具有连接器位置保证 (CPA) 闩锁和主闩锁加固 (PLR) 功能,可改善对准并防止意外断开。
  • 用户友好的设计:四种颜色编码的防呆设计选项可显著减少组装过程中的错误并简化安装过程。



多用途兼容性

  • 电缆选项:与符合行业标准的 RTK031 和 RG174 同轴电缆兼容,支持无缝集成到现有系统中。
  • 连接灵活性:支持多种配置,包括缆对缆、隔板安装和缆对板/设备连接。
  • 适用于多种应用场合:适用于各种通信协议,例如 GMSL 2/3、FPD-LINK II/III/IV、GPS 和 LTE。



卓越的运营效率

  • 紧凑的设计:提供更高的封装密度,在不影响性能的情况下显著提高空间利用率。
  • 缩短了维护时间:简化的设计和强大的功能缩短了与维修和更换相关的停机时间。



增强了系统安全性和可靠性

  • 防止错位:闩锁系统提高了连接器的接合度,降低了出现连接问题的风险。
  • 坚固的外壳材料:耐用的热塑性塑料具有抗冲击、耐化学性和耐环境因素的特性,可延长连接器的使用寿命。



适用于大规模运营的高性价比解决方案

  • 节省材料和时间:集成的密封件和简化的装配流程有助于降低 OEM 和车队运营商的制造和维修成本。
  • 使用寿命长:耐用的设计降低了更换频率,有助于降低总拥有成本。
带同轴端子的 AMPSEAL 16 连接器

主要特性:

带同轴端子外壳的 AMPSEAL 16 连接器



特色 详细信息
密封性能
防护等级达到 IP67/IP69K(带尾盖),可在严苛环境中提供防尘和防水保护。
温度范围
在 -40°C 至 +105°C 之间有效工作,适用于极端工业条件。
抗振性 设计用于承受高振动水平,满足重型应用的行业标准。
抗冲击能力 专为抵抗机械冲击而设计,在严苛条件下保持可靠的性能。
集成式系列密封件 无需热缩管,简化了组装并降低了材料成本。
闩锁机构 具有连接器位置保证 (CPA) 闩锁和主闩锁加固 (PLR) 功能,可确保端子定位。
电缆兼容性 支持 RTK031 和 RG174 同轴电缆,通过标准汽车电缆提供灵活性。
防呆设计选项 提供四种颜色编码的防呆设计选项,可减少装配错误并提高可用性。
紧凑设计 高封装密度可在不影响可靠性的情况下显著提高空间效率。
连接类型 提供缆对缆、穿板安装和缆对板/设备配置,用途广泛。
材料耐用性 采用坚固的热塑性塑料制成,具有抗冲击性、耐化学性和耐磨性。

为什么选择 AMPSEAL 16 连接器外壳?

AMPSEAL 16 连接器外壳是帮助实现工商业运输系统连接完整性的可靠解决方案。其耐用的结构、多功能的设计和运行效率使其成为要求高可靠性和性能的应用的理想选择。

立即了解我们的 AMPSEAL 16 连接器外壳。请联系我们的团队获取定制解决方案,或下载数据手册了解详细规格。

实际应用:

带同轴端子外壳的 AMPSEAL 16 连接器

农业

  • 精准农业:连接 GPS 系统、遥测装置和传感器,以实现实时田间测绘和设备自动化。
  • 联合收割机和拖拉机:支持摄像头系统、控制模块连接以及机具之间的数据传输。



工程机械

  • 重型机械:为挖掘机、装载机和推土机上的雷达、LiDAR 和安全摄像头提供坚固的连接。
  • 控制系统:在严苛的作业现场环境中实现遥测装置和车载诊断系统的可靠连接。



货车

  • 车队远程信息处理:连接远程信息处理设备以进行车辆跟踪、诊断和预测性维护。
  • 信息娱乐系统:支持导航、通信和驾驶室内娱乐系统的稳定数据传输。
  • 安全系统:与 ADAS 模块和摄像头系统建立连接,以增强操作员的意识。



大巴

  • 公共交通:为监控摄像头、乘客信息系统和信息娱乐系统提供安全连接。
  • 电动总线:支持电池管理系统和通信模块的高速数据传输。
常见问题

常见问题解答

带同轴端子外壳的 AMPSEAL 16 连接器

问:AMPSEAL 16 连接器外壳在严苛环境中的主要优势是什么?
答:AMPSEAL 16 连接器外壳专为适应严苛环境而设计,具有 IP67/IP69K 等级密封性能(与尾盖一起使用时),能够提供可靠的防尘和防水保护。它们还采用坚固的热塑性结构,可抵抗振动、机械冲击和 -40°C 至 +105°C 的极端温度条件。



问:哪些电缆类型与 AMPSEAL 16 连接器外壳兼容?
答:这款外壳支持标准 50 欧姆 RTK031 和 RG174 同轴电缆,通常用于汽车和工业应用。这种兼容性简化了与现有同轴架构的集成。



问:外壳如何简化组装和维护?
答:AMPSEAL 16 连接器外壳包括一个集成的系列密封件,无需额外的密封组件,如热缩管。CPA(连接器位置保证)闩锁和主闩锁加固 (PLR) 功能可提供安全的触点定位,降低错位风险并简化装配和维护过程。

问:有哪些配置和连接选项可用?
答:AMPSEAL 16 连接器外壳提供线对线、穿板安装和线对板/设备配置。它们还提供四种颜色编码的防呆设计选项,有助于减少装配错误并支持多种应用要求。



Q:这些外壳用于哪些类型的工商业运输应用?

答:AMPSEAL 16 连接器外壳广泛用于:

  • 农业:连接 GPS、遥测装置和精准农业传感器。
  • 工程机械:为重型机械中的控制模块和安全摄像头提供可靠的连接。
  • 卡车运输:支持远程信息处理、信息娱乐和驾驶员驾驶辅助系统 (ADAS)。
  • 公共交通:为公共汽车的乘客信息系统、监控摄像头和电池管理供电。

阅读更多常见问题解答

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器和端子端接到  电线和电缆

  • 混合型连接器 

  • 连接器系统  线到线, 缆到缆

  • 可密封 

  • 连接器和壳体类型  公端子护套, 母端子护套

结构特性

  • 位数  1, 4

电气特征

  • 工作电压 (VDC) 60

  • 阻抗 (Ω) 50

信号特征

  • 工作频率范围 (MHz) 0 – 6000

主体特性

  • 电缆出口类型  直式, 直线到直线

  • 主体材料  PA GF, PBT GF

  • 出线角度  180°

  • 连接器和键控代码  A

接触件特性

  • 端子接触部电镀材料  银 (Ag)

  • 端子类型  插座, 插针

  • 外部端子电镀材料  锡 (Sn)

  • 射频连接器中心端子电镀材料  银 (Ag)

  • 接合插针直径  .4 mm [ .016 in ]

  • 端子额定电流(最大值) (A) 3

端接特性

  • 线缆端接方法  压接

机械附件

  • 接合固定  带有

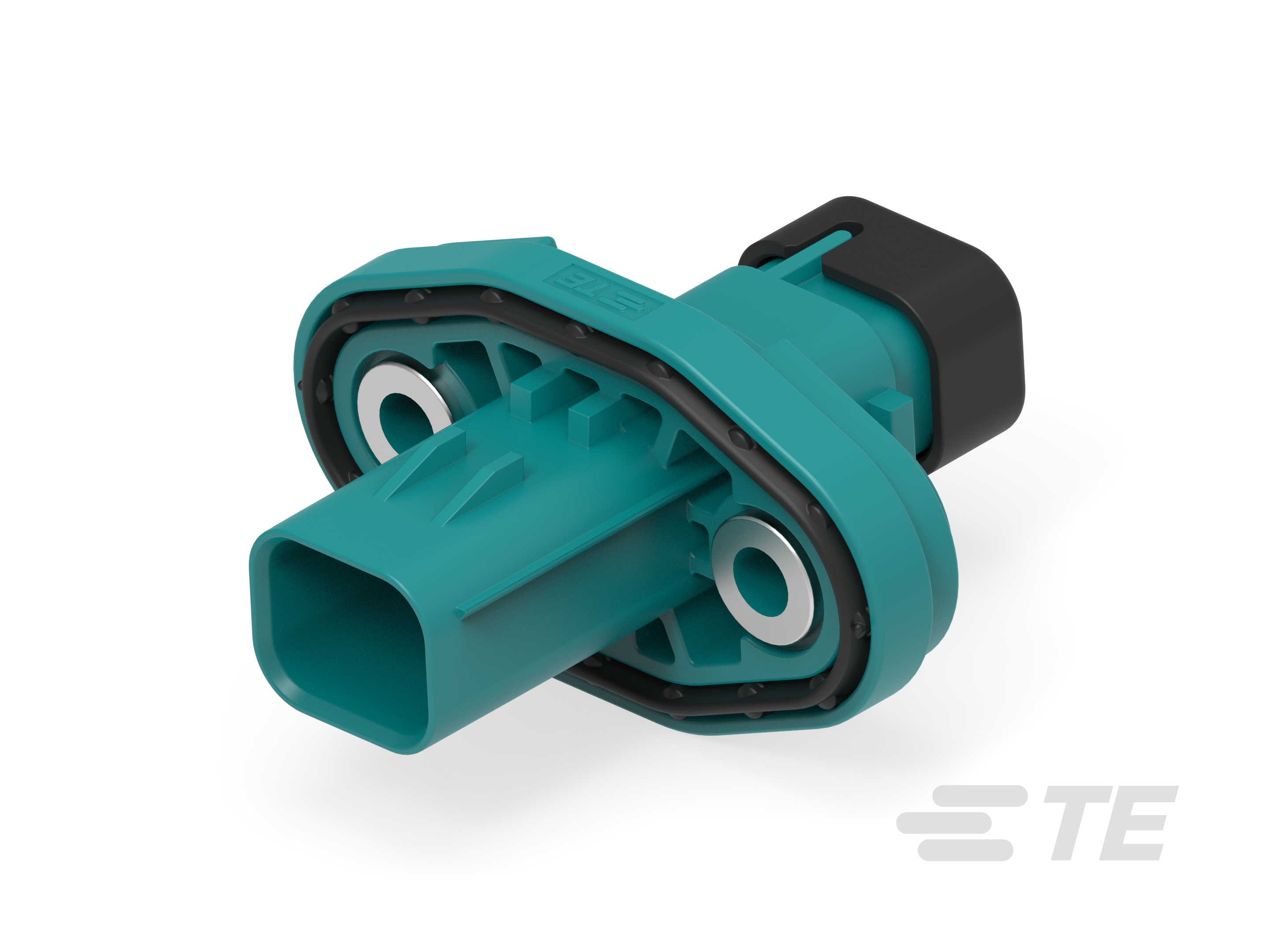

  • 面板安装方式  后部安装

  • 连接器安装类型  电缆安装(自由悬挂), 面板安装

壳体特性

  • 壳体颜色  水蓝色

  • 中心线(间距)  5.3 mm [ .21 in ]

尺寸

  • 产品宽度 (mm) 15.5

  • 连接器高度 (mm) 15.94

  • 产品长度 (mm) 47.4

使用环境

  • 工作温度(最大值)  105 °C [ 221 °F ]

  • 电缆类型  同轴

  • 工组温度范围  -40 – 105 °C [ -40 – 221 °F ]

操作/应用

  • 屏蔽 

  • 电路应用  Signal, 电源和信号

行业标准

  • IP 等级  IP67, IPX9K

  • 与机构/标准产品兼容  SAE/USCAR-2, USCAR-2

包装特性

  • 封装方法  批量, 盒和管, 袋和盒

  • 封装数量  396, 400, 500, 660

其他

  • 电介质材料  PBT

参考编号

  • TE 内部编号 CAT-AI5-ADCH16
