2325661-1

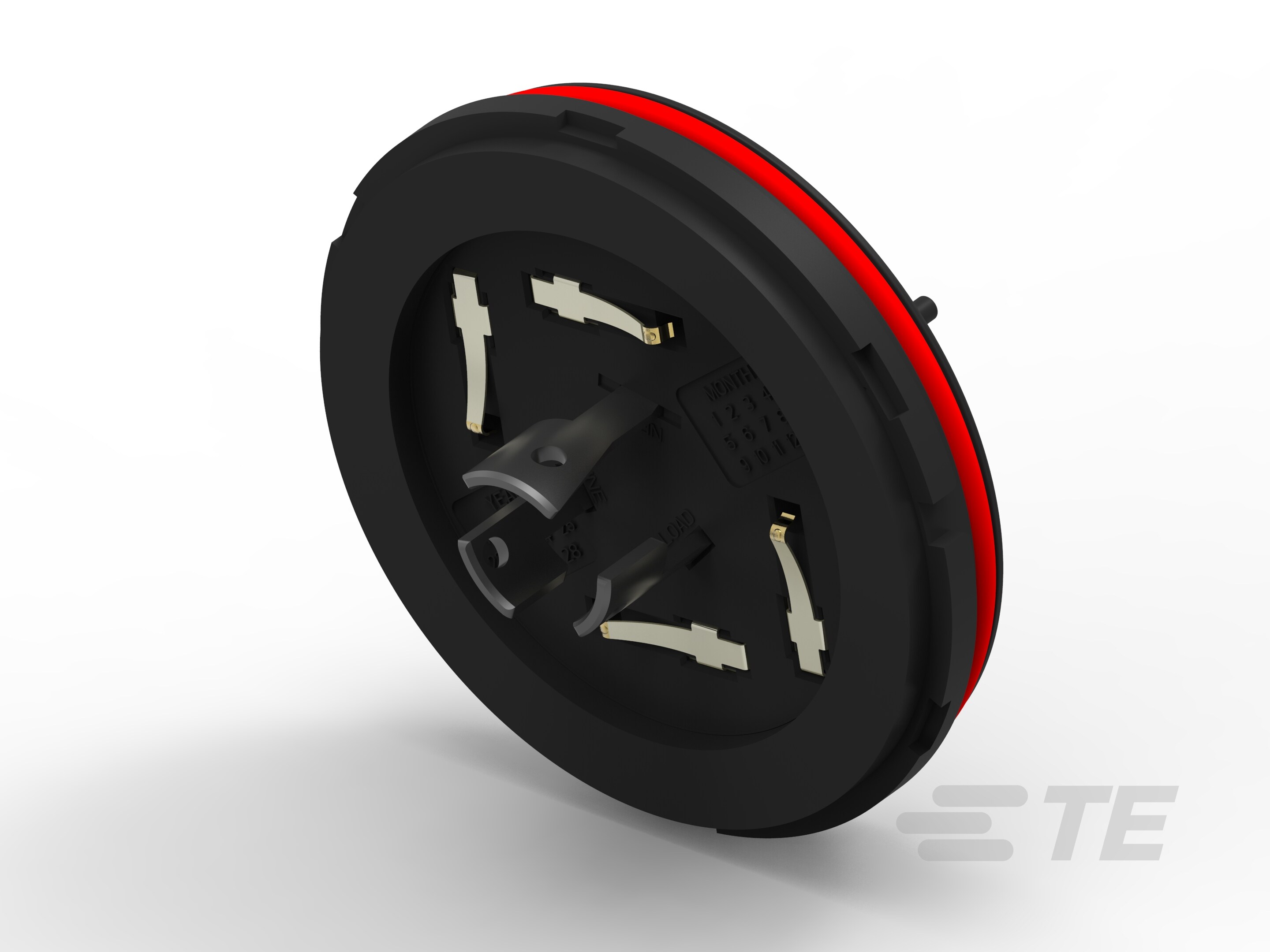

76 mm [3 in] Diameter, Not Vented, 7 Position, Sealable, Power & Signal, LUMAWISE Endurance N, Street Lighting Base Assemblies
2325661-1
76 mm [3 in] Diameter, Not Vented, 7 Position, Sealable, Power & Signal, LUMAWISE Endurance N, Street Lighting Base Assemblies
-
- LUMAWISE
- LUMAWISE Endurance N
- TE 内部编号 2325661-1
- TE 内部产品描述 LUMAWISE ENDURANCE N SHRTNG CAP BASE ASM
-
产品直径 : 76 mm [ 3 in ]
-
包括照明连接器特性 : 不通风
-
位数 : 7
-
可密封 : 是
-
电路应用 : 电源和信号
文档
产品图纸
- SHORTING BASE ASSEMBLY, LUMAWISE ENDURANCE N ENG_CD_2325661_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2325661-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2325661-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2325661-1_A.3d_stp.zip 英文版本
- ENG_CVM_CVM_2325661-1_A.2d_dxf.zip 英文版本
数据表/目录页
- LUMAWISE STREET LIGHT DIMMING AND CONTROL QUICK REFERENCE GUIDE ENG_DS_2-1773982-5_2009.pdf 英文版本
- LUMAWISE ENDURANCE N CONTROL BASE, SLEEVE AND COVER ENG_DS_1-1773879-1_PhotoCntlBase_Assembly_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-32159_D.pdf 英文版本
- 产品规格 ENG_SS_108-32125_D.pdf 英文版本
机构认证
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
可密封 : 是
结构特性
-
包括照明连接器特性 : 不通风
-
位数 : 7
电气特征
-
工作电压 (VDC): 600
-
工作电压 (VAC): 600
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
端子接触部电镀材料 : 金 (Au)
-
端子额定电流（最大值） (A): 15
尺寸
-
产品直径 : 76 mm [ 3 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
