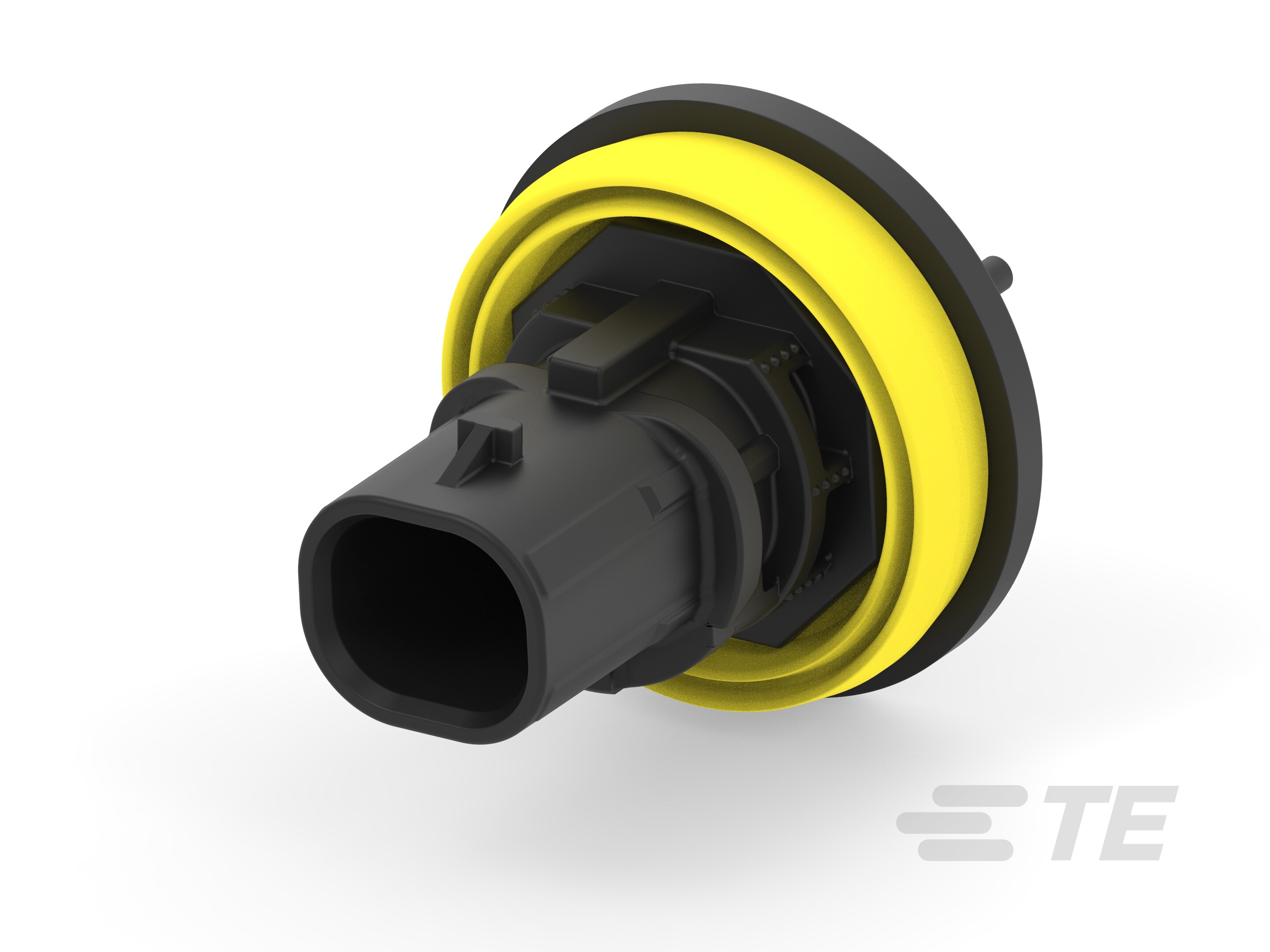

2325102-1
Vertical, Wire-to-Board, 2 Position, 1 Rows, 2.5mm [.1in] Centerline, Gold (Au), Sealable, Printed Circuit Board, Power, Black, Board Mount, enetSEAL+
2325102-1
Vertical, Wire-to-Board, 2 Position, 1 Rows, 2.5mm [.1in] Centerline, Gold (Au), Sealable, Printed Circuit Board, Power, Black, Board Mount, enetSEAL+
-
- enetSEAL+
- enetSEAL+
- TE 内部编号 2325102-1
- TE 内部产品描述 2POS,TAB1.2X0.6,HDR ASSY,180DEG,SLDR
- 所有 enetSEAL+ 以太网连接器接头 (3)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2325102-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2325102-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2325102-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2325102-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-151045_G1.pdf 英文版本
- 产品规格 ENG_SS_108-151045_E.pdf 英文版本
- 合格检测报告 ENG_SS_501-151045_D.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器产品类型 : 连接器组件
-
连接器形状 : 矩形
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
PCB 安装方向 : 垂直
电气特征
-
工作电压 (VDC): 33
-
工作电压 (VAC): 33
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 黑色
接触件特性
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
连接器安装类型 : 板安装
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
电路应用 : 电源
包装特性
-
封装数量 : 45
