2321919-5

有效

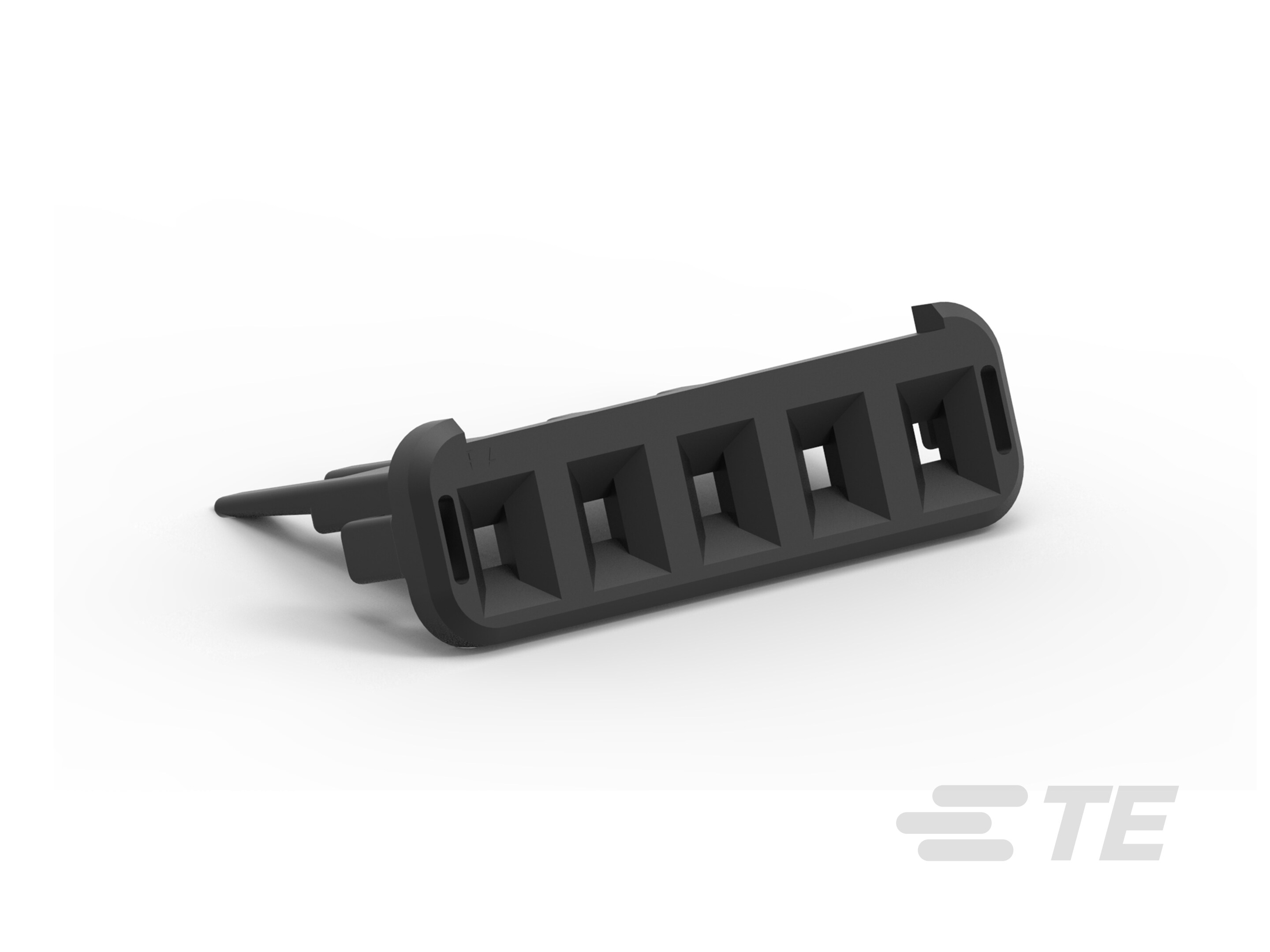

TPA (Terminal Position Assurance), Black, 5 Position

FRONT TPA PLUG HOUSING, 5 POS-2321919-5

2321919-5

有效

TPA (Terminal Position Assurance), Black, 5 Position

TE 内部编号 2321919-5
TE 内部产品描述 FRONT TPA PLUG HOUSING, 5 POS
所有 Sealed Connector: TPAs, Signal Double Lock, 2.5 mm (10)

硬件附件功能 : 位置卡扣
连接器硬件附件类型 : TPA（端子位置保证）
主要产品颜色 : 黑色
位数 : 5
工作温度（最大值） : 105 °C [ 221 °F ]

查看所有特性

文档

产品图纸

FRONT TPA, PLUG, SDL 2.5 WATERPROOF ENG_CD_2321919_A1.pdf 英文版本

CAD 文件

3D PDF 3D_CVM_CVM_2321919-5_A.pdf 3D
下载查看 ENG_CVM_CVM_2321919-5_A.2d_dxf.zip 英文版本
ENG_CVM_CVM_2321919-5_A.3d_igs.zip 英文版本
ENG_CVM_CVM_2321919-5_A.3d_stp.zip 英文版本

数据表/目录页

2-1773983-6_Sealed_Signal_Double_Lock ENG_DS_2-1773983-6_Sealed_Signal_Double_Lock_620.pdf 英文版本

产品规格

应用规格 ENG_SS_114-143067_A3.pdf 英文版本
产品规格 ENG_SS_108-143069_A2.pdf 英文版本

使用说明书

使用说明书（非美国） ENG_SS_408-160093_1.pdf 英文版本
ENG_SS_408-143069_A.pdf 英文版本

规格特性

请查看产品文档，或联系我们以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

硬件附件功能 : 位置卡扣
连接器硬件附件类型 : TPA（端子位置保证）

结构特性

位数 : 5

主体特性

主要产品颜色 : 黑色

尺寸

产品高度 : 4.31 mm [ .17 in ]
产品长度 : 9.2 mm [ .362 in ]
产品宽度 : 13.5 mm [ .531 in ]

使用环境

工作温度（最大值） : 105 °C [ 221 °F ]
工作温度范围 : -30 – 105 °C [ -22 – 221 °F ]

行业标准

灼热丝额定值 : 标准件 - 非灼热丝

产品合规性
