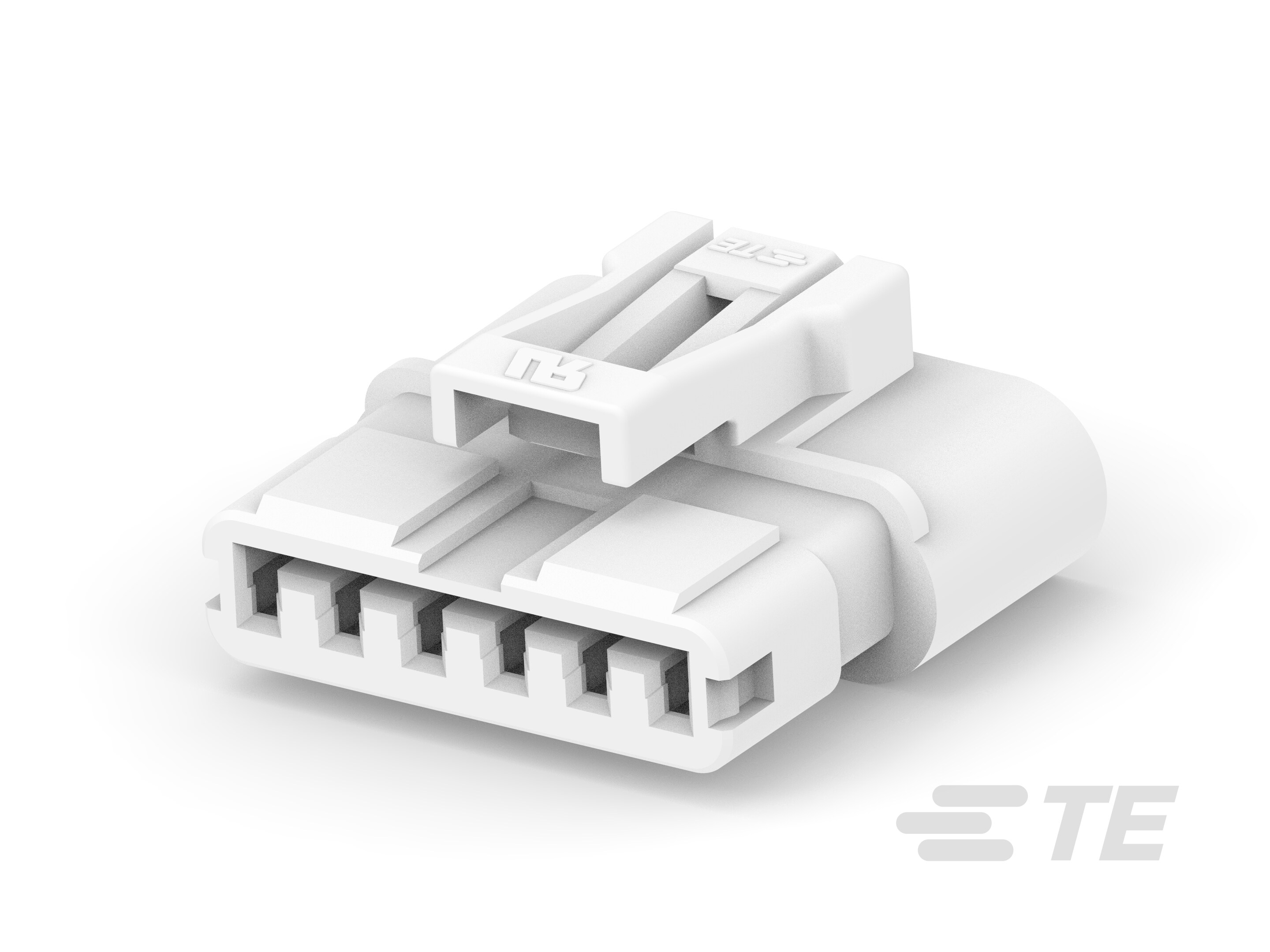

2321918-6
6 Position, Plug, Housing, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Sealable, Wire & Cable, Signal
2321918-6
6 Position, Plug, Housing, Wire-to-Wire, UL 94V-0, 2.5 mm [.098 in] Centerline, 1 Row, 250 VAC, Sealable, Wire & Cable, Signal
- TE 内部编号 2321918-6
- TE 内部产品描述 PLUG HOUSING SDL2.5 WATERPROOF 6PIN
- 所有 Sealed Connector Housings: 2.5 mm, Signal Double Lock (15)
-
位数 : 6
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
UL 阻燃性等级 : UL 94V-0
文档
产品图纸
- PLUG HOUSING, SDL 2.5 WATERPROOF ENG_CD_2321918_A1.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2321918-6_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2321918-6_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2321918-6_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2321918-6_1.3d_stp.zip 英文版本
数据表/目录页
- 2-1773983-6_Sealed_Signal_Double_Lock ENG_DS_2-1773983-6_Sealed_Signal_Double_Lock_620.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-143067_A3.pdf 英文版本
- 产品规格 ENG_SS_108-143069_A3.pdf 英文版本
- 合格检测报告 ENG_SS_501-143069_A1.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_408-143098_B3.pdf 英文版本
- 使用说明书（非美国） ENG_SS_408-143069_A.pdf 英文版本
机构认证
- VDE 证书 ENG_AAD_VDE_40052068_A-1.pdf 英文版本
- UL 报告 ENG_AAD_UL_CERT_E28476_20190418_C1_C-3.pdf 英文版本
Product And Material Test Reports
- Sealing Performance Validation for SDL2.5 Water Proof Connector ENG_PMTR_502-143069_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
与分离式电线类型兼容 : 绞线
-
连接器和壳体类型 : 插头
-
连接器产品类型 : 外壳
-
连接器系统 : 线到线
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
结构特性
-
位数 : 6
-
行数 : 1
电气特征
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 土黄色
接触件特性
-
端子类型 : 母端
-
端子布局 : 直插式
-
端子额定电流（最大值） (A): 3
壳体特性
-
外壳材料 : 尼龙
-
中心线（间距） : 2.5 mm [ .098 in ]
尺寸
-
线径 (AWG): 22 – 26
-
连接器长度 (mm): 15.85
-
连接器高度 (mm): 8.83
-
连接器宽度 (mm): 17.84
使用环境
-
工组温度范围 : -30 – 105 °C [ -22 – 221 °F ]
操作/应用
-
电路应用 : Signal
识别标记
-
电路识别特性 : 带有
行业标准
-
灼热丝额定值 : 根据 IEC 60335-1 版本 06/2001 为 GWT 750°C（无火焰）
-
与已批准的标准产品兼容 : UL E28476
-
UL 阻燃性等级 : UL 94V-0
