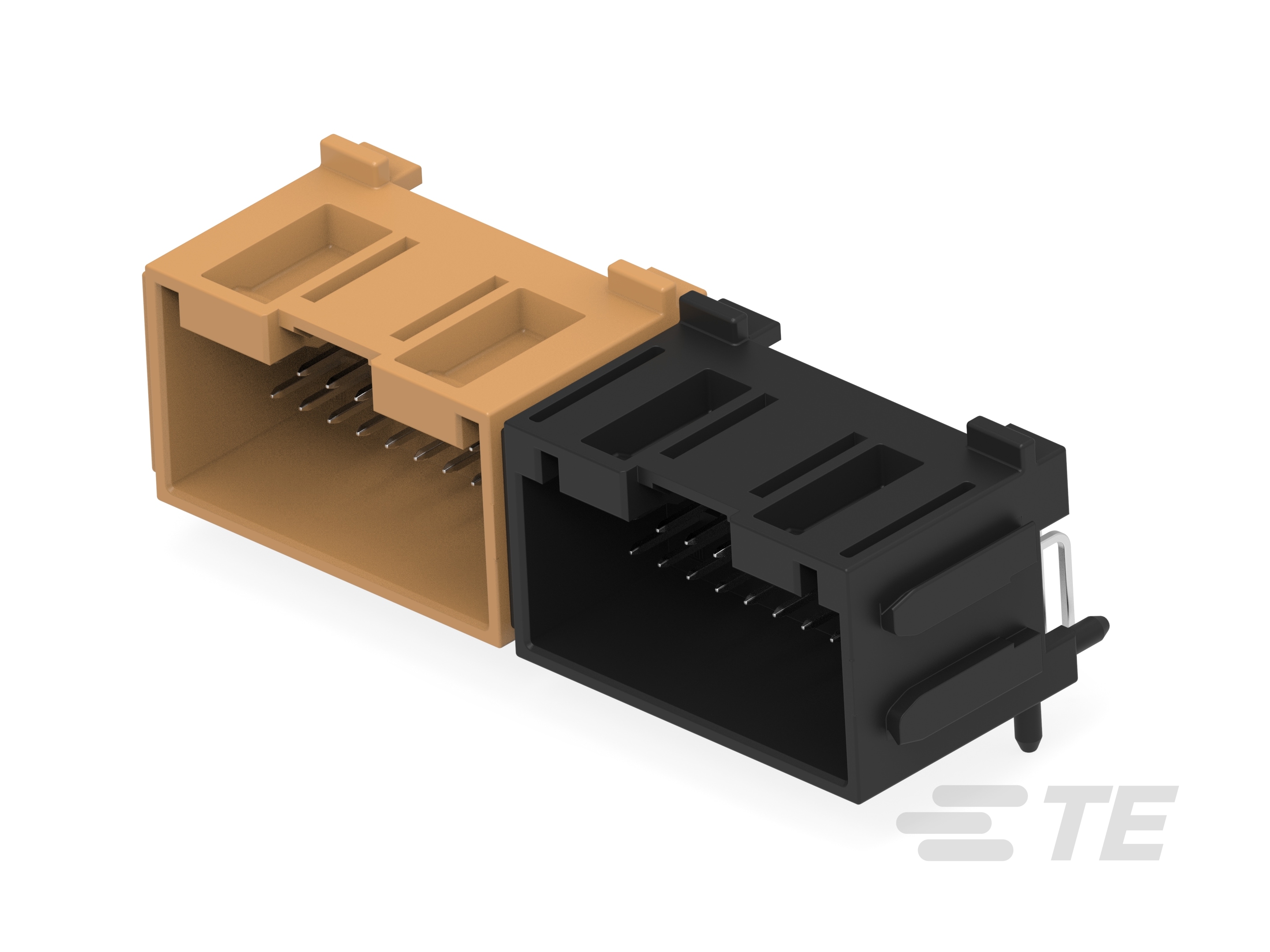

2317779-3
Horizontal, Wire-to-Board, 40 Position, 2 Rows, 2.5mm / 5mm [.098in / .197in] Centerline, Tin (Sn), Printed Circuit Board
2317779-3
Horizontal, Wire-to-Board, 40 Position, 2 Rows, 2.5mm / 5mm [.098in / .197in] Centerline, Tin (Sn), Printed Circuit Board
- TE 内部编号 2317779-3
- TE 内部产品描述 40POS,TAB0.63X0.63,HDR ASSY,90DEG,SLDR
-
PCB 安装方向 : 水平
-
端子额定电流（最大值） (A): 7 | 20
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
中心线（间距） (mm): 2.5 | 5
-
中心线（间距） (in): .098 | .197
文档
产品图纸
- 2 SINGLE HEADERS INTEGRATION ENG_CD_2317779_A5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2317779-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2317779-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2317779-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2317779-3_A.3d_stp.zip 英文版本
产品规格
- TecMCP 2.8 SERIES HEADER ENG_SS_108-101599_A2.pdf 英文版本
- ENG_SS_108-101528_A3.pdf 英文版本
- 应用规格 ENG_SS_114-101065_A1.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器产品类型 : 连接器组件
-
接头类型 : 全部带罩
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器系统 : 线到板
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 水平
-
位数 : 40
-
行数 : 2
主体特性
-
主要产品颜色 : 褐色 | 黑色
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): 7 | 20
-
端子接触部电镀材料 : 锡 (Sn)
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
PCB 安装对准 : 带有
-
PCB 安装固定 : 带有
-
接合对准 : 带有
-
连接器安装类型 : 板安装
壳体特性
-
中心线（间距） (mm): 2.5 | 5
-
中心线（间距） (in): .098 | .197
使用环境
-
工作温度（最大值） : 105 °C [ 221 °F ]
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
焊接工艺 : 支持回流焊
-
电路应用 : 电源和信号
包装特性
-
封装方法 : Tray
