2312435-7

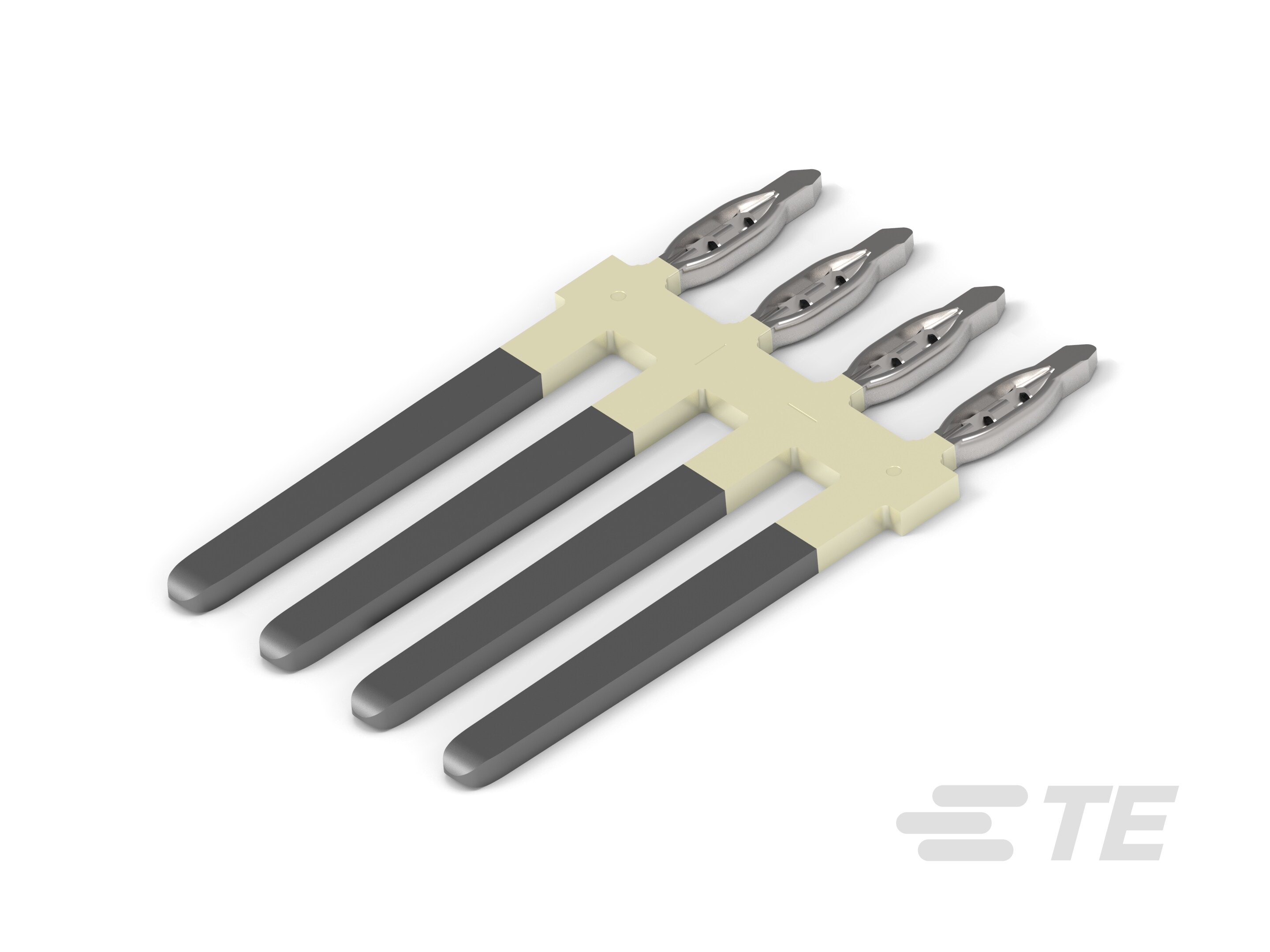

Tab Terminal, 1.2 mm [.047 in] Tab Width, Tin (Sn), .6 mm [.024 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board, Press Fit Pin
2312435-7
Tab Terminal, 1.2 mm [.047 in] Tab Width, Tin (Sn), .6 mm [.024 in] Tab Thickness, Unsealed, Terminates To Printed Circuit Board, Press Fit Pin
-
- 压接插针
- TE 内部编号 2312435-7
- TE 内部产品描述 TAB1.2X0.6,MS,WITH PLATING
- 所有 免焊连接插针端子 (60)
-
端子类型 : 公端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
主要锁定特性 : 端子上
-
可密封 : 否
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2312435-7_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2312435-7_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2312435-7_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2312435-7_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-90800_E.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 端子上
-
可密封 : 否
主体特性
-
端子密封类型 : 非密封
接触件特性
-
端子制造 : 冲压成形
-
端子大小 : 1.2mm
-
端子类型 : 公端
-
对接公端宽度 : 1.2 mm [ .047 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .6 mm [ .024 in ]
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
-
产品端接到 : 印刷电路板
尺寸
-
PCB 孔直径 : .94 – 1.09 mm [ .037 – .043 in ]
-
公端长度 : 16.75 mm [ .659 in ]
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） : 130 °C [ 266 °F ]
-
工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]
包装特性
-
封装数量 : 78000
-
封装方法 : Reel
