浏览以下产品以查看具体价格

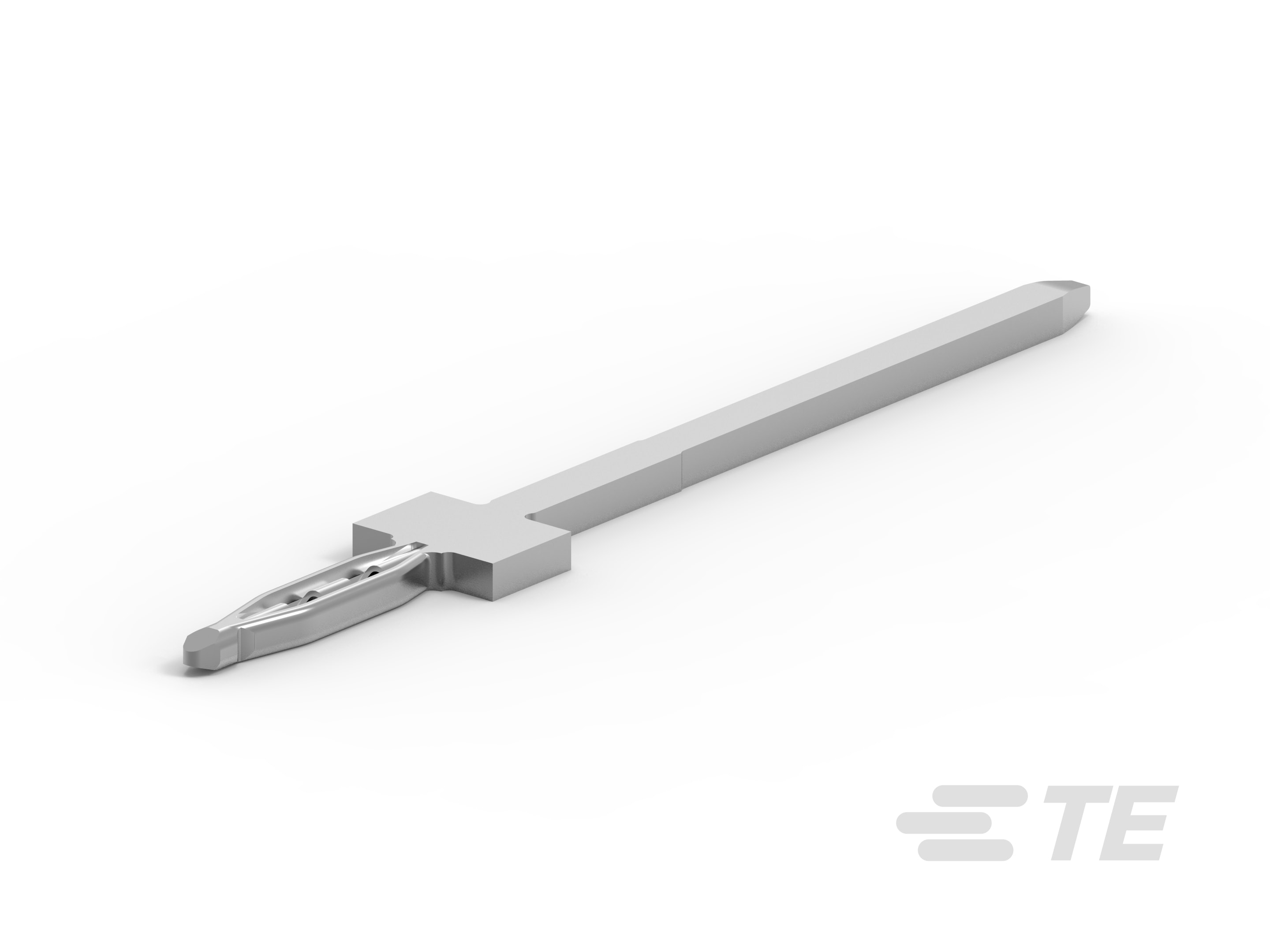

免焊连接插针端子

产品特性

端子类型 : 公端, 插针, 母端
对接公端宽度 (mm): .5, .63, .64, 1, 1.2, 1.5, 1.6, 1.7, 2.3, 2.8, 3.45, 4.8, 6.3
对接公端宽度 (in): .02, .024, .025, .039, .047, .059, .06, .063, .066, .091, .11, .135, .188, .189, .248
对接公端厚度 (mm): .4, .6, .63, .64, .8
对接公端厚度 (in): .016, .023, .024, .025, .031
端子传导 : 0 – 24 A（低功率）, 25 – 40 A（正常功率）
可密封 : 否

产品	TE 产品编号	文档	端子类型	对接公端宽度	对接公端厚度	端子传导	可密封	主要锁定特性	接触面电镀	产品端接到	工作温度（最大值）	公端长度	工作温度范围
FLA-STE-KONT.A-P4,8	1-929451-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	4.8 mm	.8 mm	-	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.4 mm	-40 – 125 °C
ACTION PIN FOR 1.2mm TAB	1-1743447-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	17 mm	-40 – 125 °C
TAB 1.5X0.6	1-1823233-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.6 mm	.6 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.8 mm	-40 – 125 °C
ACTION PIN FOR 040 TAB	368405-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	17.2 mm	-
TAB 1.5X0.6	1-1823233-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.6 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.8 mm	-40 – 125 °C
TAB 2,8X0,8 ACT PIN	338429-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	18.5 mm	-
ACTION PIN FOR 1.2mm TAB	1743447-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	17 mm	-40 – 125 °C
TAB 2.8X0.8 WITH ACTION PIN	1-1452688-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	-	-	外模	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
TAB 2.8X0.8 WITH ACTION PIN	1-1452688-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
MQS STIFTE MAGAZ	2-963964-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	12.8 mm	-40 – 125 °C
MQS STIFTE MAGAZ	2-963964-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	21.4 mm	-40 – 125 °C
MQS STIFTE MAGAZ	2-963964-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	11.65 mm	-40 – 125 °C
FLACHSTE A-P 1,5	1394353-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.6 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	16.9 mm	-
MQS STIFTE MAGAZ	2-963964-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.4 mm	-40 – 125 °C
MQS STIFTE MAGZ	2-963964-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.7 mm	-40 – 125 °C
ACTION PIN FOR 1 mm HOLE	8-963964-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.6 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.4 mm	-40 – 125 °C
TAB0.5X0.4,NANO MS,NANOMULTISPRING SNFL	2282347-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 mm	.4 mm	-	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.7 mm	-40 – 125 °C
MQS STIFT M.A-PIN	1-929278-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.6 mm	-	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.9 mm	-40 – 125 °C
250 FASTON,TAB,PCB,TPPB	216842-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	6.3 mm	.8 mm	25 – 40 A（正常功率）	否	无尖刃主体	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	18.5 mm	-40 – 125 °C
A-PIN KONT M. FFC	968429-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	-	-	-	-	外模	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C	14.2 mm	-40 – 120 °C
A MOTOR CONTACT	1-1418813-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	-	.8 mm	-	否	-	锡 (Sn)	-	-	-	-
A MOTOR CONTACT	1-1418814-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	-	.8 mm	-	否	-	锡 (Sn)	-	-	-	-
ACTION PIN 2,8X0,6	1-1452568-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.6 mm	-	-	-	锡 (Sn)	-	-	13.4 mm	-
ACTION PIN 2,8X0,6	1-1452568-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.6 mm	-	-	-	锡 (Sn)	-	-	15 mm	-
ACTION PIN 2,8X0,6	1-1452568-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	2.8 mm	.6 mm	-	否	-	银 (Ag)	印刷电路板	-	15 mm	-
TAB 2.8 X 0.8 WITH ACTION PIN	1-1452688-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
TAB 2,3X0,64 W.ACTION PIN	1-1452691-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.3 mm	.64 mm	-	-	-	锡 (Sn)	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	21.65 mm	-40 – 125 °C
TAB 1,5X0,8 W.ACTION PIN	1-1452692-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.8 mm	0 – 24 A（低功率）	-	外模	锡 (Sn)	-	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.1 mm	-40 – 125 °C
TAB 4.8X0.8 WITH ACTION PIN	1-1452719-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	4.8 mm	.8 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	17.6 mm	-40 – 125 °C
TAB 1.5X0.8,PLATED	1-1563229-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.8 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.2 mm	-40 – 125 °C
AP 0,63 X 0,8	1-1670195-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	3.45 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	22.2 mm	-
TAB0.5X0.4,NANO MS,NANOMULTISPRING SNPB	1-2282203-5	3D PDF	公端	.5 mm	.4 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	8.9 mm	-40 – 125 °C
TAB1.2X0.6,MS,WITH PLATING	1-2312435-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	-	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
ACTION PIN FOR 040 TAB	1-368405-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	17.2 mm	-
FLA-STE-KONT.A-P1,5	1-929450-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.6 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	-	13.8 mm	-
FLA-STE-KONT.A-P4,8	1-929451-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	4.8 mm	.6 mm	25 – 40 A（正常功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.4 mm	-40 – 125 °C
FLA-STE-KONT.A-P4,8	1-929451-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	4.8 mm	.8 mm	25 – 40 A（正常功率）	-	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.4 mm	-40 – 125 °C
ACTION PIN F MQS	1-929958-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	金 (Au)	印刷电路板	-	11.45 mm	-
MQS STIFTE MAGAZ	1-963964-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	-	否	-	金 (Au)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	11.65 mm	-40 – 125 °C
MQS STIFTE MAGAZ	1-963964-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.64 mm	0 – 24 A（低功率）	否	-	金 (Au)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	13.4 mm	-40 – 125 °C
KLEMME M. A-PIN	1-968964-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	-	.64 mm	-	否	-	锡 (Sn)	印刷电路板	-	19.8 mm	-
TAB 4.8X0.8	1564228-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	4.8 mm	.8 mm	25 – 40 A（正常功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.4 mm	-40 – 125 °C
FASTON 250 TAB ACTION PIN TPPBR	1740723-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	6.3 mm	.8 mm	25 – 40 A（正常功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	23.85 mm	-40 – 125 °C
TAB MULTISPRING NIPPHBZ	1801059-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.7 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.4 mm	-40 – 130 °C
ACTION PIN CONTACT TH 0.25	1801209-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	11 mm	-
TAB 2.8X0.8 WITH ACTION PIN	2-1452688-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	否	-	金 (Au)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
TAB 1.5X0.8,PLATED	2-1563229-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.8 mm	0 – 24 A（低功率）	-	-	金 (Au)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15.2 mm	-40 – 125 °C
AP 0,63 X 0,8	2-1670195-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	3.45 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	22.2 mm	-
TAB 2.3X0.64 NS WITH MULTISPRING PLTD	2-1801696-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.3 mm	.64 mm	-	否	-	锡 (Sn)	印刷电路板	-	14.5 mm	-
TAB 1.5X0.6,ACTION PIN	2-1823233-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.5 mm	.6 mm	0 – 24 A（低功率）	否	-	金 (Au)	印刷电路板	-	13.8 mm	-
MQS STIFTE MAGAZ	2-963964-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	17.2 mm	-40 – 125 °C
KLEMME M.A-PIN	2-968964-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	-	.64 mm	-	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	19.8 mm	-40 – 125 °C
MS 1.0, CONTACT,0.63 MQS MS PIN	2141016-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.64 mm	-	-	外模	锡 (Sn)	印刷电路板	-	21.1 mm	-
ACTION PIN FOR 1MM HOLE	2278076-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	-	否	-	锡 (Sn)	印刷电路板	-	17.9 mm	-
TAB0.5X0.4,NANO MS,NANOMULTISPRING SNFL	2282347-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 mm	.4 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	12.8 mm	-40 – 125 °C
TAB0.5X0.4,NANO MS,NANOMULTISPRING SNFL	2282347-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 mm	.4 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
1.7X0.63 ACTION PIN FOR 1MM HOLE	2288592-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	插针	1.7 mm	.63 mm	-	否	外壳集成	锡 (Sn)	印刷电路板	-	16.6 mm	-
1MM SINGLE PRESSFIT TERMINAL	2293358-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C	-	-40 – 105 °C
TAB1.0X0.64,AP	2293358-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1 mm	.63 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C, 140 °C, 145 °C, 150 °C	11.8 mm	-40 – 150 °C
TAB1.2X0.6,MS,WITH PLATING	2312435-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	-	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
TAB1.2X0.6,MS,WITH PLATING	2312435-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	-	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
TAB1.2X0.6,MS,WITH PLATING	2312435-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	1.2 mm	.6 mm	-	否	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
TAB1.2X0.6,MS,WITH PLATING	2312435-7	3D PDF	公端	1.2 mm	.6 mm	-	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
TAB1.2X0.6,MS,WITH PLATING	2312435-8	3D PDF	公端	1.2 mm	.6 mm	-	否	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C, 130 °C	16.75 mm	-40 – 130 °C
TAB0.5X0.4,NANO MS,NANOMULTISPRING INDIU	2321342-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.5 mm	.4 mm	-	否	-	锡 (Sn)	印刷电路板	125 °C	14.7 mm	-40 – 125 °C
TAB 2,8X0,8 ACT PIN	2336813-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	-	-	-
TAB 2.8X0.8 WITH ACTION PIN	3-1452688-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	0 – 24 A（低功率）	否	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
TAB 2,8X0,8 WITH ACTION PIN	3-1452688-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	2.8 mm	.8 mm	-	-	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.9 mm	-40 – 125 °C
AP 0,63 X 0,8	3-1670195-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	3.45 mm	.64 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	-	22.2 mm	-
ACTION PIN FOR 1MM HOLE	3-963964-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	金 (Au)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.7 mm	-40 – 125 °C
ACTION PIN FOR 1MM HOLE	6-963964-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.63 mm	.63 mm	0 – 24 A（低功率）	否	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	15 mm	-40 – 125 °C
MQS STIFTE MAGAZ	8-963964-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.64 mm	0 – 24 A（低功率）	-	-	锡 (Sn)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	14.7 mm	-40 – 125 °C
MQS STIFTE MAGZ	8-963964-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	.64 mm	.64 mm	0 – 24 A（低功率）	-	-	银 (Ag)	印刷电路板	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

可密封否
主要锁定特性 外壳集成, 外模, 无尖刃主体
插座种类 180°

接触件特性

压接类型 FFC
PCB 端子端接区域电镀材料 锡, 锡铅
典型额定电流 (A) 5, 7.5, 15, 36
端子制造 冲压成形
端子大小 .5mm, .63mm, .64mm, 1.15mm, 1.2mm, 1.5K, 1.5mm, 1.7mm, 1mm, 2.3mm, 2.8mm, 4.8mm, 6.3mm
端子类型 公端, 插针, 母端
对接公端宽度 (mm) .5, .63, .64, 1, 1.2, 1.5, 1.6, 1.7, 2.3, 2.8, 3.45, 4.8, 6.3
对接公端宽度 (in) .02, .024, .025, .039, .047, .059, .06, .063, .066, .091, .11, .135, .188, .189, .248
对接公端厚度 (mm) .4, .6, .63, .64, .8
对接公端厚度 (in) .016, .023, .024, .025, .031
接触面电镀 金 (Au), 银 (Ag), 锡 (Sn)

端接特性

线缆端接方法 压接, 焊接, 焊接
PCB 端接方法 通孔 - 免焊连接
产品端接到 印刷电路板

尺寸

PCB 孔直径 (mm) .55 – .65, .6, .94, .94 – 1.09, 1, 1.29, 1.35, 1.37, 1.6
PCB 孔直径 (in) .021 – .025, .024, .037, .037 – .043, .039, .04, .05, .053, .062, .063
公端长度 (mm) 8.9, 11, 11.45, 11.65, 11.8, 12.8, 13.4, 13.7, 13.8, 13.9, 14.1, 14.2, 14.5, 14.7, 14.9, 15, 15.2, 15.4, 16.4, 16.6, 16.75, 16.9, 17, 17.2, 17.6, 17.9, 18.5, 19.8, 21.1, 21.4, 21.65, 22.2, 23.85, 24.9
公端长度 (in) .433, .45, .458, .459, .503, .504, .526, .527, .539, .543, .547, .555, .559, .571, .578, .579, .58, .586, .587, .59, .591, .598, .6, .606, .645, .646, .653, .659, .665, .669, .677, .692, .705, .728, .78, .831, .842, .852, .874, .939, .98

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150
工作温度（最大值） (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302
工作温度范围 (°C) -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 150
工作温度范围 (°F) -40 – 221, -40 – 248, -40 – 257, -40 – 266, -40 – 302

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 DIN EN 60352-2, IEC 664/664A (DIN VDE 0110)

包装特性

封装方法 Box, Carton, Pallet, Reel, 包装
封装数量 1, 2000, 4000, 5000, 10000, 12500, 15000, 18000, 20000, 23000, 25000, 30000, 40000, 50000, 60000, 78000, 150000, 200000, 220000, 225000

其他

端子传导 0 – 24 A（低功率）, 25 – 40 A（正常功率）
客户首选端子 否, 是

参考编号

TE 内部编号 CAT-AC853-T273

免焊连接插针端子

产品特性

端子类型 : 公端, 插针, 母端

对接公端宽度 (mm): .5, .63, .64, 1, 1.2, 1.5, 1.6, 1.7, 2.3, 2.8, 3.45, 4.8, 6.3

对接公端宽度 (in): .02, .024, .025, .039, .047, .059, .06, .063, .066, .091, .11, .135, .188, .189, .248

对接公端厚度 (mm): .4, .6, .63, .64, .8

对接公端厚度 (in): .016, .023, .024, .025, .031

端子传导 : 0 – 24 A（低功率）, 25 – 40 A（正常功率）

可密封 : 否

规格特性

产品类型特性

可密封 否

主要锁定特性 外壳集成, 外模, 无尖刃主体

插座种类 180°

接触件特性

压接类型 FFC

PCB 端子端接区域电镀材料 锡, 锡铅

典型额定电流 (A) 5, 7.5, 15, 36

端子制造 冲压成形

端子大小 .5mm, .63mm, .64mm, 1.15mm, 1.2mm, 1.5K, 1.5mm, 1.7mm, 1mm, 2.3mm, 2.8mm, 4.8mm, 6.3mm

端子类型 公端, 插针, 母端

对接公端宽度 (mm) .5, .63, .64, 1, 1.2, 1.5, 1.6, 1.7, 2.3, 2.8, 3.45, 4.8, 6.3

对接公端宽度 (in) .02, .024, .025, .039, .047, .059, .06, .063, .066, .091, .11, .135, .188, .189, .248

对接公端厚度 (mm) .4, .6, .63, .64, .8

对接公端厚度 (in) .016, .023, .024, .025, .031

接触面电镀 金 (Au), 银 (Ag), 锡 (Sn)

端接特性

线缆端接方法 压接, 焊接, 焊接

PCB 端接方法 通孔 - 免焊连接

产品端接到 印刷电路板

尺寸

PCB 孔直径 (mm) .55 – .65, .6, .94, .94 – 1.09, 1, 1.29, 1.35, 1.37, 1.6

PCB 孔直径 (in) .021 – .025, .024, .037, .037 – .043, .039, .04, .05, .053, .062, .063

公端长度 (mm) 8.9, 11, 11.45, 11.65, 11.8, 12.8, 13.4, 13.7, 13.8, 13.9, 14.1, 14.2, 14.5, 14.7, 14.9, 15, 15.2, 15.4, 16.4, 16.6, 16.75, 16.9, 17, 17.2, 17.6, 17.9, 18.5, 19.8, 21.1, 21.4, 21.65, 22.2, 23.85, 24.9

公端长度 (in) .433, .45, .458, .459, .503, .504, .526, .527, .539, .543, .547, .555, .559, .571, .578, .579, .58, .586, .587, .59, .591, .598, .6, .606, .645, .646, .653, .659, .665, .669, .677, .692, .705, .728, .78, .831, .842, .852, .874, .939, .98

使用环境

绝缘选项 非绝缘

工作温度（最大值） (°C) 80, 85, 90, 100, 105, 110, 120, 125, 130, 140, 145, 150

工作温度（最大值） (°F) 176, 185, 194, 212, 221, 230, 248, 257, 266, 284, 293, 302

工作温度范围 (°C) -40 – 105, -40 – 120, -40 – 125, -40 – 130, -40 – 150

工作温度范围 (°F) -40 – 221, -40 – 248, -40 – 257, -40 – 266, -40 – 302

操作/应用

与电线基础材料兼容 铜

行业标准

与机构/标准产品兼容 DIN EN 60352-2, IEC 664/664A (DIN VDE 0110)

包装特性

封装方法 Box, Carton, Pallet, Reel, 包装

封装数量 1, 2000, 4000, 5000, 10000, 12500, 15000, 18000, 20000, 23000, 25000, 30000, 40000, 50000, 60000, 78000, 150000, 200000, 220000, 225000

其他

端子传导 0 – 24 A（低功率）, 25 – 40 A（正常功率）

客户首选端子 否, 是

参考编号

TE 内部编号 CAT-AC853-T273
