2306654-3

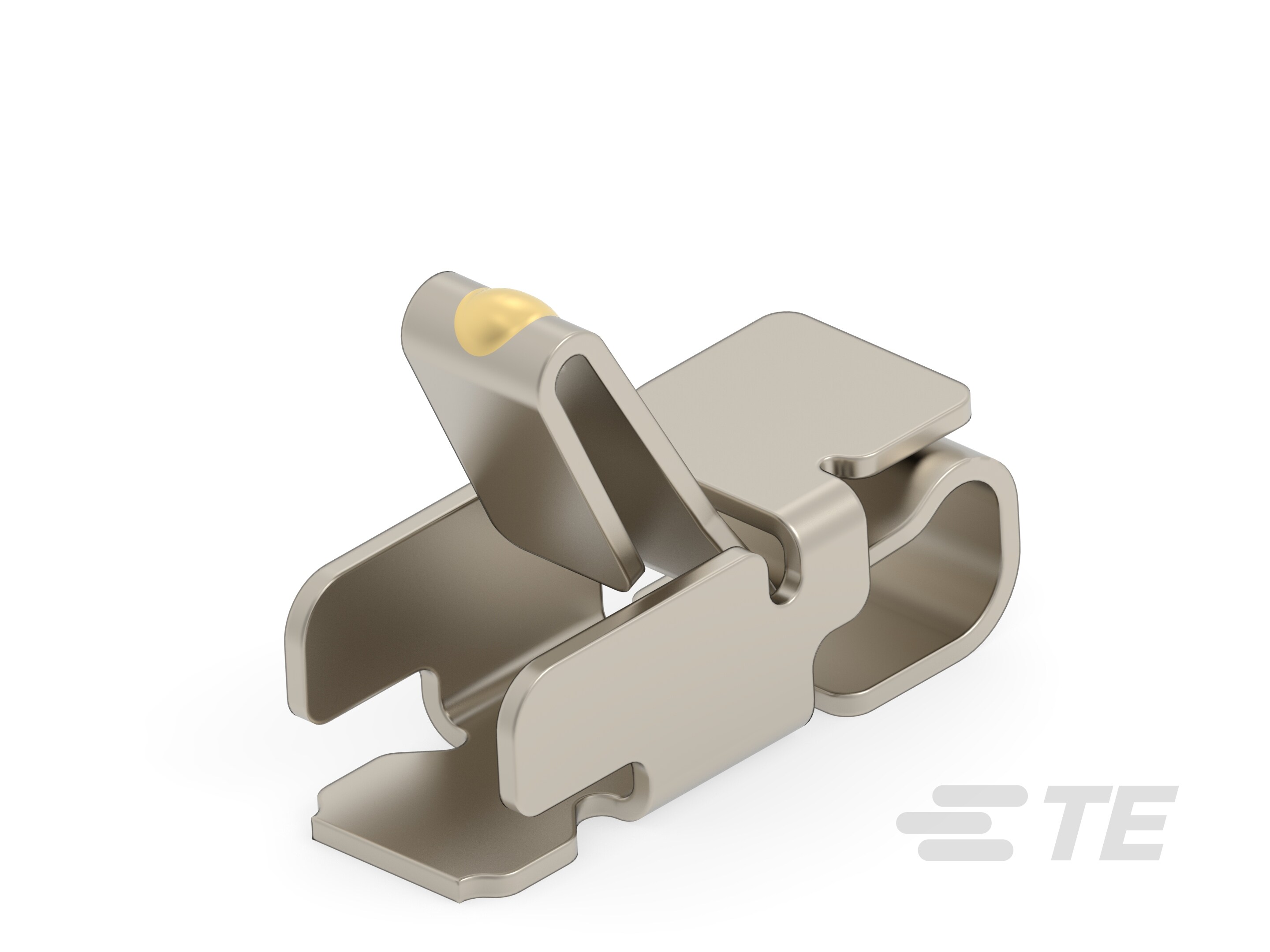

Ultra Small - C-Clip Spring Contact, 1.4 mm [.055 in] High, Side Protected, 1.8 mm [.071 in] Uncompressed Height, 2.4 mm [.094 in] Length
2306654-3
Ultra Small - C-Clip Spring Contact, 1.4 mm [.055 in] High, Side Protected, 1.8 mm [.071 in] Uncompressed Height, 2.4 mm [.094 in] Length
- TE 内部编号 2306654-3
- TE 内部产品描述 SPRING FINGER 1.8H
-
弹片类型 : 超小型 - C 形夹
-
可伸缩 : 否
-
侧面保护 : 是
-
未压缩高度 : 1.8 mm [ .071 in ]
-
产品长度 : 2.4 mm [ .094 in ]
文档
产品图纸
- SPRING FINGER 1.8H ENG_CD_2306654_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2306654-3_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2306654-3_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2306654-3_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2306654-3_A.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-115120_1.pdf 英文版本
- 合格检测报告 ENG_SS_501-115131-3_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
弹片类型 : 超小型 - C 形夹
-
可伸缩 : 否
结构特性
-
位数 : 1
-
侧面保护 : 是
接触件特性
-
PCB 端子端接区域电镀材料 : 金
-
端子基材 : 不锈钢
-
端子底板材料 : 镍
-
端子工作范围（低） : .9 mm [ .035 in ]
-
端子工作范围（高） : 1.4 mm [ .055 in ]
-
接触区域点的电镀材料 : 金
-
端子额定电流（最大值） (A): 1
尺寸
-
未压缩高度 : 1.8 mm [ .071 in ]
-
产品长度 : 2.4 mm [ .094 in ]
-
产品宽度 : 1 mm [ .039 in ]
使用环境
-
工组温度范围 : -40 – 85 °C [ -40 – 185 °F ]
操作/应用
-
电路应用 : 电源和信号
包装特性
-
封装数量 : 7000
-
封装方法 : 卷带包装
