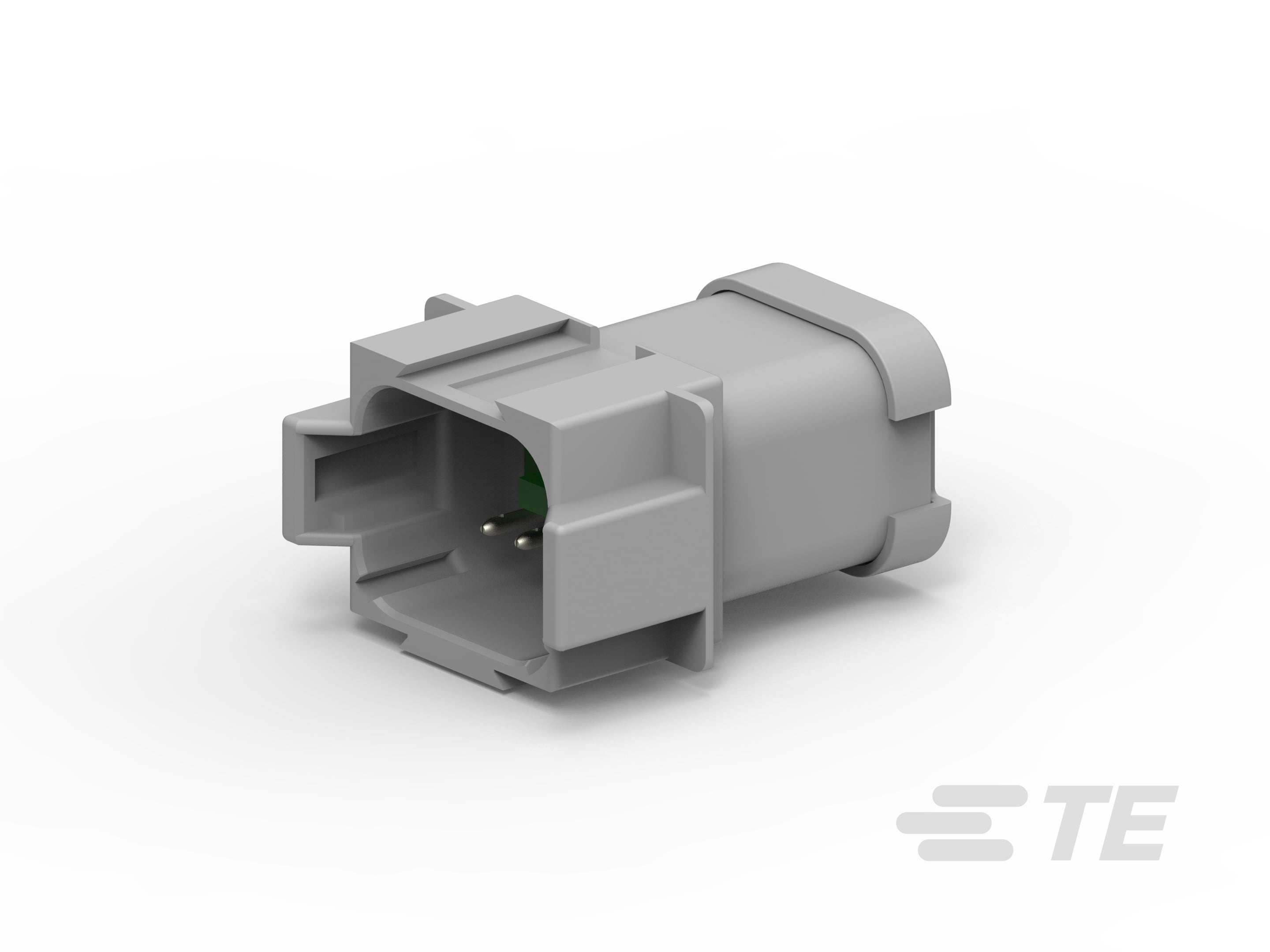

DT04-08PA-P089
8 Position Housing, Receptacle, Bus Bar-to-Wire, Sealable, Gray, Bus Bar, Bus Bar Mount, -55 – 125 °C [-67 – 257 °F], A Code, DEUTSCH DT
DT04-08PA-P089
8 Position Housing, Receptacle, Bus Bar-to-Wire, Sealable, Gray, Bus Bar, Bus Bar Mount, -55 – 125 °C [-67 – 257 °F], A Code, DEUTSCH DT
-
- DEUTSCH
- DEUTSCH DT
- TE 内部编号 2298173-1
- TE 内部产品描述 DT04-08PA-P089, REC, 8P GRY,BUSBAR,3X2,A
- 所有 DEUTSCH DT Receptacle Connectors (230)
-
位数 : 8
-
连接器和壳体类型 : 母端
-
连接器系统 : 母排对导线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2298173-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2298173-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2298173-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2298173-1_B.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151009_C3.pdf 英文版本
- 工程报告 ENG_SS_502-151009_C.pdf 英文版本
- ENG_SS_502-151099_A.pdf 英文版本
- 产品规格 ENG_SS_108-151009_E.pdf 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20090527_C1_G2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合型连接器 : 否
-
连接器和壳体类型 : 母端
-
连接器系统 : 母排对导线
-
可密封 : 是
-
主要锁定特性 : 外壳集成
-
连接器和端子端接到 : 母排
结构特性
-
空白孔位 : 0
-
位数 : 8
-
行数 : 2
电气特征
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
出线角度 : 180°
-
主要产品颜色 : 灰色
-
连接器和键控代码 : A
接触件特性
-
端子类型 : 插针
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
端子位置保证 : 否
-
应力消除 : 不带
-
连接器安装类型 : 母排安装
壳体特性
-
外壳材料 : PA 66 GF15
尺寸
-
连接器高度 : 46.9 mm [ 1.85 in ]
-
产品长度 : 36.4 mm [ 1.43 in ]
-
产品宽度 : 25.4 mm [ 1 in ]
-
行间距 : 4.45 mm [ .175 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]
行业标准
-
UL 阻燃性等级 : UL 94V-0
-
与机构/标准产品兼容 : SAE J2030
-
IP 等级 : IP68, IP6K9K
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
可维修 : 是
-
能够保证连接器位置 : 否
