浏览以下产品以查看具体价格

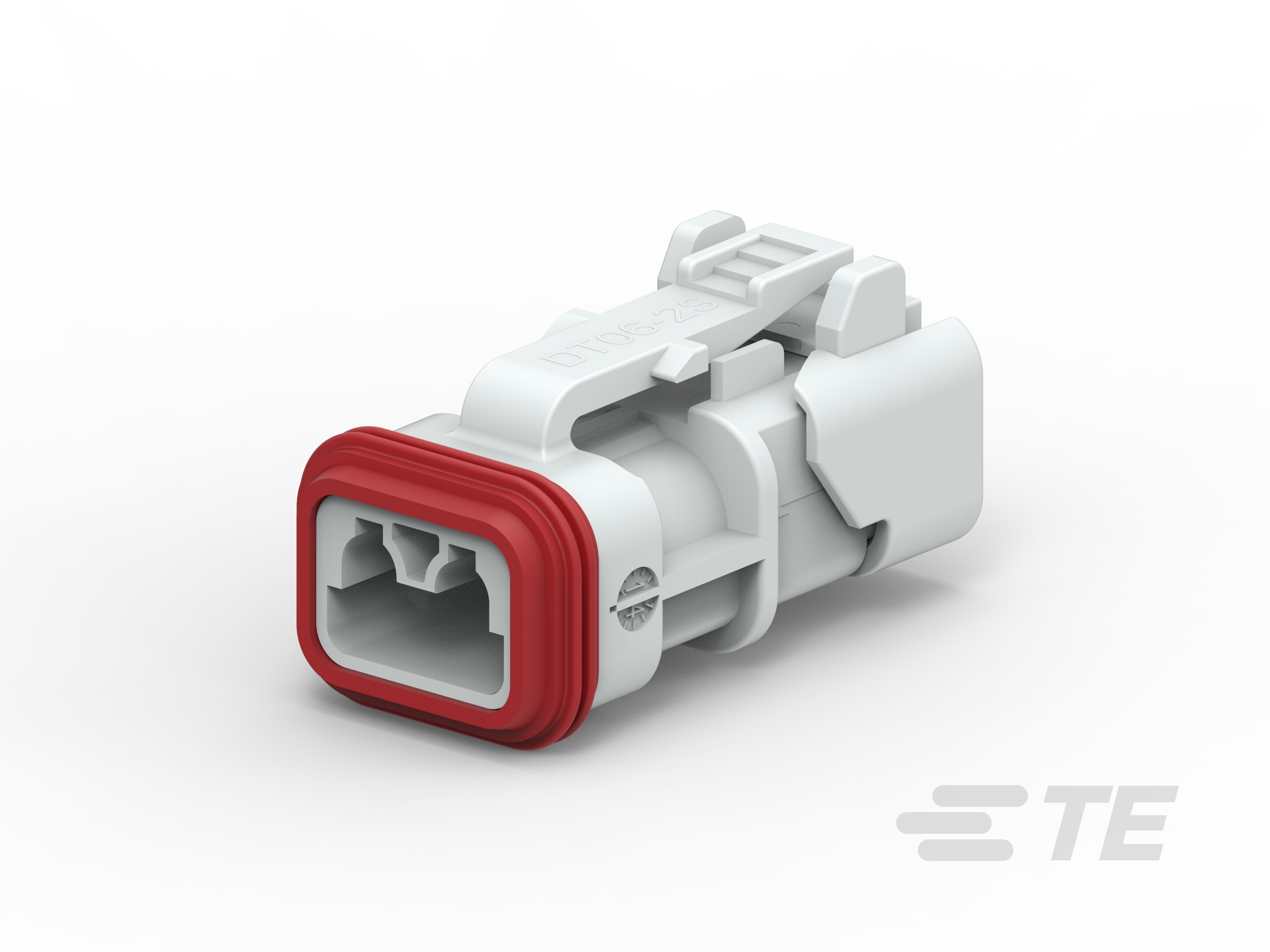

DEUTSCH DT Integrated Component

产品特性

位数 : 2, 3, 4, 6, 8, 12, 102
连接器和壳体类型 : 公端子护套, 母端, 母端子护套
接合插针直径 (mm): 1.02, 1.5, 1.57, 1.59, 1.6, 2.39, 3.61, 5.72
接合插针直径 (in): .04, .06, .062, .063, .094, .142, .225
连接器系统 : 元件到导线, 母排对导线, 线到线
中心线（间距） (mm): 3.81, 4.19, 4.44, 4.47, 4.5, 5.46, 5.5, 8.66, 8.7, 9.09, 9.12
中心线（间距） (in): .15, .165, .175, .176, .215, .216, .341, .358, .359

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	工组温度范围	行数	能够保证连接器位置	主要锁定特性	连接器系统	中心线（间距）	接合插针直径	主要产品颜色	连接器和端子端接到	端子额定电流（最大值）	电路应用	连接器安装类型	工作温度（最大值）	标称电压架构	连接器和键控代码	欧盟 RoHS 符合性	欧盟 ELV 符合性
REC, 6P, BLK, BUSBAR 2X3, NICKEL	DT04-6P-EP14	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	-55 – 125 °C	2	否	外壳集成	母排对导线	3.81 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, BUSBAR 1X12, GOLD, B	DT04-12PB-P016	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 6P, GRY, BUSBAR 1X6, NICKEL	DT04-6P-P021	3D PDF	公端子护套	6	是	-55 – 125 °C	2	否	外壳集成	母排对导线	3.81 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, BLK, 1.5K OHM RESISTOR, NI	DT04-2P-RT26	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, BLK, 120 OHM RESISTOR, AU, B	DTM04-2P-EP10	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	元件到导线	4.19 mm	1.02 mm	黑色	电线和电缆	7.5 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 8P, GRY, BUSBAR 2X4, GOLD, A	YDT04-08PA-P027000	3D PDF	公端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.12 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 79 V	A	-	-
REC, 12P, BLK, BUSBAR 4X3, NICKEL, B	DT04-12PB-P030	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 2P, BLK, 400V, 1.00V, 3A DIODE, NI	DT04-2P-RT02	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, BLK, 120 OHM RESISTOR, NI	DT04-2P-RT24	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 4P, GRY, BUSBAR, NICKEL	DT04-4P-P021	3D PDF	公端子护套	4	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.47 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, BUSBAR 2X6, NICKEL, B	DT04-12PB-P026	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
PLG, 3P, BLK, 120 OHM RESISTOR	DT06-3S-EP10	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-55 – 125 °C	2	否	外壳集成	线到线	8.66 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, GRY, 4700 OHM RESISTOR, AU	DT04-2P-P049	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	灰色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, BLK, 511 OHM RESISTOR, NI	DT04-2P-RT21	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 3P, BLK, 120 OHM RESISTOR	DT04-3P-EP10	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-55 – 125 °C	2	否	外壳集成	线到线	8.7 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 4P, BLK, BUSBAR, NICKEL	DT04-4P-EP13	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.47 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, BUSBAR 5X3, NICKEL, A	DT04-08PA-P028	3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, BUSBAR 5X3, NICKEL, B	DT04-08PB-P028	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 58 V	B	-	-
REC, 2P, BLK, 27K OHM RESISTOR, NI	DT04-2P-RT25	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, BUSBAR 1X8, NICKEL, A	DT04-08PA-P021	3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 8P, BLK, BUSBAR 1X8, NICKEL, B	DT04-08PB-P021	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 55 V	B	-	-
REC, 8P, BLK, BUSBAR 2X4, NICKEL, B	DT04-08PB-P026	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 56 V	B	-	-
REC, 4P, BLK, 600V, 1.28V, 4A DIODE	DT04-4P-RT01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-55 – 125 °C	2	否	外壳集成	线到线	4.47 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, BUSBAR 3X4, NICKEL, A	DT04-12PA-P075	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 2P, BLK, 600V, 1.28V, 4A DIODE, NI	DT04-2P-RT01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 8P, GRY, BUSBAR 2X4, NICKEL, A	DT04-08PA-P026	3D PDF	母端子护套	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	9.09 mm	1.57 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, BUSBAR 1X12, GOLD, A	DT04-12PA-P016	3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, BUSBAR 4X3, NICKEL, A	DT04-12PA-P030	3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, BLK, BUSBAR 2X6, GOLD, B	DT04-12PB-P027	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
PLG, 3P, GRY, 120 OHM RESISTOR	DT06-3S-P006	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-55 – 125 °C	2	否	外壳集成	元件到导线	8.66 mm	1.59 mm	灰色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, BLK, BUSBAR 1X12, NICKEL, B	DT04-12PB-P021	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 12P, BLK, BUSBAR 4X3, GOLD, B	DT04-12PB-P031	3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	B	-	-
REC, 2P, BLK, 620 OHM RESISTOR, NI	DT04-2P-RT22	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, GRN, DIODE, NI	DT04-2P-RT06	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.46 mm	1.59 mm	绿色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, BUSBAR 2X6, GOLD, A	DT04-12PA-P027	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	102	是	-55 – 125 °C	12	否	外壳集成	线到线	9.12 mm	1.59 mm, 2.39 mm, 3.61 mm, 5.72 mm	黑色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	A	-	-
PLG, 3P, BLK, SEAL RET, PROT CAP 120 OHM	DT06-3S-PE01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-55 – 125 °C	2	否	外壳集成	元件到导线	8.66 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, BUSBAR 4X3, GOLD, A	DT04-12PA-P031	3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 3P, GRY, 120 OHM RESISTOR	DT04-3P-P006	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-55 – 125 °C	2	否	外壳集成	线到线	8.7 mm	1.59 mm	灰色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 12P, GRY, BUSBAR 1X12, NICKEL, A	DT04-12PA-P021	3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 12P, GRY, BUSBAR 2X6, NICKEL, A	DT04-12PA-P026	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	12	是	-55 – 125 °C	2	否	外壳集成	母排对导线	4.44 mm	1.59 mm	灰色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
REC, 4P, GRY, 600V, 1.28V, 4A DIODE	DT04-4P-RT03	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-55 – 125 °C	2	否	外壳集成	线到线	4.47 mm	1.59 mm	灰色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 6P, BLK, BUSBAR 1X6, NICKEL	DT04-6P-EP13	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	6	是	-55 – 125 °C	2	否	外壳集成	母排对导线	3.81 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
PLG, 3P, BLK, SEAL RET, 120 OHM RESISTOR	DT06-3S-PP01	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-55 – 125 °C	2	否	外壳集成	元件到导线	8.66 mm	1.59 mm	黑色	电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
REC, 2P, BLK, BUSBAR, NI	YDT04-2P-P06000000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-55 – 125 °C	1	否	外壳集成	母排对导线	5.46 mm	1.59 mm	黑色	母排, 电线和电缆	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	-	-	-
2POS. DT. REC HSG. ASSY. SEALED	2286003-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	4.5 mm	1.59 mm	土黄色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 42 V, 48 V	-	-	-
2POS. DT. REC HSG. ASSY. SEALED	2286003-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	4.5 mm	1.59 mm	土黄色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 42 V, 48 V	-	-	-
2POS. DT. REC HSG. ASSY. SEALED	2286003-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	4.5 mm	1.59 mm	土黄色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 42 V, 48 V	-	-	-
DT04-08PA-P089, REC, 8P GRY,BUSBAR,3X2,A	2298173-1	3D PDF	母端	8	是	-55 – 125 °C	2	否	外壳集成	母排对导线	3.81 mm	1.59 mm	灰色	母排	13 A	电源	母排安装	125 °C	12 V, 24 V, 48 V	A	-	-
DT04-2P-TR32-100K, REC,2P,BLK,SNAPCAP,AU	1-2322907-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.5 mm	1.5 mm	黑色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	-	-	-
DT04-2P-TR31-750, REC,2P,GRY,SNAPCAP,AU	2-2322907-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-55 – 125 °C	1	否	外壳集成	线到线	5.5 mm	1.5 mm	灰色	电线和电缆	13 A	电源	电缆安装（自由悬挂）	125 °C	12 V, 24 V, 48 V	-	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器否
连接器形状 三角形, 矩形
连接器和壳体类型 公端子护套, 母端, 母端子护套
连接器系统 元件到导线, 母排对导线, 线到线
可密封 否, 是
主要锁定特性 外壳集成
连接器和端子端接到 母排, 电线和电缆

结构特性

空白孔位 0
连接器密封件代码 E 密封件, N 密封件
连接器修改 (1) 12 位总线, (1) 2 位总线, (1) 3 位总线和 (1) 5 位总线, (1) 4 位总线, (1) 6 位总线, (1) 8 位总线, (2) 3 位总线, (2) 4 位总线, (2) 6 位总线, (3) 4 位总线, (4) 3 位总线, J1939，端接电阻器, 两个模制二极管 (MUR460), 增强型密封保持，端接电阻器，端盖，J1939, 增强的密封件保持力, 模制二极管, 模制二极管 (MUR460), 模制二极管 (Vishay 1N5625GP), 模制电阻器, 端接电阻器, 端接电阻器，J1939, 端接电阻器，端盖，J1939
位数 2, 3, 4, 6, 8, 12, 102
行数 1, 2, 12

电气特征

工作电压 (VDC) 42, 250
工作电压 (VAC) 250
标称电压架构 (V) 12, 24, 42, 48, 55, 56, 58, 79

主体特性

出线角度 180°
主要产品颜色 土黄色, 灰色, 绿色, 黑色
连接器和键控代码 A, B

接触件特性

端子类型 插座, 插针, 母端
端子大小 16mm, 尺寸 16, 尺寸 20
接合插针直径 (mm) 1.02, 1.5, 1.57, 1.59, 1.6, 2.39, 3.61, 5.72
接合插针直径 (in) .04, .06, .062, .063, .094, .142, .225
端子额定电流（最大值） (A) 7.5, 13

机械附件

接合对准带有
端子位置保证 否, 是
接合对准类型 极化, 键控
应力消除 不带, 按附件添加
连接器安装类型 母排安装, 电缆安装（自由悬挂）

壳体特性

外壳材料 PA 66 GF15, PA GF, PEI（聚醚酰亚胺）
中心线（间距） (mm) 3.81, 4.19, 4.44, 4.47, 4.5, 5.46, 5.5, 8.66, 8.7, 9.09, 9.12
中心线（间距） (in) .15, .165, .175, .176, .215, .216, .341, .358, .359

尺寸

产品宽度 (mm) 15.77, 16.54, 17.15, 18.71, 20.83, 21.13, 25.4, 27.43, 36.45, 40.56, 46.2
产品宽度 (in) .62, .651, .675, .737, .82, .832, 1, 1.08, 1.435, 1.597, 1.81
兼容的绝缘直径范围 (mm) 1.35 – 3.05, 1.4 – 2.5
兼容的绝缘直径范围 (in) .053 – .12, .055 – .1
线径 (AWG) 20 – 14
连接器高度 (mm) 16.21, 17, 17.02, 17.05, 19.71, 22.25, 22.71, 23.88, 23.89, 24.16, 24.38, 24.71, 27.26, 31.6, 46.9
连接器高度 (in) .638, .669, .67, .776, .873, .876, .94, .951, .96, .973, 1.073, 1.244, 1.84, 1.85
行间距 (mm) 4.45, 9.12, 45.45
行间距 (in) .175, .359
线径 (mm²) .52 – 1.3
产品长度 (mm) 15, 17.1, 29.67, 31.19, 33.91, 36.4, 39.5, 42.67, 44.65, 46.18, 46.94, 47.19, 47.45, 51.89
产品长度 (in) .6, .673, 1.168, 1.228, 1.335, 1.43, 1.555, 1.68, 1.758, 1.818, 1.848, 1.868, 2.043

使用环境

工作温度（最大值） 125 °C [ 257 °F ]
工组温度范围 -55 – 125 °C [ -67 – 257 °F ]

操作/应用

电路应用电源

行业标准

UL 阻燃性等级 UL 94V-0, 按照 UL-94 标准进行的 12mm 火焰测试, 按照 UL-94 标准进行的 20 mm 火焰测试, 未经测试
IP 等级 IP67, IP68, IP6K9K
与机构/标准产品兼容 SAE J2030

包装特性

封装方法 Bag, Box, 包装
封装数量 1, 250, 285, 300, 500, 650, 750, 950, 960, 1000

其他

可维修 否, 是
能够保证连接器位置否

参考编号

TE 内部编号 CAT-J41-DDIC
