2286120-1

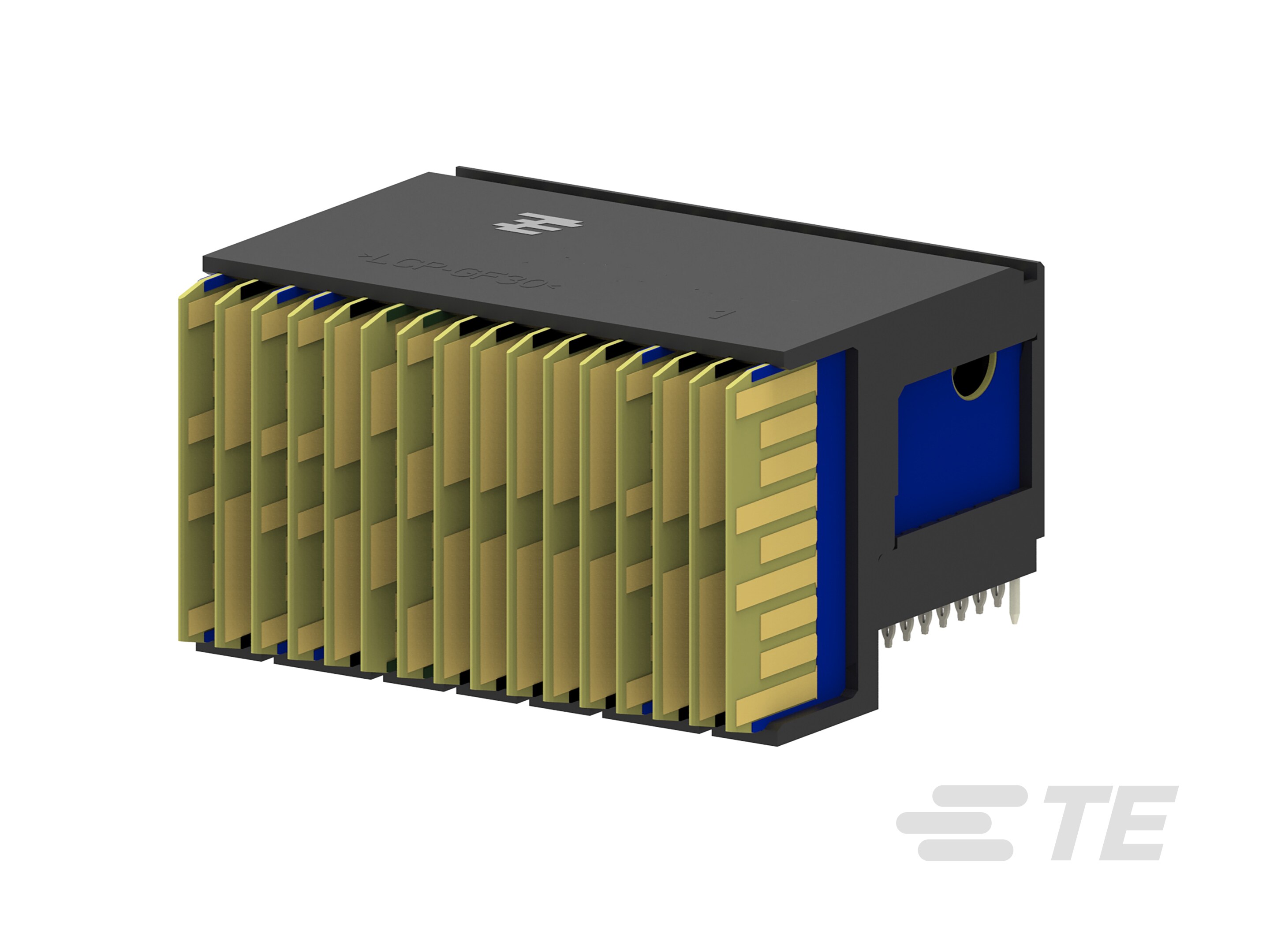

112 Position High Speed Backplane Connector, 7 Row, 16 Column, PCB Mount Header, Right Angle, Fully Shrouded, MULTIGIG RT 2-R

MULTIGIG RT2-R,DC, SPACE VPX- MODULE 16D-2286120-1

2286120-1

112 Position High Speed Backplane Connector, 7 Row, 16 Column, PCB Mount Header, Right Angle, Fully Shrouded, MULTIGIG RT 2-R

    • MULTIGIG RT
    • MULTIGIG RT 2-R
  • TE 内部编号 2286120-1
  • TE 内部产品描述 MULTIGIG RT2-R,DC, SPACE VPX- MODULE 16D

  • 位数 : 112

  • 行间距 : 1.35 mm [ .053 in ]

  • 接合对准 : 带有

  • 接合对准类型 : 导针

  • 行数 : 7

查看所有特性
更多 更少

文档

产品图纸

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 板对板

  • 兼容 PCB 类型 : 子板

  • 背板模块类型 : 中心

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器类型 : PCB 安装接头

  • 护罩种类 : 全部带罩

结构特性

  • 背板架构 : 传统背板

  • 位数 : 112

  • 行数 : 7

  • 列数 : 16

  • PCB 安装方向 : 直角

  • 引导位置 : 左

电气特征

  • 工作电压 (VDC): 50

  • 阻抗 (Ω): 50

  • 工作电压 (VAC): 50

信号特征

  • 差分阻抗 (Ω): 100

接触件特性

  • 端子接合区域电镀材料厚度 : 1.27 µm [ 50 µin ]

  • 端子基材 : 铜合金

  • 端子接触部电镀材料 : 金 (Au)

  • 端子底板材料 : 镍

  • 端子额定电流（最大值） (A): 1

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • 导轨硬件 : 带有

  • 接合对准 : 带有

  • 接合对准类型 : 导针

  • 连接器安装类型 : 板安装

壳体特性

  • 有带罩的边数 : 2 - 侧面

  • 中心线（间距） : 1.8 mm [ .071 in ]

尺寸

  • 行间距 : 1.35 mm [ .053 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • 电路应用 : 电源和信号

包装特性

  • 封装方法 : Tube
