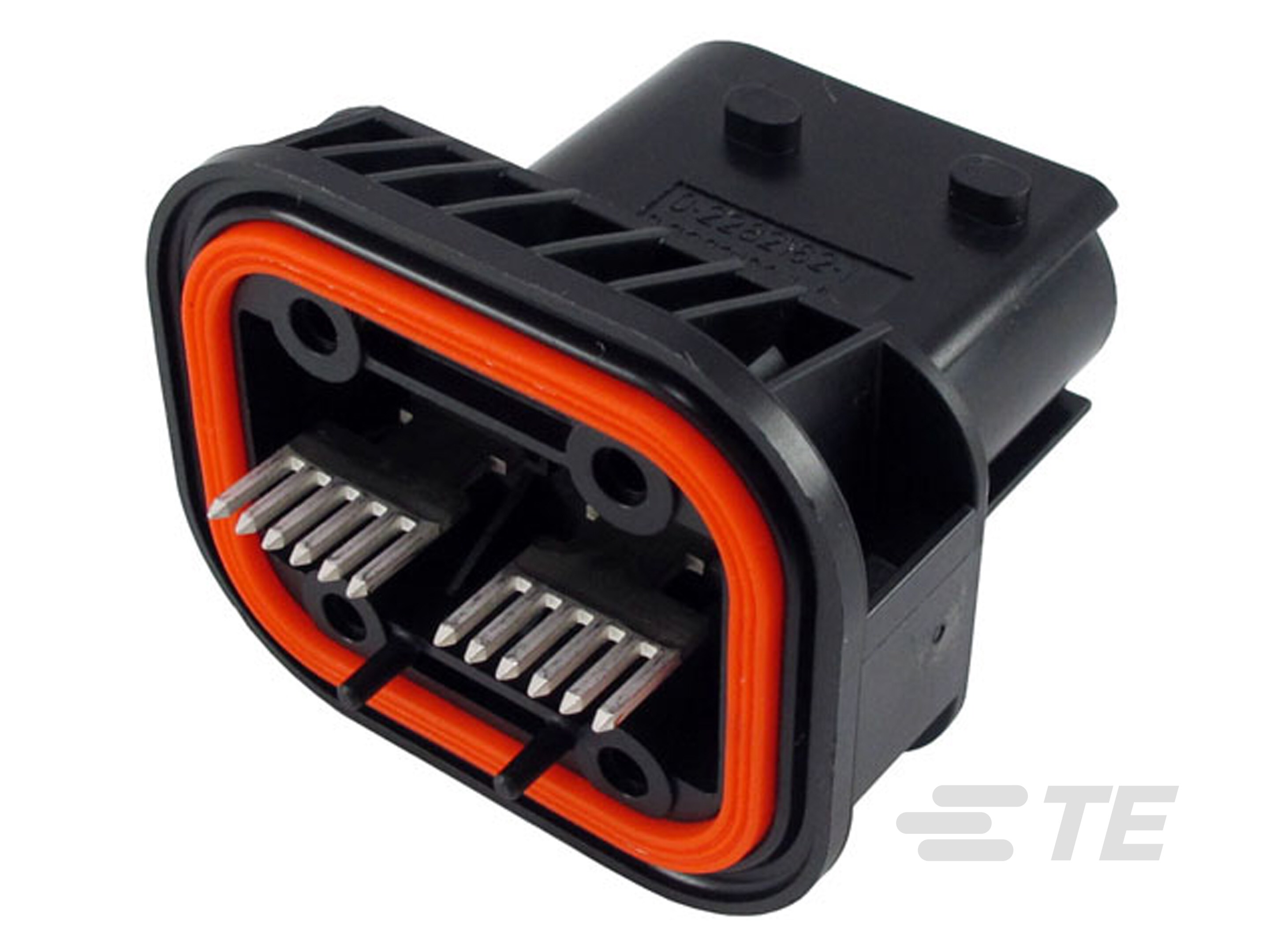

Vertical, Wire-to-Board, 2 Position, 1 Rows, 16.5mm [.649in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, Power, Black, Board Mount
2282162-1
Vertical, Wire-to-Board, 2 Position, 1 Rows, 16.5mm [.649in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, Power, Black, Board Mount
-
- AMP
- LEAVYSEAL
- TE 内部编号 2282162-1
- TE 内部产品描述 2POS,TAB 9.5X1.2,HEADER ASSY
- 所有 LEAVYSEAL Connector Headers (22)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : 电源
文档
产品图纸
- 2POS, TAB 9.5x1.2, HEADER ASSY 2pol, Flachkontakt 9.5x1.2, Messerleiste ENG_CD_2282162_A_pdf_2282162-c_drw.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2282162-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2282162-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2282162-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2282162-1_A.3d_stp.zip 英文版本
数据表/目录页
- AMP MCP 9.5 Two Position Connectors Series Brief ENG_DS_1-1773955-9_A.pdf 英文版本
- AMP MCP 9.5 Two Position Connectors Infographic ENG_DS_1-1773956-1_A.pdf 英文版本
产品规格
- 产品规格 GER_SS_108-18809_A1.pdf 德语
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
连接器产品类型 : 连接器组件
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
电气特征
-
工作电压 (VDC): 28
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : 1.2 mm [ .047 in ]
-
对接公端宽度 : 9.5 mm [ .374 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
接合对准类型 : 极化肋
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 58 mm [ 2.28 in ]
-
PCB 厚度（建议） : 1.6 mm [ .063 in ]
-
连接器宽度 : 49 mm [ 1.93 in ]
使用环境
-
工作温度（最大值） : 100 °C [ 212 °F ]
-
工组温度范围 : -30 – 100 °C [ -22 – 212 °F ]
操作/应用
-
屏蔽 : 否
-
电路应用 : 电源
行业标准
-
IP 等级 : IP67, IP69K
包装特性
-
封装数量 : 50
