2238249-1

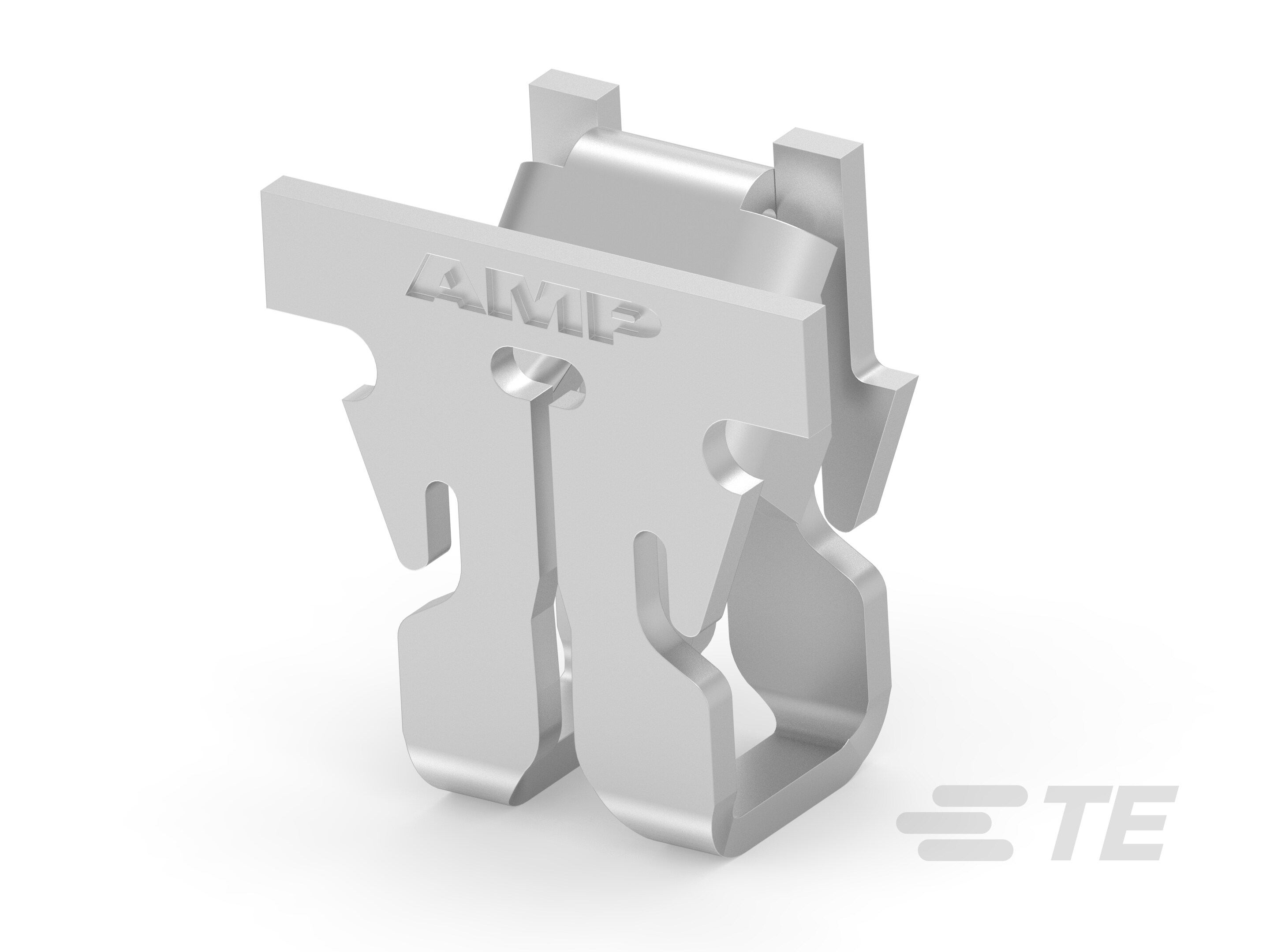

Poke-In Magnet Wire Terminal, 29 – 26 AWG, .29 – .4 mm, Insulation Displacement (IDC), 2.92 mm [.115 in] Tab Width, MAG-MATE 200

TERMINAL POKE-IN,200SERIES MAG-MATE TPBR-2238249-1

2238249-1

Poke-In Magnet Wire Terminal, 29 – 26 AWG, .29 – .4 mm, Insulation Displacement (IDC), 2.92 mm [.115 in] Tab Width, MAG-MATE 200

    • MAG-MATE
    • MAG-MATE 200
  • TE 内部编号 2238249-1
  • TE 内部产品描述 TERMINAL POKE-IN,200SERIES MAG-MATE TPBR

  • 漆包线端子类型 : 插入式

  • 对接公端宽度 : 2.92 mm [ .115 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 与孔位尺寸兼容 : 专用

  • 铝质电线尺寸 (mm): .36 – .51

查看所有特性
更多 更少

文档

CAD 文件

数据表/目录页

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

结构特性

  • 条纹方向 : 侧进料

主体特性

  • 与孔位尺寸兼容 : 专用

接触件特性

  • 压接类型 : IDC

  • 漆包线端子类型 : 插入式

  • 对接公端宽度 : 2.92 mm [ .115 in ]

  • 对接公端厚度 : .51 mm [ .02 in ]

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 绝缘刺破 (IDC)

机械附件

  • 接合固定类型 : 锁定

尺寸

  • 端子高度 (in): .21

  • 铝质电线尺寸 (mm): .36 – .51

  • 引线尺寸 (AWG): 20 – 18

  • 引线尺寸 (mm²): .5 – .9

  • 电磁线尺寸 (mm): .29 – .4

  • 电磁线尺寸 (AWG): 29 – 26

  • 材料厚度（电磁线侧） : .32 mm [ .013 in ]

  • 产品长度 : 5.33 mm [ .21 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜 | 铝

识别标记

  • 标识号 : 7

包装特性

  • 封装数量 : 10000

  • 封装方法 : 卷/箱
