该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2238235-1

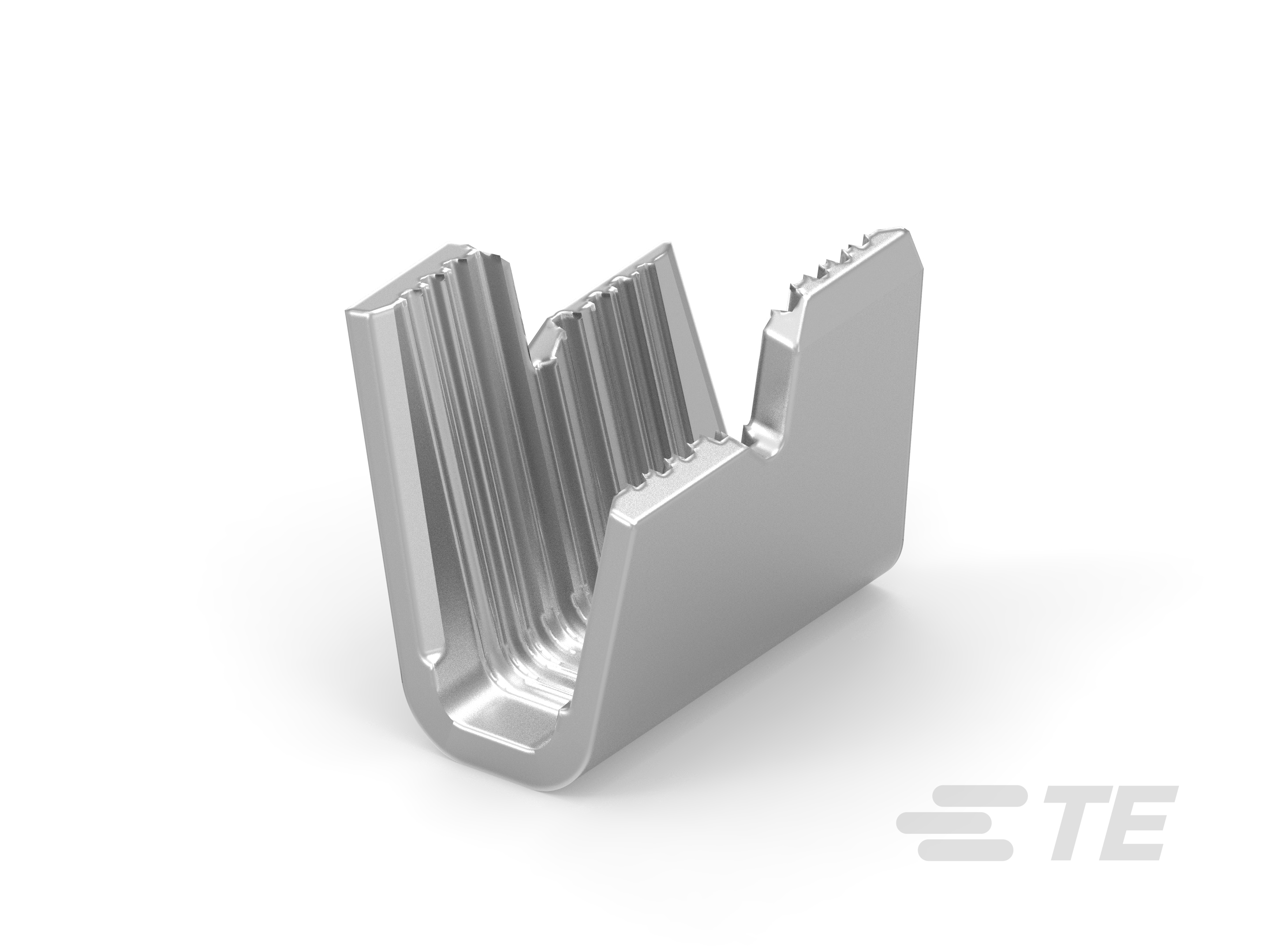

Splice Magnet Wire Terminal, 27 – 14 AWG, .36 – 1.63 mm, Crimp, 26 – 14 AWG Lead Wire, .12 – 2 mm² Lead Wire, Tin Plating, 5.72 mm [.225 in] Length

SPLICE, AMPLIVAR, THRU, 2D, 600-7000-2238235-1

2238235-1

Splice Magnet Wire Terminal, 27 – 14 AWG, .36 – 1.63 mm, Crimp, 26 – 14 AWG Lead Wire, .12 – 2 mm² Lead Wire, Tin Plating, 5.72 mm [.225 in] Length

  • TE 内部编号 2238235-1
  • TE 内部产品描述 SPLICE, AMPLIVAR, THRU, 2D, 600-7000

  • 漆包线端子类型 : 接头

  • 引线尺寸 (AWG): 26 – 14

  • 引线尺寸 (mm²): .12 – 2

  • 电磁线尺寸 (mm): .36 – 1.63

  • 电磁线尺寸 (AWG): 27 – 14

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

Product And Material Test Reports

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 与分离式电线类型兼容 : 实芯 | 漆包线

结构特性

  • 条纹方向 : 末端馈线

接触件特性

  • 压接类型 : 2D 压接

  • 漆包线端子类型 : 接头

  • 端子电镀材料 : 锡

  • 端子底板材料 : 无

  • 端子方向 : 直式

端接特性

  • 线缆端接方法 : 压接

尺寸

  • 引线尺寸 (AWG): 26 – 14

  • 引线尺寸 (mm²): .12 – 2

  • 电磁线尺寸 (mm): .36 – 1.63

  • 电磁线尺寸 (AWG): 27 – 14

  • 材料厚度（电磁线侧） : .51 mm [ .02 in ]

  • 产品长度 : 5.72 mm [ .225 in ]

使用环境

  • 绝缘选项 : 非绝缘

  • 工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]

操作/应用

  • 与电线基础材料兼容 : 铜 | 铝

包装特性

  • 封装方法 : 卷/箱

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
