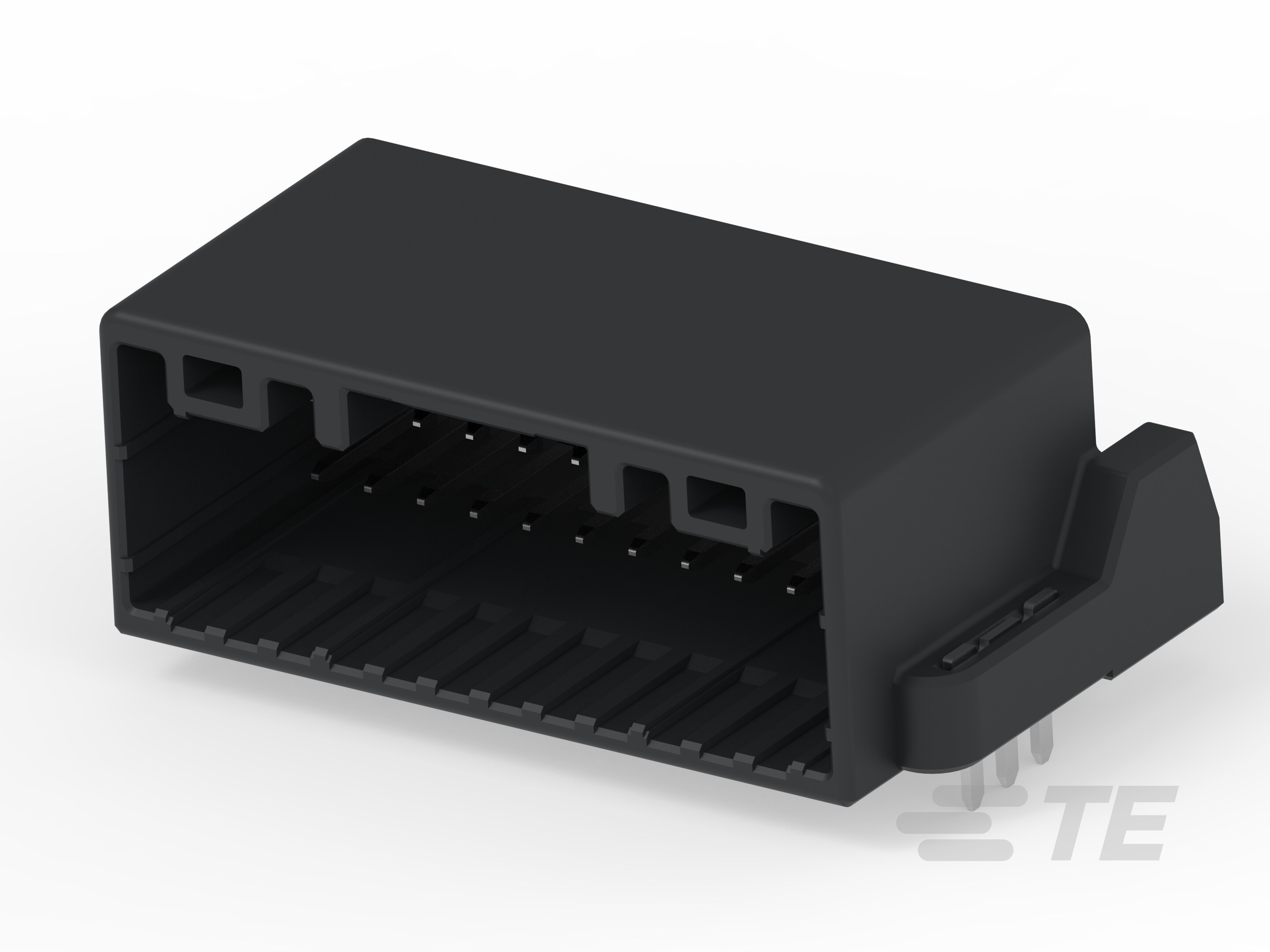

2237067-1
Horizontal, Wire-to-Board, 24 Position, 2 Rows, 2.2mm Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, 0.64/025 Connector System
2237067-1
Horizontal, Wire-to-Board, 24 Position, 2 Rows, 2.2mm Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, 0.64/025 Connector System
-
- AMP
- .64/025 连接器系统
- TE 内部编号 2237067-1
- TE 内部产品描述 24POS,TAB0.64X0.64,HDR ASSY,90 DEG,SMD
- 所有 Press-Fit & SMT Header (22)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- 24 POSITION CAP ASSEMBLY ENG_CD_2237067_B3.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2237067-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2237067-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2237067-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2237067-1_B.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-51110_A4.pdf 英文版本
- 合格检测报告 ENG_SS_501-166000_A3.pdf 英文版本
使用说明书
- 使用说明书（美国） ENG_SS_411-51005_A4.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
节数 : 1
-
信号位置数量 : 24
-
PCB 安装方向 : 水平
电气特征
-
额定电压（最大值） (VDC): 12
主体特性
-
连接器和键控代码 : 1
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .64 mm [ .025 in ]
-
对接公端宽度 : .64 mm [ .025 in ]
端接特性
-
PCB 端接方法 : 表面贴装
尺寸
-
连接器长度 (mm): 20.2
-
PCB 的外形高度 (mm): 12.7
-
连接器宽度 (mm): 35.4
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85, 90, 100, 105
-
工作温度（最大值） (°F): 212
-
工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 支持回流焊
-
电路应用 : Signal
包装特性
-
封装数量 : 170
