该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2227642-1

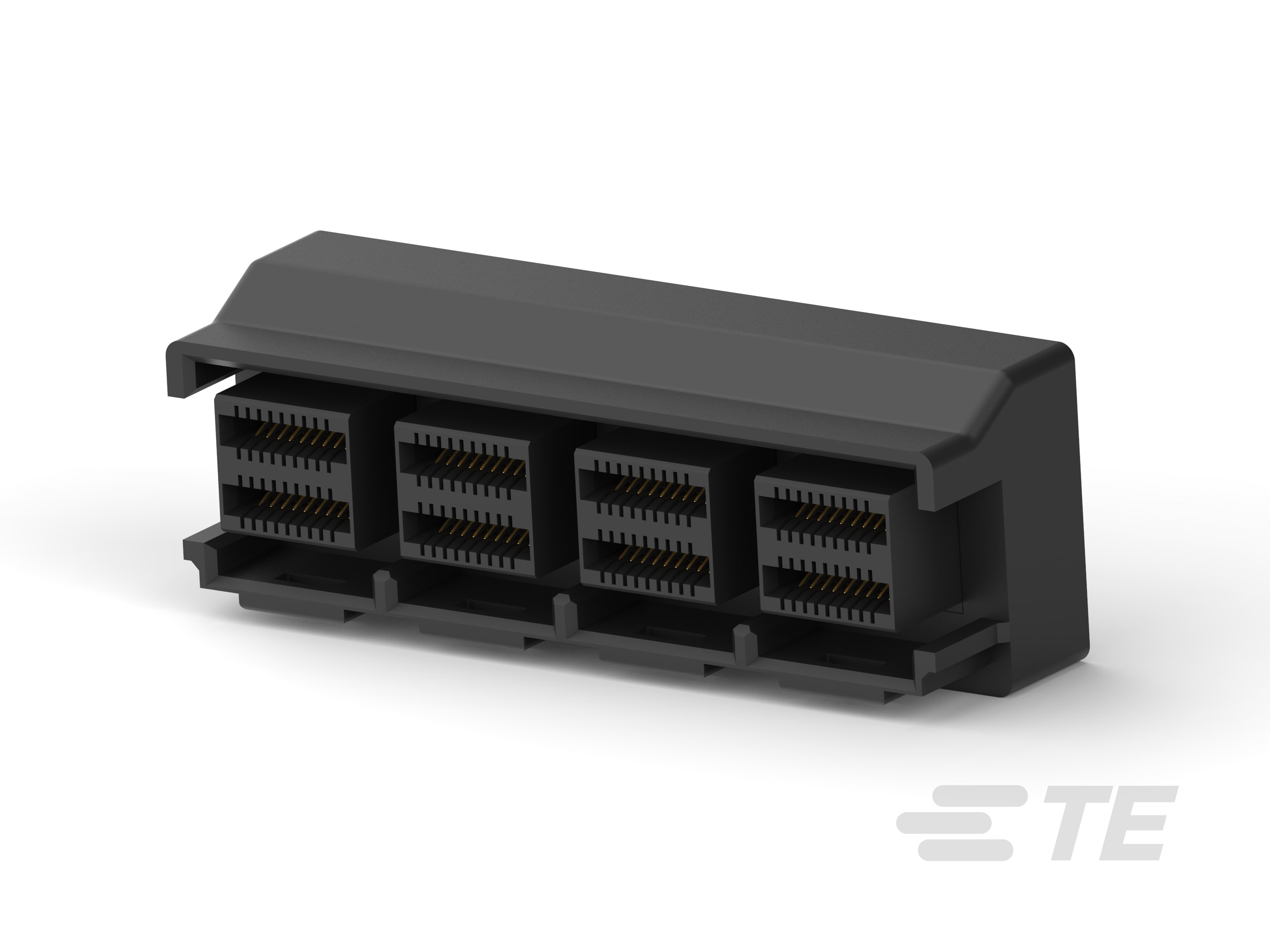

Internal Mini-SAS HD, Receptacle, Cable-to-Board, 144 Position, 4 Row, 4 Port, Vertical, Through Hole - Press-Fit, Mini-SAS HD

1X4 VERT ASSY, MINI SAS HD INTERNAL-2227642-1

2227642-1

Internal Mini-SAS HD, Receptacle, Cable-to-Board, 144 Position, 4 Row, 4 Port, Vertical, Through Hole - Press-Fit, Mini-SAS HD

    • Mini-SAS HD

  • SAS 连接器类型 : 内部 Mini-SAS HD

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 缆到板

  • 位数 : 144

  • 行数 : 4

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

机构认证

Product And Material Test Reports

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器和端子端接到 : 印刷电路板

  • SAS 连接器类型 : 内部 Mini-SAS HD

  • 连接器和壳体类型 : 母端, 母端

  • 连接器系统 : 缆到板

  • 外壳 : 不带

结构特性

  • 位数 : 144

  • 行数 : 4

  • 端口数量 : 4

  • PCB 安装方向 : 垂直

接触件特性

  • 端子基材 : 铜合金

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

壳体特性

  • 中心线（间距） : .75 mm [ .029 in ]

使用环境

  • 工作温度范围 : -55 – 85 °C [ -67 – 185 °F ]

操作/应用

  • 电路应用 : Signal

产品合规性
