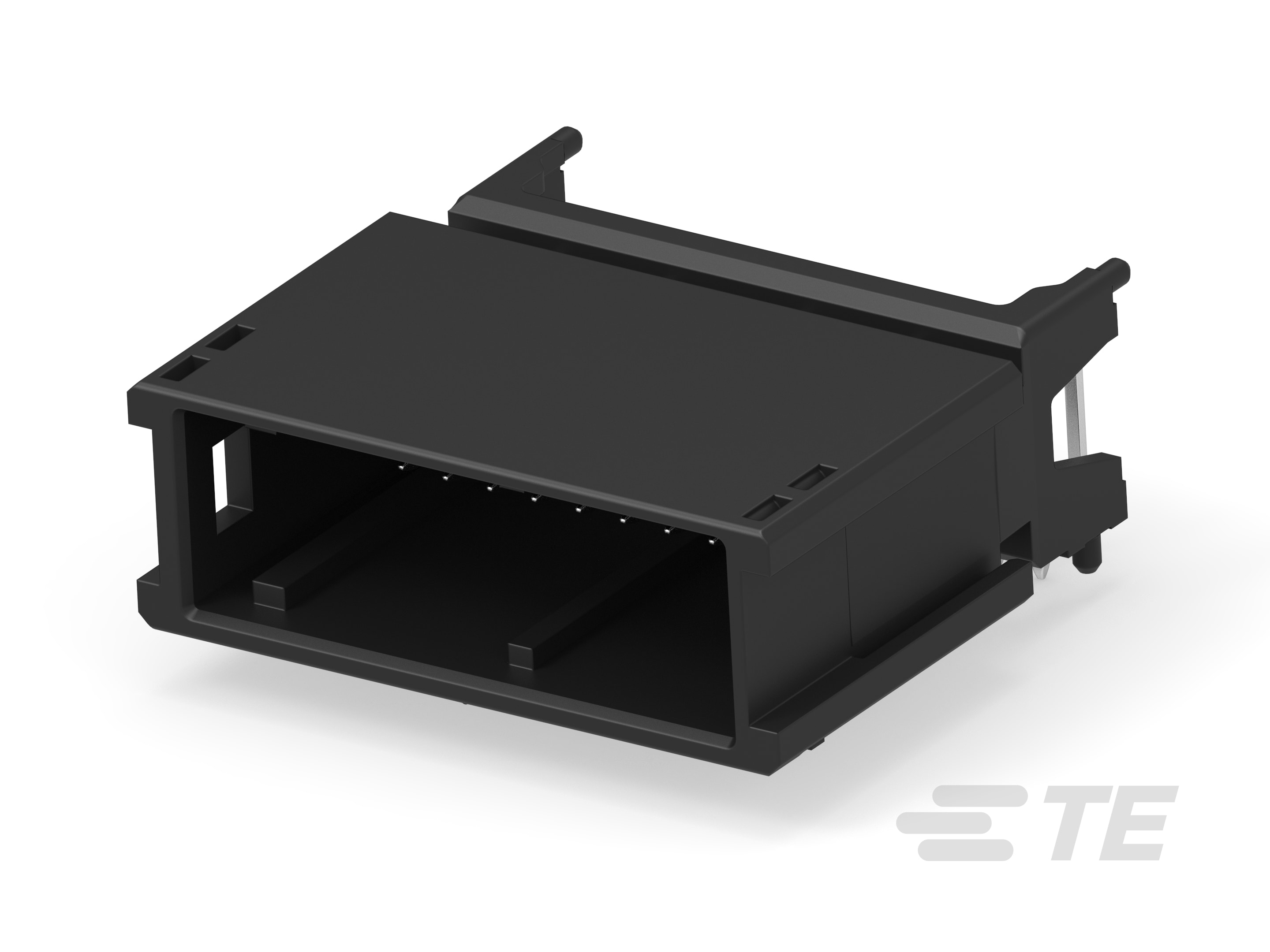

2208165-1
Horizontal, Wire-to-Board, 20 Position, 2 Rows, 1.8mm [.07in] Centerline, Tin (Sn), Signal, Black, Nano MQS
2208165-1
Horizontal, Wire-to-Board, 20 Position, 2 Rows, 1.8mm [.07in] Centerline, Tin (Sn), Signal, Black, Nano MQS
-
- NanoMQS
- Nano MQS
- TE 内部编号 2208165-1
- TE 内部产品描述 20POS,NANO MQS,HEADER ASSY,CODA
- 所有 Miniature Automotive I/O Headers (19)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 否
-
电路应用 : Signal
-
主要产品颜色 : 黑色
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2208165-1_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2208165-1_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2208165-1_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2208165-1_C.3d_stp.zip 英文版本
产品规格
- 产品规格 ENG_SS_108-94347_B1.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
结构特性
-
节数 : 1
-
信号位置数量 : 20
-
PCB 安装方向 : 水平
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .4 mm [ .015 in ]
-
对接公端宽度 : .5 mm [ .019 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
尺寸
-
连接器长度 : 26 mm [ 1.02 in ]
-
PCB 的外形高度 : 9 mm [ .354 in ]
-
连接器宽度 : 23.15 mm [ .911 in ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 回流焊接
-
电路应用 : Signal
包装特性
-
封装数量 : 195
其他
-
接口编号 : 114-94000-11
