概述

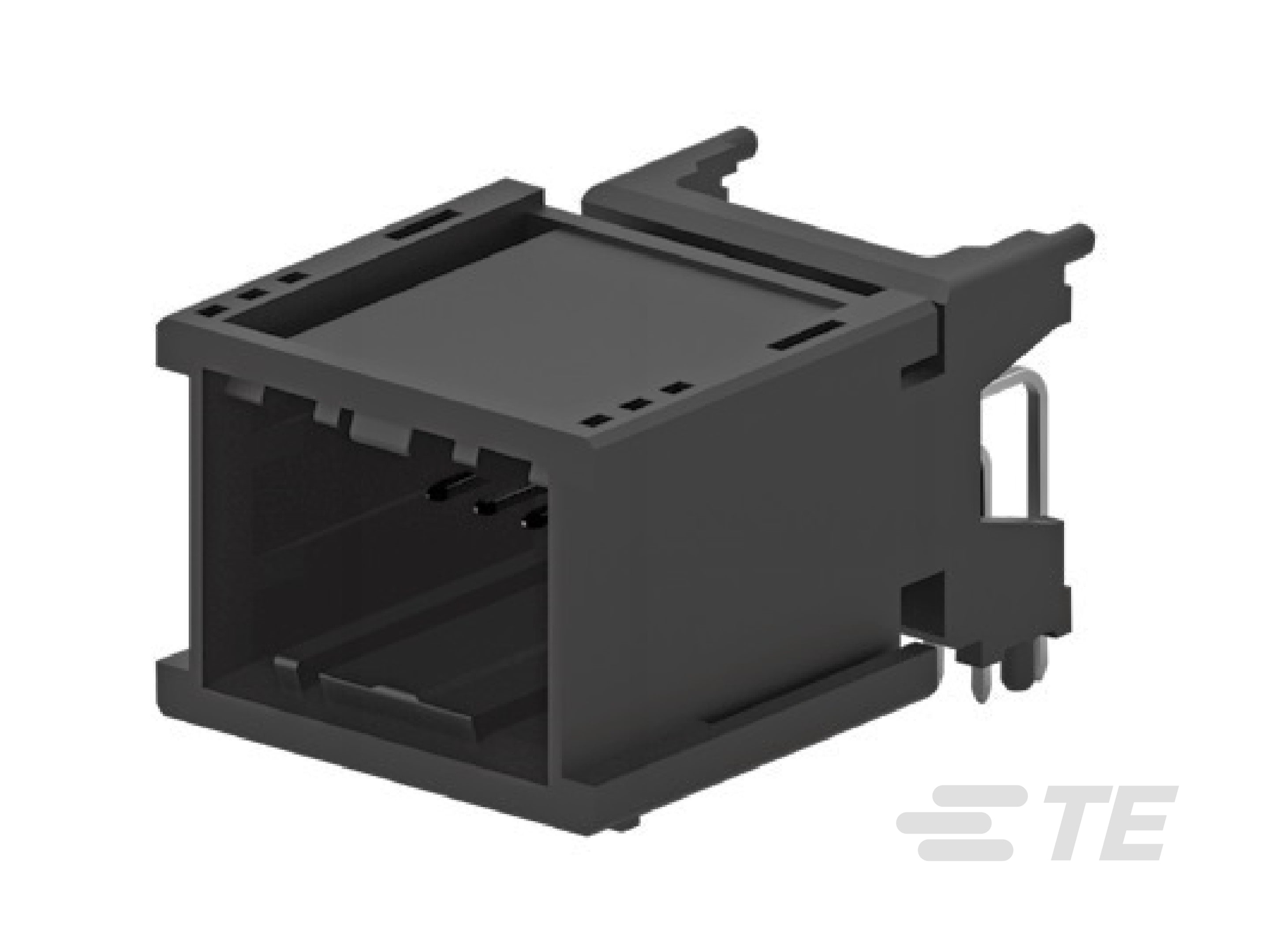

小型接头

可通过使用更轻或更少的材料减轻车辆重量,进而提高燃油效率并减少二氧化碳排放量。与 0.63 mm² 系统相比,TE 的 NanoMQS 和 MCON 0.50 端子和连接器系统仅需要大约一半的封装空间。由于其质量和接触力小,接头可承受高振动等严苛环境。

电路 密封 方向 公端宽度 混合 端接方法
6-32 90° | 180° 0.50 mm 焊接 | SMT
  1. 小型化连接 | 汽车应用(英文版)

查看有关 TE 在汽车应用领域小型化连接产品方面的优势的近期讨论。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Connector System  线到板

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽 

  • 混合头 

结构特性

  • 信号位置数量  6, 8, 12, 16, 20, 24, 30, 32

  • Number of Positions  6, 8, 12, 16, 20, 24, 30, 32

  • 行数  1, 2, 3

  • 节数  1, 2

电气特征

  • 标称电压架构 (V) 12

  • 工作电压 (VDC) 12

  • 额定电压(最大值) (VDC) 12

主体特性

  • 颜色  土黄色, 淡棕色, 灰色, 黑色

接触件特性

  • 公端宽度 (mm) .5

  • 公端宽度 (in) .019, .02

  • 公端厚度 (mm) .4

  • 公端厚度 (in) .015, .016

  • 接触面电镀  金 (Au), 锡 (Sn)

端接特性

  • 端接方法  表面贴装, 通孔 - 焊接

机械附件

  • PCB 安装固定类型  焊尾

  • PCB 安装固定  不带, 带有

  • 面板安装特性  不带

  • 安装孔  不带, 带有

  • PCB 安装对准  不带, 带有

  • 安装方向  垂直/180°, 水平/90°

  • 锁定接口  不带, 带有

壳体特性

  • Centerline (Pitch) (mm) 1.6, 1.8, 2, 3.2, 3.4, 3.6

  • Centerline (Pitch) (in) .063, .07, .071, .079, .126, .134, .142

尺寸

  • 宽度 (mm) 10.6, 19, 23.15, 24.47, 25.3, 38, 52.9

  • 宽度 (in) .417, .748, .911, .963, .996, 1.496, 2.083

  • PCB 的外形高度 (mm) 11.1, 11.8, 12.6, 22.95, 7.9, 9

  • PCB 的外形高度 (in) .311, .354, .437, .465, .496, .904

  • PCB 厚度(建议) (mm) 0.8, 1.57, 1.6

  • PCB 厚度(建议) (in) 0.031, 0.062, 0.063

  • 长度 (mm) 16.45, 20.05, 21.25, 26, 27.25, 29, 33.7, 37.9, 38.05

  • 长度 (in) .648, .789, .837, 1.02, 1.07, 1.073, 1.142, 1.326, 1.49, 1.498

使用环境

  • 工组温度范围 (°C) -40 – 100, -40 – 105, -40 – 125, -40 – 80, -30 – 85

  • 工组温度范围 (°F) -40 – 176, -40 – 212, -40 – 221, -40 – 257, -22 – 185

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

操作/应用

  • Circuit Application  Signal

行业标准

  • UL 易燃性等级  UL 94V-0, 无

包装特性

  • 封装数量  1, 195, 36, 46, 84

  • 封装类型  卷, 卷带包装, 托盘, 管

相关资料

目录页/数据表
