2203973-8

12 V / 24 V / 48 V, 26 Position, Automotive Housing for Female Terminals, Wire-to-Board, 4.5 mm [.177 in] Centerline, Sealable, Black, MCON 1.2mm

全部查看 支持 48V 系统的 1.2mm 密封连接器 (145)

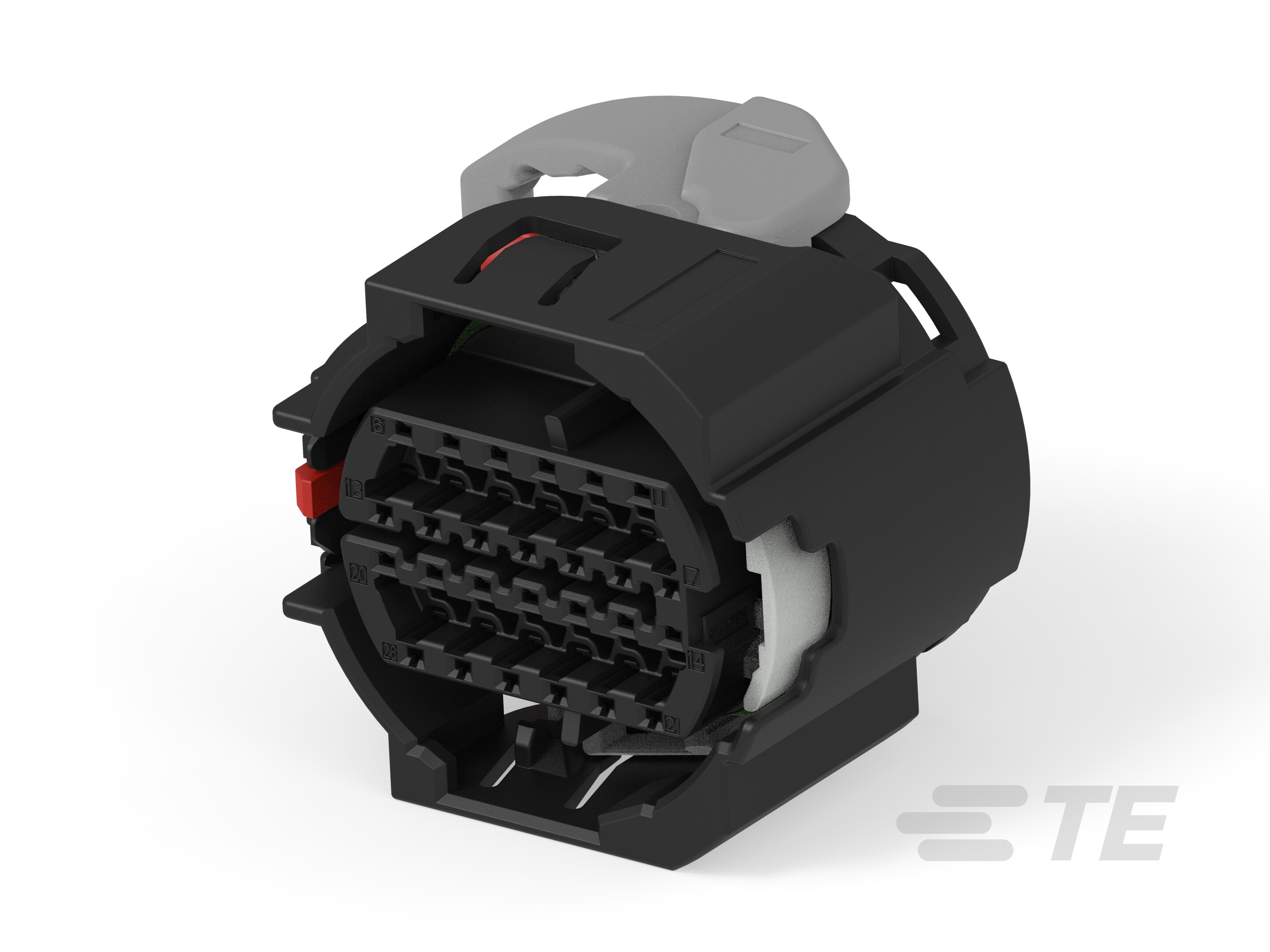

26POS,MCON 1.2,REC HSG ASSY,SLD,COD A-2203973-8

2203973-8

12 V / 24 V / 48 V, 26 Position, Automotive Housing for Female Terminals, Wire-to-Board, 4.5 mm [.177 in] Centerline, Sealable, Black, MCON 1.2mm

全部查看  支持 48V 系统的 1.2mm 密封连接器 (145)
    • MCON
    • MCON 1.2mm
  • TE 内部编号 2203973-8
  • TE 内部产品描述 26POS,MCON 1.2,REC HSG ASSY,SLD,COD A

  • 标称电压架构 (V): 12 | 24 | 48

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 26

  • 可密封 : 是

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

使用说明书

产品变更通知

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 否

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成 | 无尖刃主体

  • 连接器系统 : 线到板

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 26

  • 行数 : 4

电气特征

  • 标称电压架构 (V): 12 | 24 | 48

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 黑色

  • 连接器和键控代码 : A

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.2mm

  • 对接公端宽度 : 1.2 mm [ .047 in ]

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 键控

  • 端子位置保证 : 是

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : 尼龙 6/6 GF

  • 中心线（间距） : 4.5 mm [ .177 in ]

尺寸

  • 连接器高度 : 44.2 mm [ 1.74 in ]

  • 产品长度 : 57.9 mm [ 2.28 in ]

  • 行间距 : 4.3 mm [ .17 in ]

  • 产品宽度 : 47.5 mm [ 1.87 in ]

使用环境

  • 工组温度范围 : -40 – 130 °C [ -40 – 266 °F ]

  • 工作温度（最大值） : 130 °C [ 266 °F ]

包装特性

  • 封装数量 : 1

  • 封装方法 : 包装

其他

  • 能够保证连接器位置 : 是
