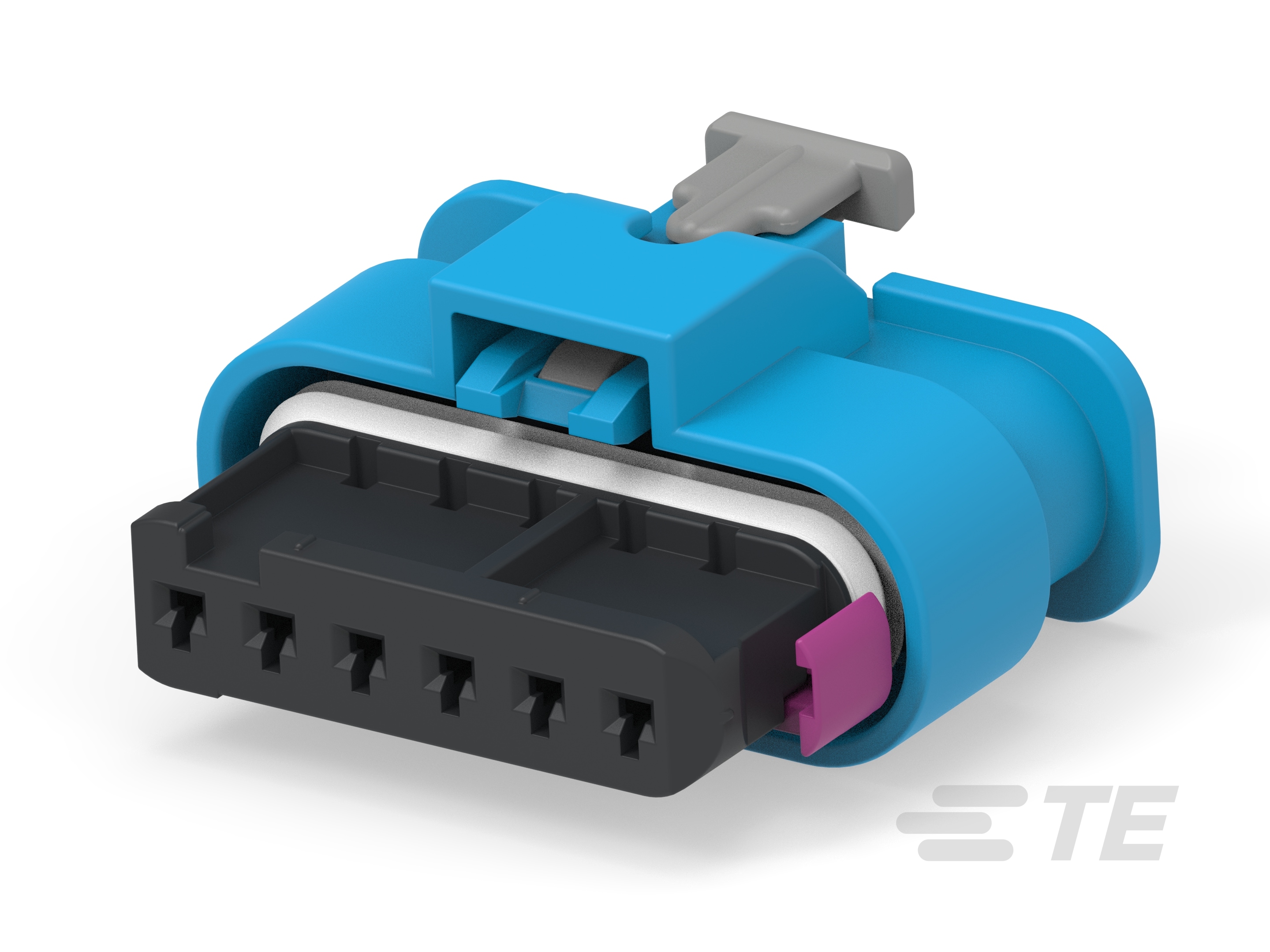

支持 48V 系统的 1.2mm 密封连接器

48V Ready 1.2mm Sealed Connectors-CAT-N14-RC4812

支持 48V 系统的连接器系统可提供灵活且可扩展的电源解决方案，旨在安全、可靠和有效地处理更高的电压需求，从而确保在 48V 架构中提供一致的性能。

图片库 |

产品特性

连接器和壳体类型 : 公端外壳 | 公端子护套 | 母端 | 母端子护套
位数 : 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 26 | 28
可密封 : 否 | 是
工组温度范围 (°C): -40 – 125 | -40 – 130 | -40 – 170 | -40 – 150
工组温度范围 (°F): -40 – 302 | -40 – 257 | -40 – 266 | -40 – 338
行数 : 1 | 2 | 4

产品	TE 产品编号	文档	连接器和壳体类型	位数	可密封	工组温度范围	行数	能够保证连接器位置	主要锁定特性	连接器系统	中心线（间距）	对接公端宽度	主要产品颜色	端子额定电流（最大值）	电路应用	连接器安装类型	工作温度（最大值）	标称电压架构	连接器和键控代码
4POS, MCON 1.2 CB REC 2p TL SEALED	1-1456426-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	否	无尖刃主体	线到板	4 mm	1.2 mm	黑色	25 A	Signal	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A
4POS, MCON 1.2 CB REC 2p TL SEALED	1-1456426-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板	4 mm	1.2 mm	黑色	25 A	Signal	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A
4POS, MCON 1.2 CB REC 2p TL SEALED	1-1456426-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板	4 mm	1.2 mm	褐色	25 A	Signal	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	B
4POS, MCON 1.2 CB REC 2p TL SEALED	4-1456426-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板	4 mm	1.2 mm	黑色	25 A	Signal	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A
3POS, MCON 1.2 CB REC 2p TL SEALED	1488991-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	否	外壳集成	线到板, 线到线	4 mm	1.2 mm	黑色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
3POS, MCON 1.2 CB REC 2p TL SEALED	1488991-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	否	外壳集成	线到板, 线到线	4 mm	1.2 mm	土黄色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
3POS, MCON 1.2 CB REC 2p TL SEALED	1488991-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	否	外壳集成	线到板, 线到线	4 mm	1.2 mm	蓝色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	C
3POS, MCON 1.2 CB REC 2p TL SEALED	1488991-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	是	外壳集成	线到板, 线到线	4 mm	1.2 mm	黑色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
3POS, MCON 1.2 CB REC 2p TL SEALED	1488991-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	是	外壳集成	线到板, 线到线	4 mm	1.2 mm	土黄色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
3P FML ASSY,SEAL,STD,D KEY,W/CPA,ALLOPEN	1488991-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	是	外壳集成	线到板, 线到线	4 mm	1.2 mm	灰色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	D
3POS, MCON 1.2 CB REC 2p TL SEALED	4-1488991-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	是	外壳集成	线到板, 线到线	4 mm	1.2 mm	黑色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
3POS, MCON 1.2 CB REC 2p TL SEALED	4-1488991-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 170 °C	1	是	外壳集成	线到板, 线到线	4 mm	1.2 mm	土黄色	23 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
3POS, MCON 1.2 CB REC 2p SL SEALED	1488992-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板, 线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A
3POS, MCON 1.2 CB REC 2p SL SEALED	1488992-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板, 线到线	4 mm	1.2 mm	土黄色	25 A	电源	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	B
4POS, MCON 1.2 LL TAB SEALED COD A	1-1564559-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
4POS, MCON 1.2 LL TAB SEALED COD A	1-1564559-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
4POS, MCON 1.2 LL TAB SEALED COD B	2-1564559-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
4POS, MCON 1.2 LL TAB SEALED COD B	2-1564559-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	4	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
4POS, MCON 1.2 LL TAB SEALED COD A	5-1564559-1	\u4EA7\u54C1\u56FE\u7EB8	公端子护套	4	是	-40 – 125 °C	1	否	端子上	线到线	4 mm	1.2 mm	蓝色	25 A	Signal	电缆安装（自由悬挂）	130 °C	12 V	A
3POS, MCON 1.2 LL TAB SEALED COD A	1-1703494-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
3POS, MCON 1.2 LL TAB SEALED COD A	1-1703494-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
3POS, MCON 1.2 LL TAB SEALED COD B	2-1703494-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
3POS, MCON 1.2 LL TAB SEALED COD B	2-1703494-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	3	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
3POS, MCON 1.2 LL TAB SEALED COD A	5-1703494-1	\u4EA7\u54C1\u56FE\u7EB8	公端子护套	3	是	-40 – 130 °C	1	否	端子上	线到线	4 mm	1.2 mm	蓝色	25 A	电源和信号	电缆安装（自由悬挂）	130 °C	12 V, 24 V	A
3POS, MCON 1.2 LL TAB SEALED COD B	6-1703494-1	\u4EA7\u54C1\u56FE\u7EB8	公端子护套	3	是	-40 – 125 °C	1	否	端子上	线到线	4 mm	1.2 mm	蓝色	25 A	Signal	电缆安装（自由悬挂）	130 °C	12 V	B
2POS, MCON 1.2 LL TAB SEALED COD A	1-1703498-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
2POS, MCON 1.2 LL TAB SEALED COD A	1-1703498-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
2POS, MCON 1.2 LL TAB SEALED COD A	1-1703498-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	A
2POS, MCON 1.2 LL TAB SEALED COD B	2-1703498-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
2POS, MCON 1.2 LL TAB SEALED COD B	2-1703498-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
2POS, MCON 1.2 LL TAB SEALED COD B	2-1703498-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	2	是	-40 – 125 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	灰色	25 A	电源	电缆安装（自由悬挂）	125 °C	12 V	B
2POS, MCON 1.2 LL TAB SEALED COD A	5-1703498-1	\u4EA7\u54C1\u56FE\u7EB8	公端子护套	2	是	-40 – 125 °C	1	否	端子上	线到线	4 mm	1.2 mm	蓝色	25 A	Signal	电缆安装（自由悬挂）	130 °C	12 V	A
8POS, MCON 1.2 LL TAB SEALED COD A	1-1703506-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端子护套	8	是	-40 – 130 °C	1	否	锁定枪	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C	12 V	A
2POS, MCON 1.2 LL REC SEALED	1-1718643-1	3D PDF	母端子护套	2	是	-40 – 130 °C	1	是	端子上	线到板, 线到线, 线到设备	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C	12 V	A
3POS, MCON 1.2 LL REC SEALED	1-1718644-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	3	是	-40 – 130 °C	1	是	锁定枪	线到板, 线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C	12 V	A
4POS, MCON 1.2 LL REC SEALED	1-1718645-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	4	是	-40 – 130 °C	1	是	锁定枪	线到板, 线到线, 线到设备	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C	12 V	A
5POS, MCON 1.2 LL REC SEALED	1-1718806-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	5	是	-40 – 130 °C	1	是	锁定枪	线到线	4 mm	1.2 mm	黑色	15 A	电源	电缆安装（自由悬挂）	130 °C	12 V, 24 V	A
8POS, MCON 1.2 LL REC SEALED	1-1719393-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	8	是	-40 – 130 °C	1	是	锁定枪	线到线	4 mm	1.2 mm	黑色	15 A	电源	电缆安装（自由悬挂）	130 °C	12 V, 24 V	A
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	土黄色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	蓝色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	C
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	土黄色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
2POS, MCON 1.2 CB REC 2p TL SEALED	1-1924067-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	蓝色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	C
2POS, MCON 1.2 CB REC 2p TL SEALED	2-1924067-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	土黄色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
2Pos Sld 1.2mm CB,MCON,Key C,Lg CPA	2-1924067-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	蓝色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
2POS, MCON 1.2 CB REC 2p TL SEALED	4-1924067-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	A
2POS, MCON 1.2 CB REC 2p TL SEALED	4-1924067-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	2	是	-40 – 170 °C	1	是	外壳集成	线到线	4 mm	1.2 mm	土黄色	25 A	电源	电缆安装（自由悬挂）	170 °C	12 V	B
6POS, MCON 1.2 CB REC 2p TL SEALED	1924292-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	否	无尖刃主体	线到板	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A
6POS, MCON 1.2 CB REC 2p TL SEALED	1924292-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端子护套	6	是	-40 – 150 °C, -40 – 130 °C, -40 – 170 °C	1	是	无尖刃主体	线到板	4 mm	1.2 mm	黑色	25 A	电源	电缆安装（自由悬挂）	130 °C, 150 °C, 170 °C	12 V	A

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

混合型连接器否
连接器形状 圆形 | 矩形
连接器和壳体类型 公端外壳 | 公端子护套 | 母端 | 母端子护套
可密封 否 | 是
主要锁定特性 外壳集成 | 无尖刃主体 | 端子上 | 锁定枪
连接器系统 线到板 | 线到线 | 线到设备 | 线到面板
连接器和端子端接到 电线和电缆

结构特性

空白孔位 0 | 1 | 2 | 3 | 6
位数 2 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 26 | 28
行数 1 | 2 | 4

电气特征

工作电压 (VDC) 12 | 14 | 48
工作电压 (VAC) 12
标称电压架构 (V) 12 | 24 | 48

主体特性

出线角度 180° | 90°
主要产品颜色 土黄色 | 淡灰色 | 深灰色 | 灰色 | 紫色 | 蓝色 | 褐色 | 黄色 | 黑色
连接器和键控代码 A | B | C | D

接触件特性

端子类型 公端 | 刀鞘天线 | 母端
端子大小 1.2mm
对接公端宽度 (mm) 1.2
对接公端宽度 (in) .04 | .047 | .05 | 1.2
端子额定电流（最大值） (A) 7 | 10 | 13 | 15 | 22 | 23 | 24 | 25

机械附件

接合对准带有
端子位置保证 否 | 是
接合对准类型 极化 | 键控
应力消除 不带 | 带有 | 按附件添加
连接器安装类型 电缆安装（自由悬挂） | 面板安装

壳体特性

外壳材料 PA | PA 66 GF | PA 66 GF15 | PA 66 GF30 | PA 6 GF | PA GF | PBT | PBT GF | PBT GF15 | PBT GF20 | PBT GF30 | 尼龙 6/6 | 尼龙 6/6 GF | 尼龙 66
中心线（间距） (mm) 2 | 2.54 | 3 | 4 | 4.5
中心线（间距） (in) .1 | .118 | .15 | .157 | .16 | .177 | .18

尺寸

产品宽度 (mm) 14.8 | 15 | 15.4 | 18.3 | 18.8 | 19.4 | 24.2 | 26.45 | 26.5 | 28.5 | 28.8 | 29 | 30 | 32.65 | 43.7 | 44 | 47 | 47.5 | 48 | 57.9
产品宽度 (in) .58 | .591 | .61 | .72 | .74 | .763 | .95 | .952 | 1.04 | 1.043 | 1.12 | 1.13 | 1.14 | 1.18 | 1.28 | 1.72 | 1.73 | 1.732 | 1.85 | 1.87 | 1.88 | 1.89 | 2.28
产品宽度 (mm) 14.8 | 15 | 15.4 | 18.3 | 18.8 | 19.4 | 24.2 | 26.45 | 26.5 | 28.5 | 28.8 | 29 | 30 | 32.65 | 43.7 | 44 | 47 | 47.5 | 48 | 57.9
产品长度 (mm) 14.8 | 15 | 15.2 | 15.4 | 18.8 | 19 | 19.2 | 19.4 | 19.8 | 19.9 | 21.3 | 23.8 | 24 | 24.2 | 24.5 | 24.7 | 24.9 | 25.3 | 26.5 | 27.8 | 28.2 | 28.7 | 28.8 | 28.9 | 29.3 | 31.8 | 32.2 | 32.7 | 32.9 | 33.3 | 35.8 | 40.2 | 40.7 | 40.9 | 44 | 47.5 | 57.9 | 77.6
行间距 (mm) 3.3 | 4 | 4.3 | 7.3
行间距 (in) .12 | .15 | .157 | .17 | .29
连接器高度 (mm) 11 | 11.2 | 12.2 | 14.8 | 14.9 | 14.95 | 15 | 15.6 | 15.8 | 16.15 | 16.2 | 16.25 | 16.3 | 16.5 | 16.6 | 16.8 | 17.05 | 17.5 | 17.95 | 18.05 | 18.3 | 18.4 | 19.5 | 22 | 23.05 | 24.3 | 24.45 | 24.53 | 28.3 | 31.4 | 44.2
连接器高度 (in) .43 | .433 | .441 | .48 | .58 | .582 | .583 | .589 | .591 | .614 | .622 | .63 | .635 | .64 | .642 | .65 | .66 | .661 | .67 | .671 | .689 | .69 | .707 | .71 | .711 | .72 | .724 | .767 | .768 | .866 | .907 | .91 | .956 | .96 | 1.11 | 1.23 | 1.74
线径 (mm²) .35 – 1.5
产品长度 (mm) 14.8 | 15 | 15.2 | 15.4 | 18.8 | 19 | 19.2 | 19.4 | 19.8 | 19.9 | 21.3 | 23.8 | 24 | 24.2 | 24.5 | 24.7 | 24.9 | 25.3 | 26.5 | 27.8 | 28.2 | 28.7 | 28.8 | 28.9 | 29.3 | 31.8 | 32.2 | 32.7 | 32.9 | 33.3 | 35.8 | 40.2 | 40.7 | 40.9 | 44 | 47.5 | 57.9 | 77.6
产品长度 (in) .58 | .583 | .59 | .591 | .598 | .606 | .61 | .74 | .748 | .75 | .763 | .779 | .783 | .838 | .937 | .94 | .952 | .953 | .964 | .97 | .972 | .98 | .99 | 1.04 | 1.043 | 1.09 | 1.11 | 1.12 | 1.13 | 1.134 | 1.15 | 1.25 | 1.27 | 1.29 | 1.3 | 1.31 | 1.41 | 1.583 | 1.602 | 1.61 | 1.73 | 1.87 | 2.28 | 3.05

使用环境

工组温度范围 (°C) -40 – 125 | -40 – 130 | -40 – 170 | -40 – 150
工组温度范围 (°F) -40 – 302 | -40 – 257 | -40 – 266 | -40 – 338
工作温度（最大值） (°C) 125 | 130 | 150 | 170
工作温度（最大值） (°F) 257 | 266 | 302 | 338

操作/应用

电路应用 Signal | 电源 | 电源和信号

行业标准

UL 阻燃性等级 UL 94HB
IP 等级 IP67 | IP69K | IP6K9K | IPX4K | IPX9K
与机构/标准产品兼容 LV214 | SAE/USCAR-2 | USCAR-2

包装特性

封装方法 Bag | Box | Carton | 包装 | 批量 | 盒和纸箱
封装数量 1 | 300 | 500 | 750 | 800 | 1000 | 1100 | 1400 | 1500 | 2000

其他

可维修 否 | 是
能够保证连接器位置 否 | 是

参考编号

TE 内部编号 CAT-N14-RC4812
