该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

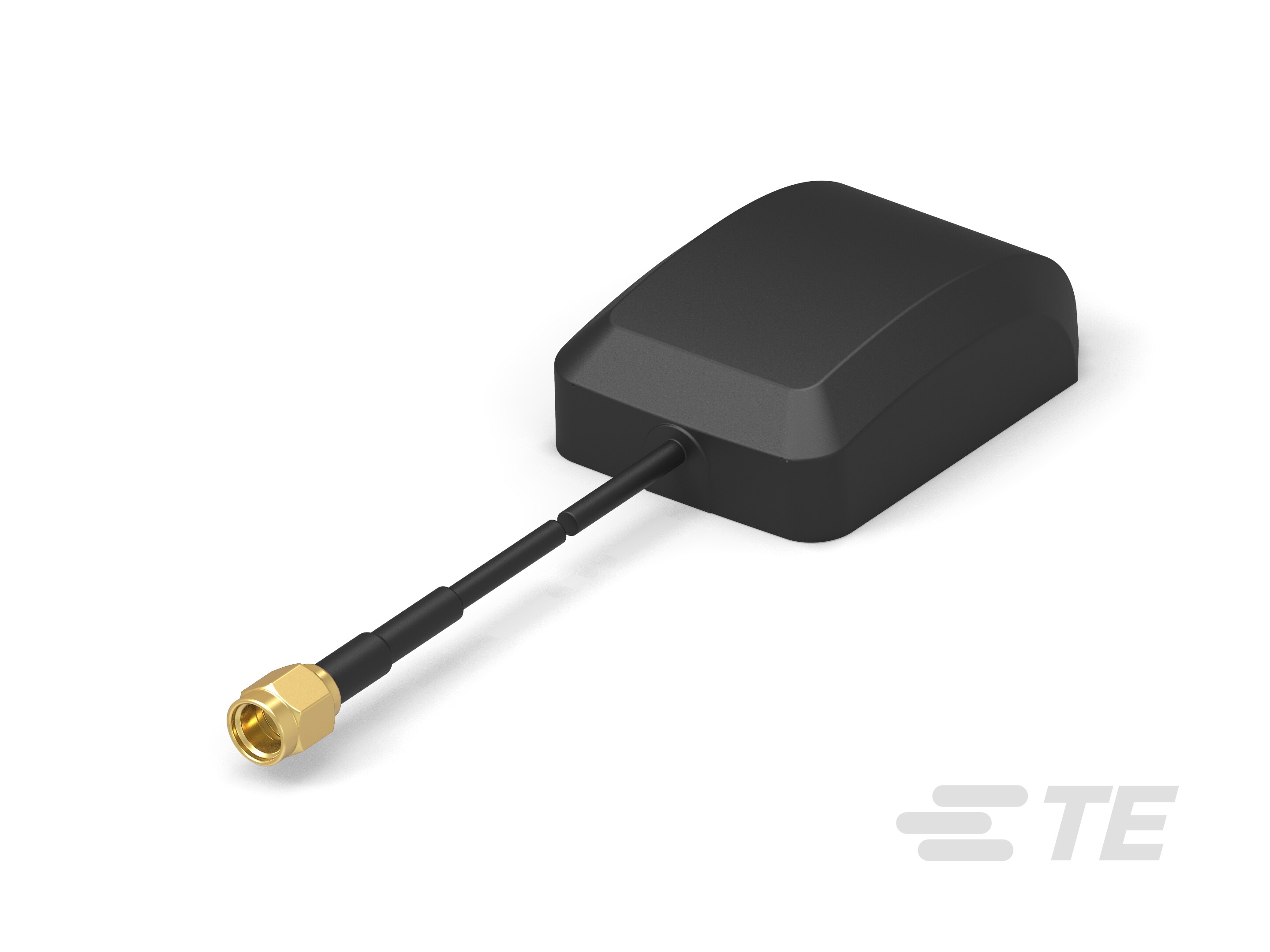

2195891-1

Patch Antenna, Dual Band, GNSS, External Mount, Magnetic Mount, SMA, Directional, Single Port, > 6 dBi Peak Gain

Ext Antenna,SMA,active,GNSS,1558-1615MHz-2195891-1

2195891-1

Patch Antenna, Dual Band, GNSS, External Mount, Magnetic Mount, SMA, Directional, Single Port, > 6 dBi Peak Gain

  • TE 内部编号 2195891-1
  • TE 内部产品描述 Ext Antenna,SMA,active,GNSS,1558-1615MHz

  • 天线类型 : 跳接

  • 频带类型 : 双频段

  • 主要应用 : GNSS

  • 无线应用 : GNSS

  • 安装位置 : 外部

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 天线端接 : SMA

  • 天线产品类型 : 天线

结构特性

  • 天线种类 : 外壳

  • 天线类型 : 跳接

  • 频带类型 : 双频段

  • 安装位置 : 外部

  • 端口配置 : 单端口

电气特征

  • VSWR（最大值） : <1.9:1

  • 天线操作 : 有效

  • 阻抗 (Ω): 50

信号特征

  • 增益（最大值） (dB): 29.4

  • 频段 (MHz): 1559 – 1610

  • 频率类别 : 1420 – 1620

  • 峰值增益 (dBi): > 6

主体特性

  • 产品重量 : 68.25 g [ 2.407 oz ]

机械附件

  • 极化 : RHCP

  • 安装类型 : 磁吸支架

尺寸

  • 电缆绝缘直径（最大值） : 2.6 mm [ .102 in ]

  • 电缆长度 : 3 m [ 9.84 ft ]

  • 产品高度 : 17 mm [ .66 in ]

  • 产品长度 : 50 mm [ 1.96 in ]

  • 产品宽度 : 38 mm [ 1.496 in ]

操作/应用

  • 无线标准 : GPS

  • 天线环境 : 室内

  • 方向性 : 方向

行业标准

  • 主要应用 : GNSS

  • 无线应用 : GNSS

产品供货情况

  • 适用区域 : 全球

包装特性

  • 封装方法 : 袋和盒

其他

  • 精度级别 : 标准

选择您想要保留的属性以查看类似产品。
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。

查看类似产品

产品合规性
