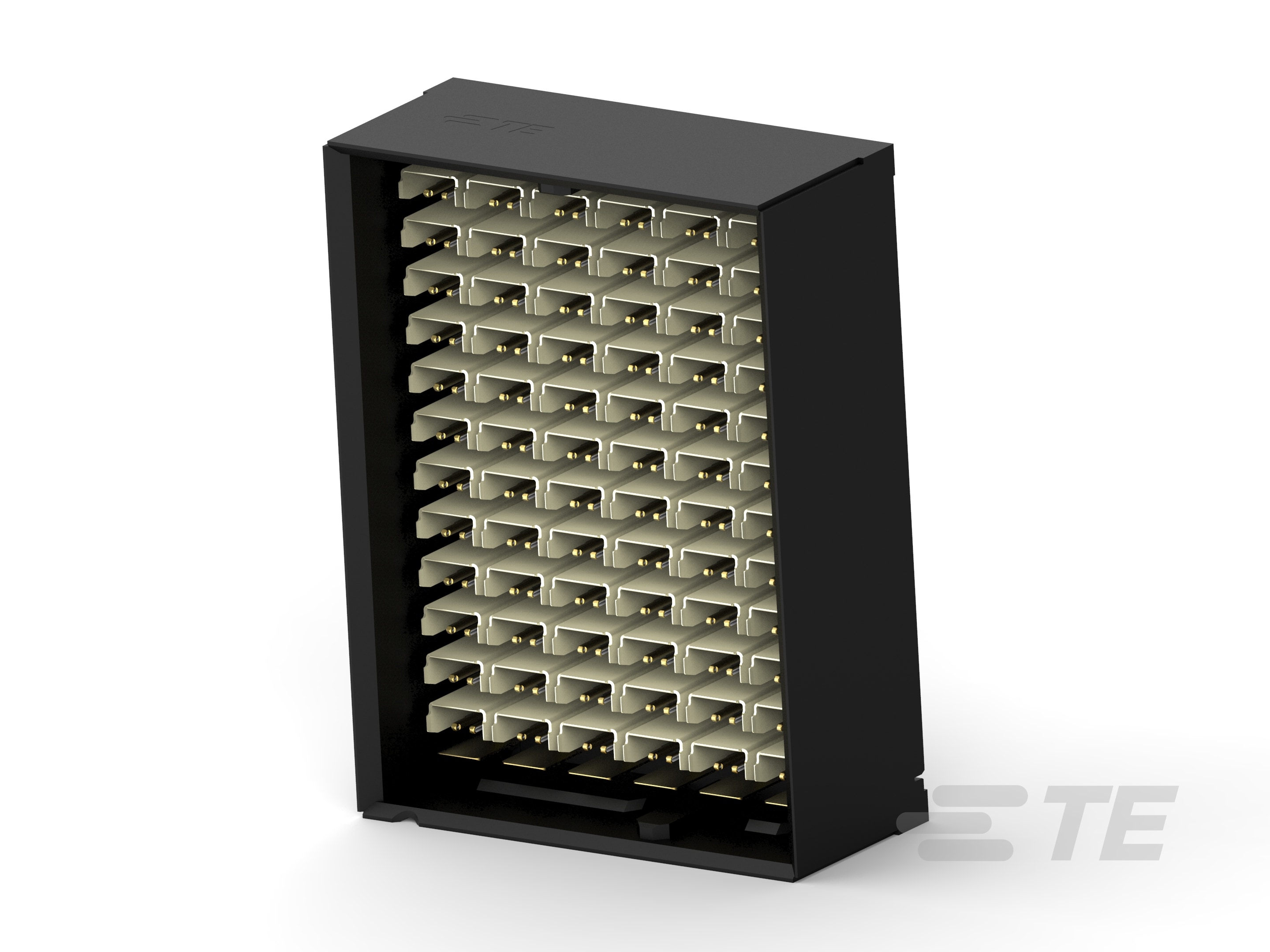

2187655-1

144 Position, 12 Row, 12 Column, PCB Mount Header, Vertical, Fully Shrouded, 3.9 mm [.154 in] Centerline, Unguided Guide Location, Signal, Board Mount

SW PIR HDR BP, 100OHM, 12X6 DEW-2187655-1

2187655-1

144 Position, 12 Row, 12 Column, PCB Mount Header, Vertical, Fully Shrouded, 3.9 mm [.154 in] Centerline, Unguided Guide Location, Signal, Board Mount

  • TE 内部编号 2187655-1
  • TE 内部产品描述 SW PIR HDR BP, 100OHM, 12X6 DEW

  • 位数 : 144

  • 行间距 : 2.5 mm [ .098 in ]

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 行数 : 12

查看所有特性
更多 更少

文档

产品图纸

  • HEADER ASSEMBLY, 12 PAIR, 6 COL, BACKPLANE, 100 OHM, PAIR-IN-ROW, STRADA WHISPER ENG_CD_2187655_A.pdf 英文版本

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器系统 : 板对板

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器类型 : PCB 安装接头

  • 护罩种类 : 全部带罩

结构特性

  • 信号位置数量 : 144

  • 线对数量 : 12

  • 位数 : 144

  • 行数 : 12

  • 列数 : 12

  • PCB 安装方向 : 垂直

  • 引导位置 : 无引导

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 插针

  • 端子额定电流（最大值） (A): .25

端接特性

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 作用/符合标准的尾

  • 导轨硬件 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 连接器安装类型 : 板安装

壳体特性

  • 有带罩的边数 : 0

  • 外壳材料 : 热塑性

  • 中心线（间距） : 3.9 mm [ .154 in ]

尺寸

  • 连接器长度 : 26.2 mm [ 1.03 in ]

  • 连接器高度 : 11.5 mm [ .452 in ]

  • 连接器宽度 : 34.9 mm [ 1.37 in ]

  • 行间距 : 2.5 mm [ .098 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • UL 阻燃性等级 : UL 94V-0

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装方法 : Tube
