2187223-1

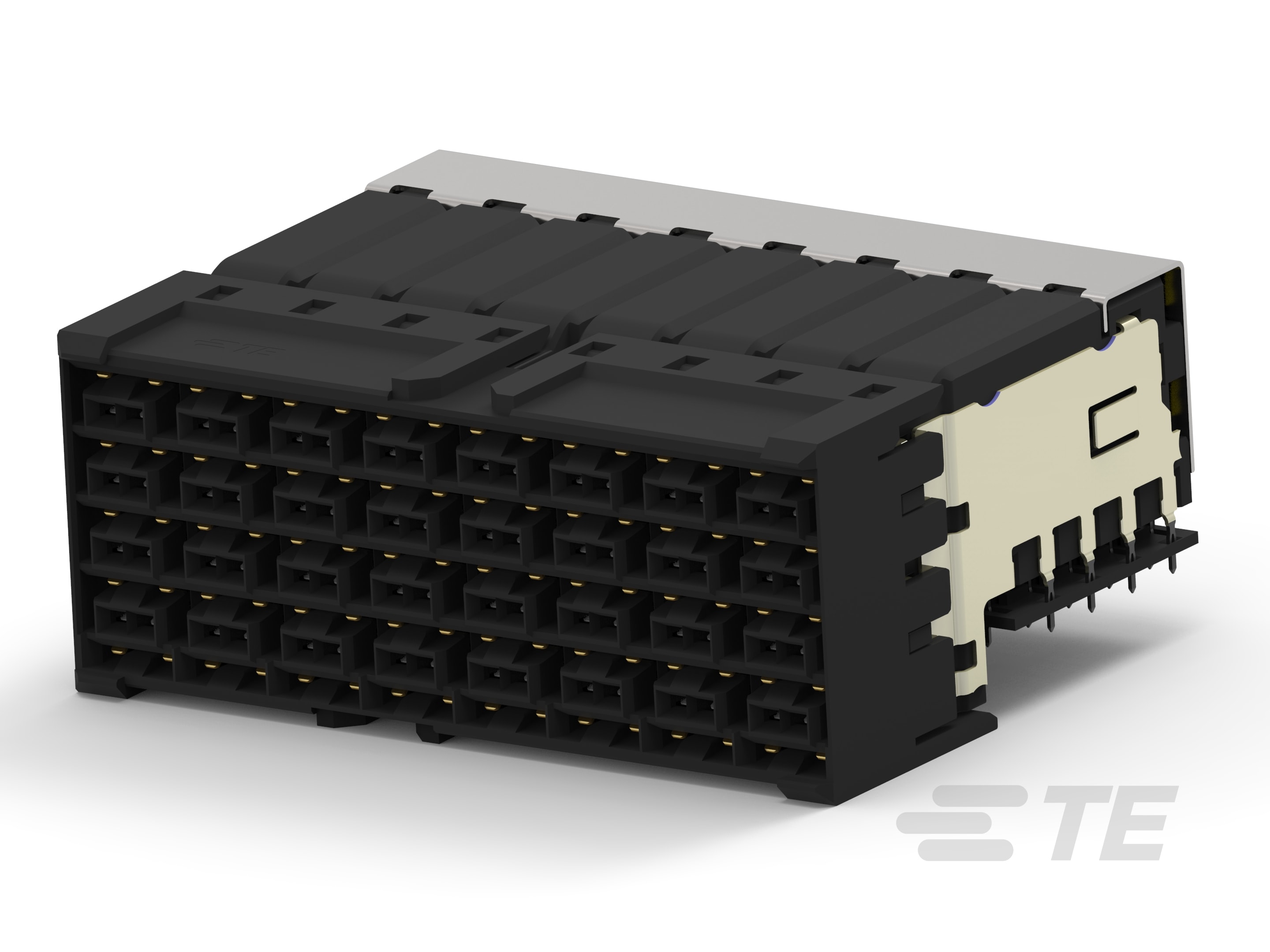

64 Position High Speed Backplane Connector, 4 Row, 8 Column, PCB Mount Receptacle, Right Angle, Unshrouded, 3.9 mm [1.53 in] Centerline

SW PIR RECT, 100OHM, 4X8-2187223-1

2187223-1

64 Position High Speed Backplane Connector, 4 Row, 8 Column, PCB Mount Receptacle, Right Angle, Unshrouded, 3.9 mm [1.53 in] Centerline

  • TE 内部编号 2187223-1
  • TE 内部产品描述 SW PIR RECT, 100OHM, 4X8

  • 位数 : 64

  • 行间距 : 2.5 mm [ .098 in ]

  • 接合对准 : 带有

  • 接合对准类型 : 引导凸耳

  • 行数 : 4

查看所有特性
更多 更少

文档

产品图纸

  • R/A RECEPTACLE ASSEMBLY, 100 OHM 4 PAIR, 8 COLUMN, PAIR-IN-ROW, STRADA WHISPER ENG_CD_2187223_B.pdf 英文版本

产品规格

产品变更通知

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器系统 : 板对板

  • 兼容 PCB 类型 : 背板

  • 连接器和端子端接到 : 印刷电路板

  • PCB 连接器类型 : PCB 安装母端

  • 护罩种类 : 不带罩

结构特性

  • 信号位置数量 : 64

  • 每列的对数 : 4

  • 线对数量 : 32

  • 位数 : 64

  • 行数 : 4

  • 列数 : 8

  • PCB 安装方向 : 直角

  • 引导位置 : 无引导

主体特性

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子额定电流（最大值） (A): .5

端接特性

  • 端接柱体和尾部长度 : 1.88 mm [ .074 in ]

  • PCB 端接方法 : 通孔 - 免焊连接

机械附件

  • PCB 安装对准 : 不带

  • PCB 安装固定 : 带有

  • PCB 安装固定类型 : 作用/符合标准的尾

  • 接合固定 : 不带

  • 导轨硬件 : 不带

  • 接合对准 : 带有

  • 接合对准类型 : 引导凸耳

  • 连接器安装类型 : 板安装

壳体特性

  • 有带罩的边数 : 0

  • 中心线（间距） : 3.9 mm [ 1.53 in ]

尺寸

  • 连接器长度 : 31.7 mm [ 1.248 in ]

  • 连接器高度 : 13.25 mm [ .522 in ]

  • 连接器宽度 : 23.79 mm [ .976 in ]

  • 行间距 : 2.5 mm [ .098 in ]

使用环境

  • 工组温度范围 : -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 电路应用 : Signal

行业标准

  • 与已批准的标准产品兼容 : UL E28476

  • UL 阻燃性等级 : UL 94V-0

  • 与机构/标准产品兼容 : UL

包装特性

  • 封装方法 : 包装
