2170328-1

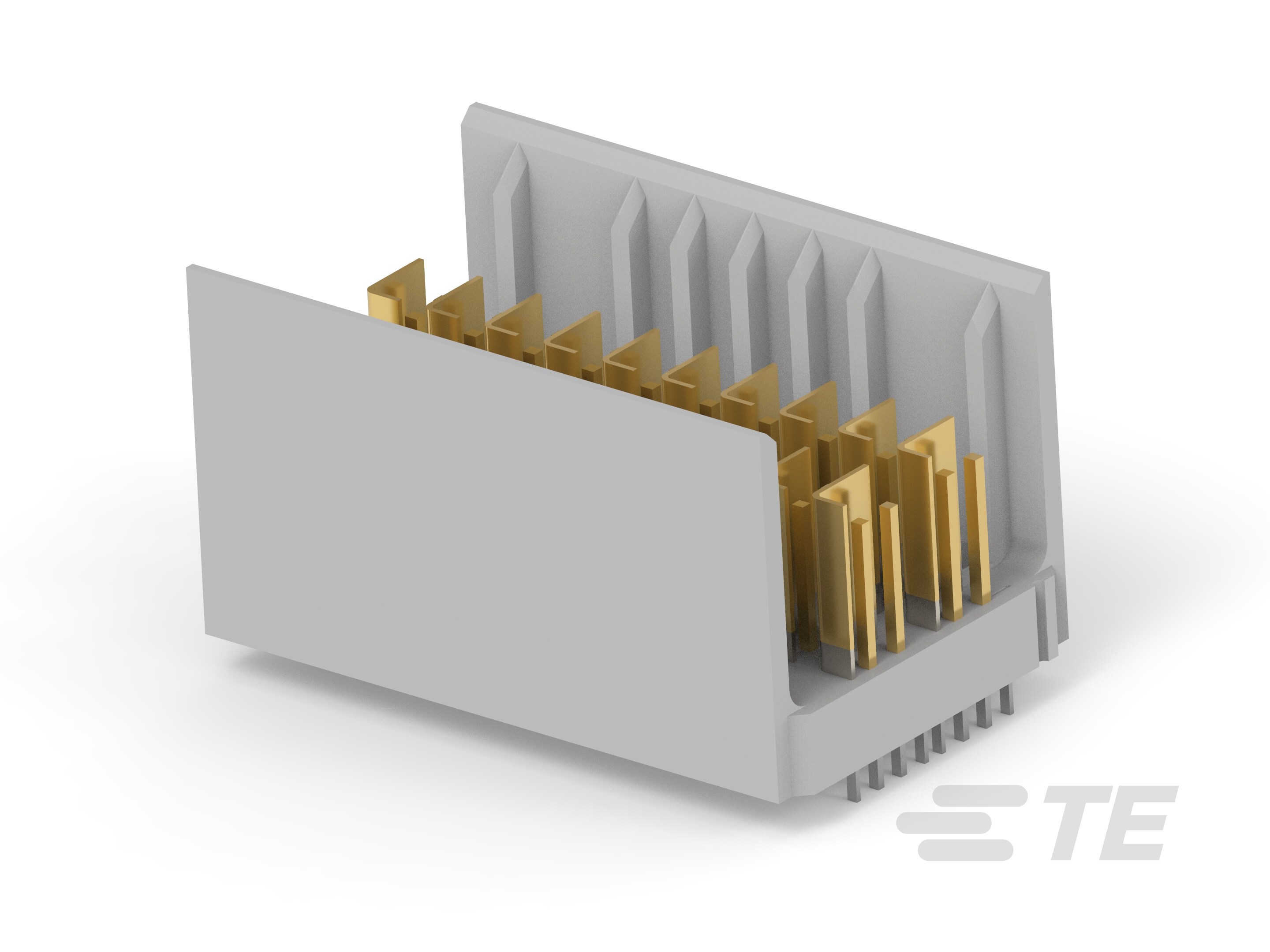

40 Position High Speed Backplane Connector, 2 Row, 10 Column, PCB Mount Header, Vertical, 2.5 mm [.1 in] Centerline, Z-PACK HM-Zd+
2170328-1
40 Position High Speed Backplane Connector, 2 Row, 10 Column, PCB Mount Header, Vertical, 2.5 mm [.1 in] Centerline, Z-PACK HM-Zd+
-
- Z-PACK
- Z-PACK HM-Zd+
- TE 内部编号 2170328-1
- TE 内部产品描述 HMZD+,2PAIRS,10COLS,VERTICAL,ASSEMBLY
-
位数 : 40
-
行间距 : 3 mm [ .118 in ]
-
接合对准 : 带有
-
接合对准类型 : 中心和双
-
行数 : 2
文档
产品图纸
- ASSEMLBY DRAWING 2 PAIR,10 COLUMN,VERTICAL HM ZD+,HEADER ENG_CD_2170328_D.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2170328-1_1.pdf 3D
- 下载查看 ENG_CVM_CVM_2170328-1_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2170328-1_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_2170328-1_1.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-13059_P.pdf 英文版本
- 产品规格 ENG_SS_108-2055-1_A.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
信号排列 : 差分
-
PCB 连接器类型 : PCB 安装接头
结构特性
-
信号位置数量 : 2
-
位数 : 40
-
行数 : 2
-
列数 : 10
-
PCB 安装方向 : 垂直
-
引导位置 : 无引导
电气特征
-
工作电压 (VAC): 250
信号特征
-
每列的差分对数量 : 2
-
数据速率 (Gb/s): ≤12
主体特性
-
主要产品颜色 : 灰色
接触件特性
-
端子类型 : 插针
-
端子基材 : 磷青铜, 黄铜
-
端子接触部电镀材料 : 钯镍打底镀金
-
端子底板材料 : 镍
-
端子额定电流（最大值） (A): .7
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
接合对准 : 带有
-
接合对准类型 : 中心和双
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 2 - 侧面
-
中心线（间距） : 2.5 mm [ .1 in ]
尺寸
-
行间距 : 3 mm [ .118 in ]
使用环境
-
工组温度范围 : -65 – 125 °C [ -85 – 257 °F ]
操作/应用
-
耐用性等级 (Cycles): 250
-
电路应用 : Signal
包装特性
-
封装方法 : Tube
