2141272-1

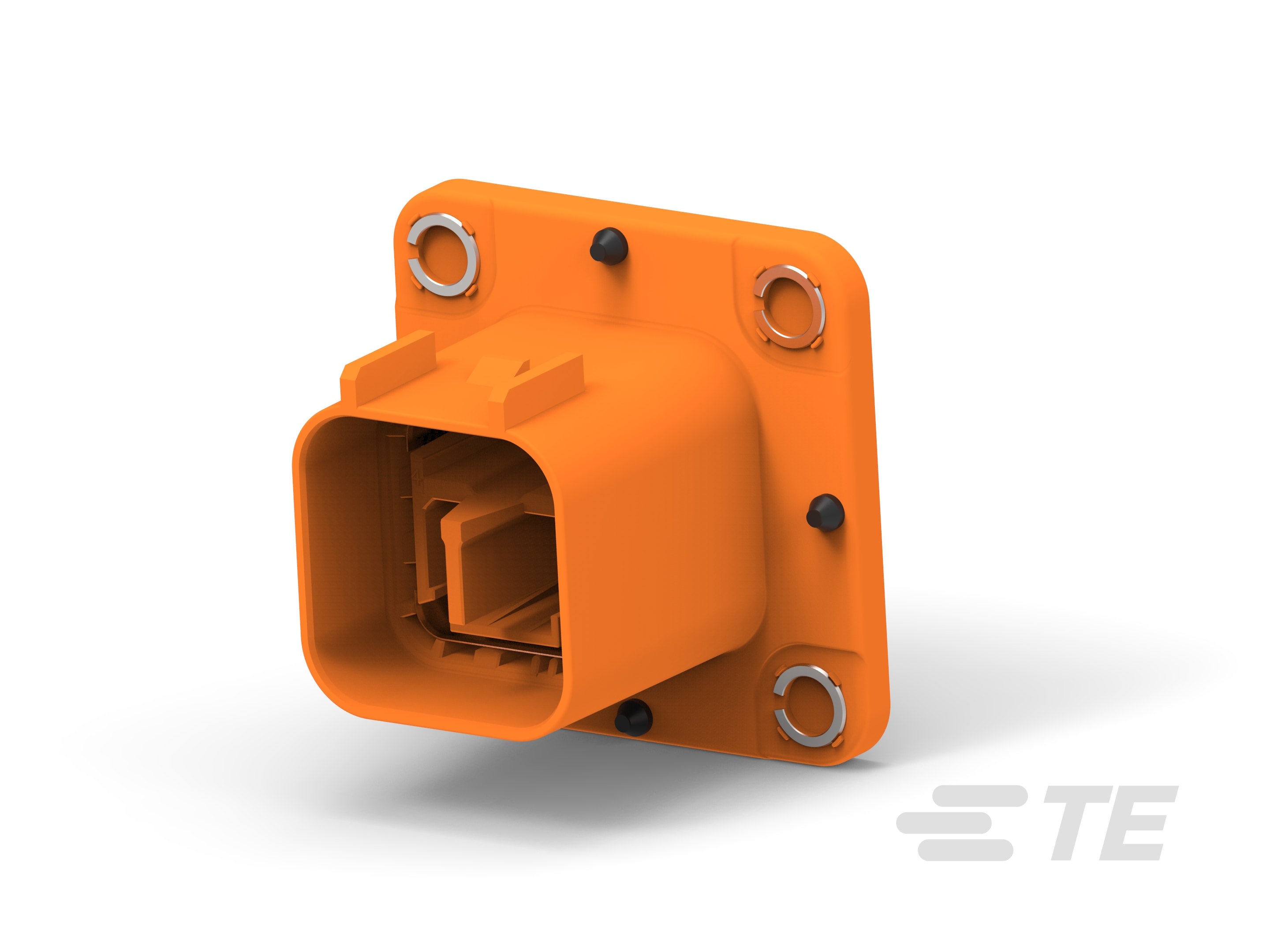

Vertical, Wire-to-Board, 2 Position, 1 Rows, 9.4mm [.37in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, HVA 630
2141272-1
Vertical, Wire-to-Board, 2 Position, 1 Rows, 9.4mm [.37in] Centerline, Silver (Ag), Sealable, Printed Circuit Board, HVA 630
-
- AMP+
- HVA 630
- TE 内部编号 2141272-1
- TE 内部产品描述 2POS, MIXED,HEADER ASSY,CODA
- 所有 High-Voltage Header (3)
-
PCB 安装方向 : 垂直
-
PCB 端接方法 : 通孔 - 免焊连接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
端子额定电流（最大值） (A): 40
文档
产品图纸
- 2 POS 180DEG TAB HEADER ASSY HV CONNECTOR ENG_CD_2141272_F5.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2141272-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2141272-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2141272-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2141272-1_B.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-94100_F5.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
PCB 安装方向 : 垂直
主体特性
-
连接器和键控代码 : A
-
主要产品颜色 : 橙色
接触件特性
-
对接公端宽度 : 6.5 mm [ .255 in ]
-
对接公端厚度 : .8 mm [ .031 in ]
-
端子额定电流（最大值） (A): 40
端接特性
-
PCB 端接方法 : 通孔 - 免焊连接
机械附件
-
面板安装特性 : 带有
-
安装孔 : 带有
-
连接器安装类型 : 面板安装
尺寸
-
连接器长度 : 50 mm [ 1.96 in ]
-
连接器宽度 : 50 mm [ 1.96 in ]
使用环境
-
工组温度范围 : -40 – 140 °C [ -40 – 284 °F ]
操作/应用
-
屏蔽 : 是
-
电路应用 : 电源
