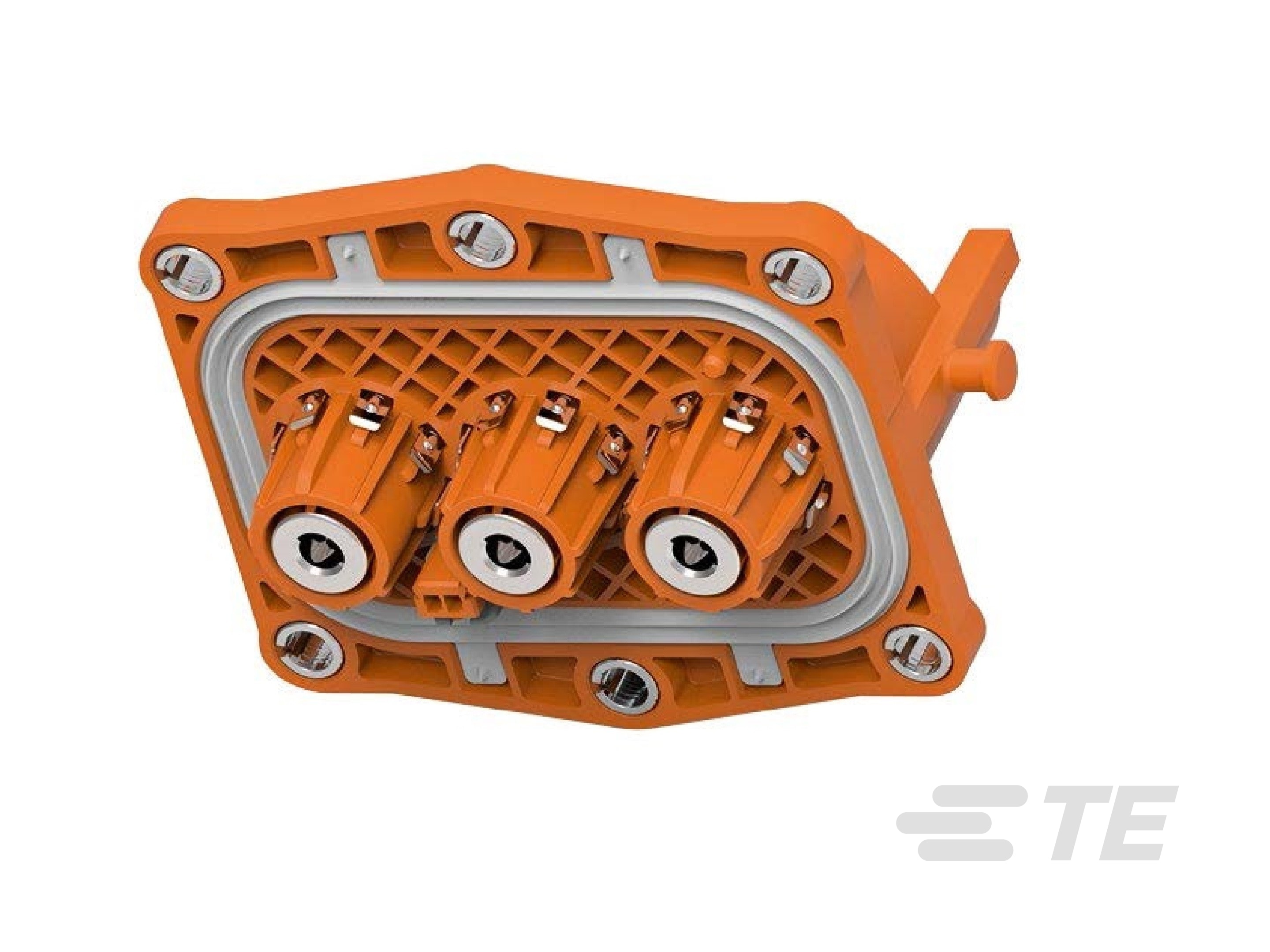

高压 (HV) 接头

凭借在汽车连接系统和高压电力领域积累的 50 多年的经验,TE 能够提供客户所需的连接,以安全、高效且可靠的方式实现混合动力与电动交通这一愿景。TE 广泛的高压 (HV) 连接器产品线可支持混合动力及纯电动汽车中所需的所有接口。

电路 密封 方向 公端宽度 混合 端接方法
2-5 90° | 180° 8、11 等 电缆 | 母排
  1. 打造更环保的汽车 (英文版本)

汽车制造商面临着制造新型电池的压力,这种电池必须更快、更轻、更低成本,同时还要能够在严苛条件下正常工作。TE 与客户合作开发适用于锂离子电池系统的解决方案,该解决方案具有重量轻、体积小、可靠、经济高效等特点。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 连接器系统  线到板, 线到线, 线到设备

  • Sealable 

  • 连接器和端子端接到  印刷电路板

  • 屏蔽  否, 是

  • 混合头  否, 是

结构特性

  • 信号位置数量  1, 2, 7

  • Number of Positions  2, 3, 4, 7

  • 行数  1, 2

  • 节数  1, 2, 3

电气特征

  • 标称电压架构 (V) 600, 750, 850

  • 额定电压(最大值) (VAC) 850

  • 工作电压 (VAC) 850

  • 工作电压 (VDC) 600, 750, 850

  • 额定电压(最大值) (VDC) 600, 750, 850

主体特性

  • 颜色  橙色, 黑色

接触件特性

  • 公端宽度 (mm) 1.2, 2.8, 6.3

  • 公端宽度 (in) .062, .11, .248

  • 公端厚度 (mm) .6, .8

  • 公端厚度 (in) .023, .031

  • 插针直径 (mm) 8, 11

  • 插针直径 (in) .314, .433

  • 接触面电镀  银 (Ag)

端接特性

  • 端接方法  压接/自适应针, 通孔 - 焊接

机械附件

  • PCB 安装固定  不带

  • 面板安装特性  不带

  • PCB 安装对准  不带

  • 安装方向  垂直/180°, 水平/90°

  • 安装孔  不带, 带有

  • 锁定接口  不带, 带有

壳体特性

  • 中心线(间距) (mm) 9.4, 10.4, 11.5, 12, 23

  • 中心线(间距) (in) .37, .409, .452, .472, .905

尺寸

  • 宽度 (mm) 15.4, 38.1, 40.6, 50, 50.4, 53.9, 64.3

  • 宽度 (in) .606, 1.5, 1.59, 1.96, 2.12, 2.53

  • PCB 的外形高度 (mm) 34.6, 39.5

  • PCB 的外形高度 (in) 1.36, 1.55

  • 长度 (mm) 113.2, 35, 38.2, 45.4, 69, 82

  • 长度 (in) 1.37, 1.5, 1.78, 1.96, 2.71, 3.22, 4.45

使用环境

  • 工组温度范围 (°C) -40 – 125, -40 – 125, -40 – 140

  • 工组温度范围 (°F) -40 – 257, -40 – 257, -40 – 284

  • 工作温度(最大值) (°C) 100, 105, 110, 120, 125, 130, 140, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F) 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257, 266, 284

操作/应用

  • 电路应用  Power, Signal, 电源和信号

行业标准

  • 保护等级  IP2B, IP67, IP6K7, IP6K9K

  • UL 易燃性等级  UL 94-HB, 无

包装特性

  • 封装数量  1, 1000, 108, 40, 50

  • 封装类型  包装, 托盘, 盒, 箱
