2132499-1

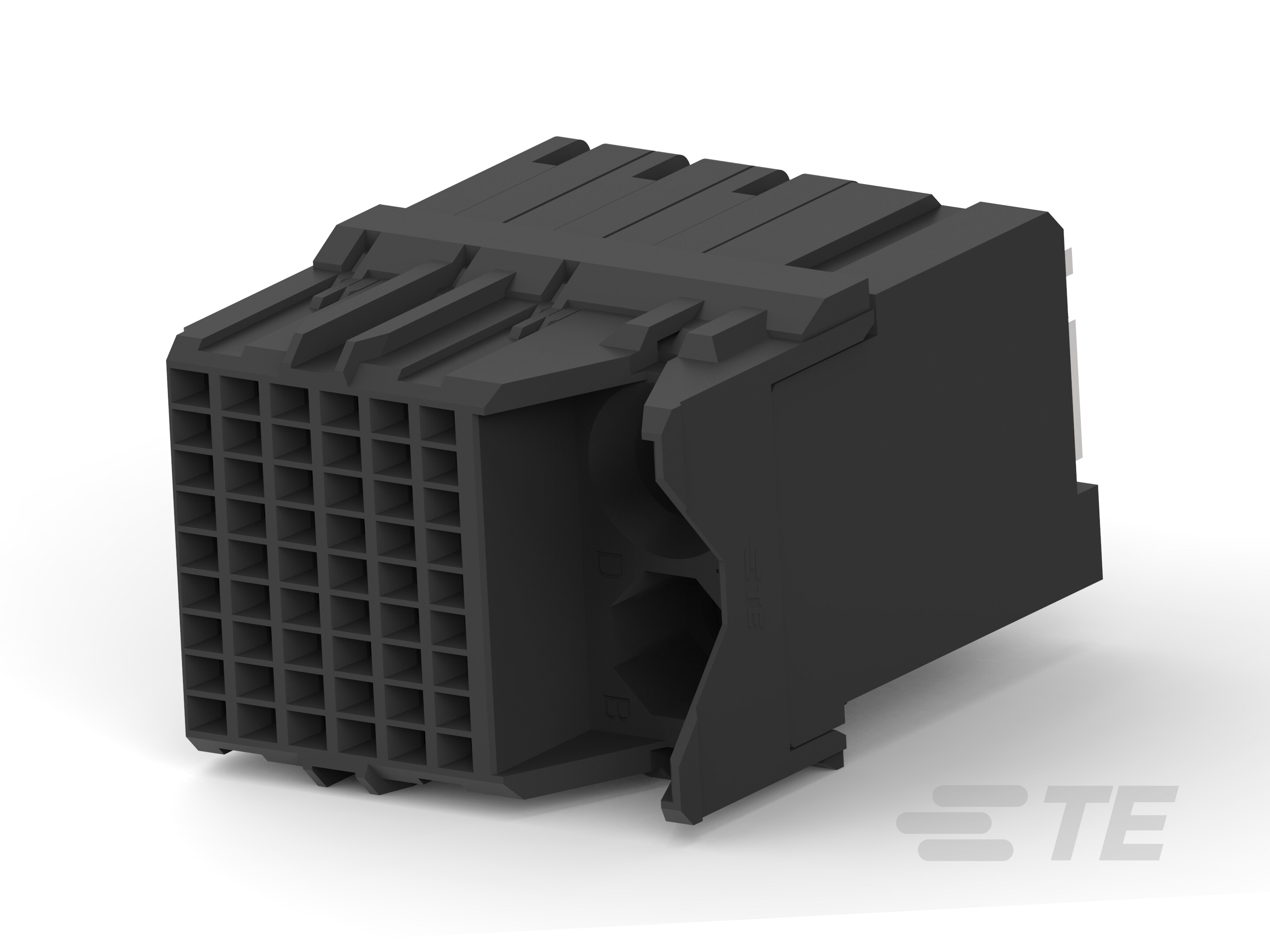

54 Position High Speed Backplane Connector, 9 Row, 6 Column, PCB Mount Receptacle, Right Angle, Unshrouded, 1.9 mm [.075 in] Centerline
2132499-1
54 Position High Speed Backplane Connector, 9 Row, 6 Column, PCB Mount Receptacle, Right Angle, Unshrouded, 1.9 mm [.075 in] Centerline
- TE 内部编号 2132499-1
- TE 内部产品描述 IMP100S,R,RA3P6C,RG,39
-
位数 : 54
-
行间距 : 1.35 mm [ .05 in ]
-
接合对准 : 带有
-
接合对准类型 : 键控
-
行数 : 9
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2132499-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2132499-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2132499-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2132499-1_A.3d_stp.zip 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20111206_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器组件类型 : PCB 安装母端
-
护罩种类 : 不带罩
结构特性
-
位数 : 54
-
行数 : 9
-
列数 : 6
-
PCB 安装方向 : 直角
-
引导位置 : 右
接触件特性
-
端子类型 : 母端
-
端子额定电流（最大值） (A): .75
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 0
-
中心线（间距） : 1.9 mm [ .075 in ]
尺寸
-
行间距 : 1.35 mm [ .05 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
