2109134-1

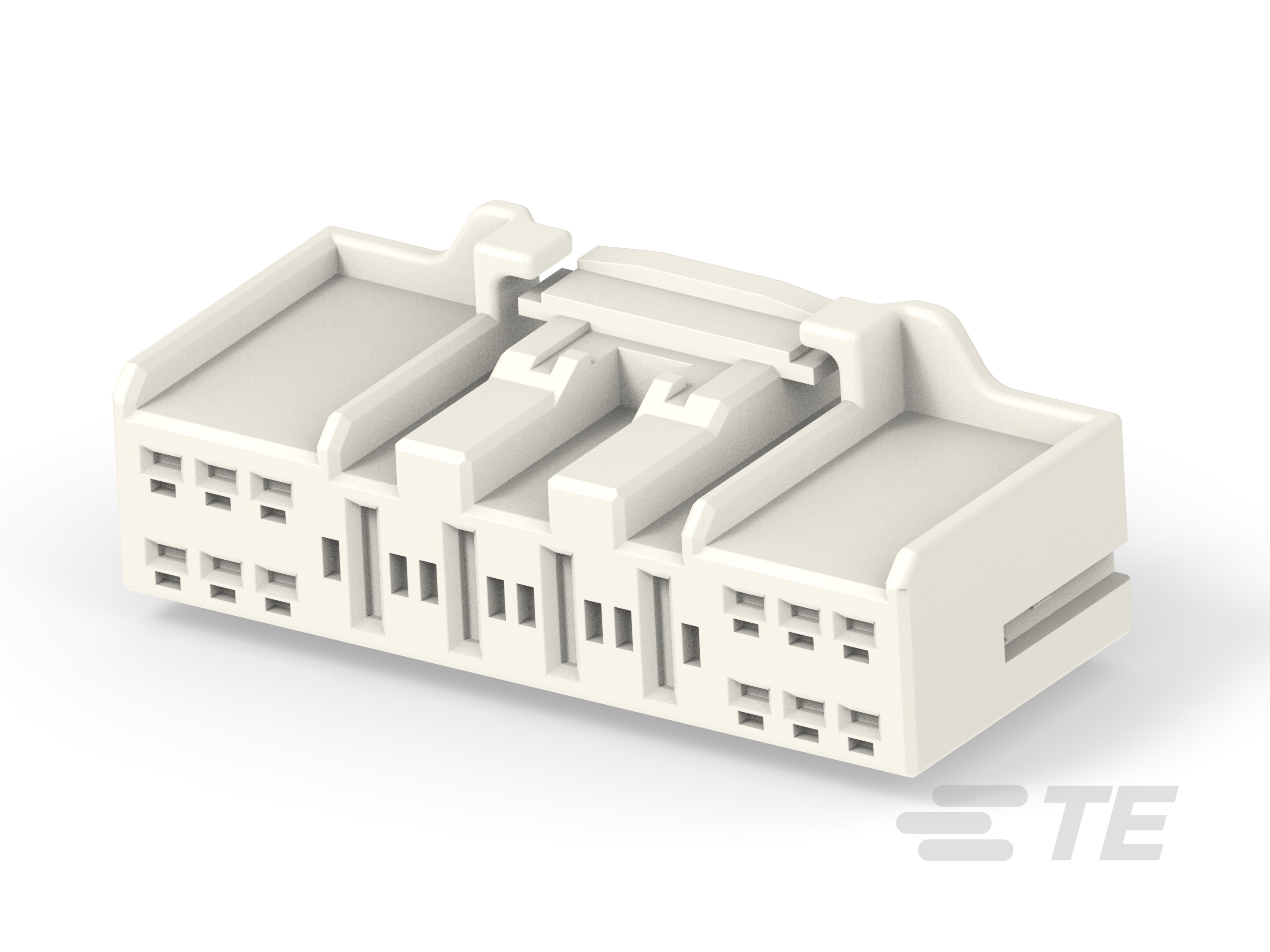

12 V, 16 Position, Automotive Housing for Female Terminals, 3.5 mm / 6.2 mm [.14 in / .24 in] Centerline, Natural, Multilock Connector System

全部查看 Multilock Connector Housing (140)
060/250 HYB 16P PLUG ASSY-2109134-1

2109134-1

12 V, 16 Position, Automotive Housing for Female Terminals, 3.5 mm / 6.2 mm [.14 in / .24 in] Centerline, Natural, Multilock Connector System

全部查看  Multilock Connector Housing (140)
    • Multilock 连接器系统
  • TE 内部编号 2109134-1
  • TE 内部产品描述 060/250 HYB 16P PLUG ASSY

  • 标称电压架构 (V): 12

  • 连接器和壳体类型 : 母端子护套

  • 位数 : 16

  • 可密封 : 否

  • 工组温度范围 (°C): -40 – 130 | -40 – 105

  • 工组温度范围 (°F): -40 – 221 | -40 – 266

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
查看类似产品
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 可密封 : 否

  • 主要锁定特性 : 锁定枪

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 16

  • 行数 : 2

电气特征

  • 工作电压 (VDC): 12

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 (°): 180°

  • 主要产品颜色 : 土黄色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.5mm | 6.3mm

  • 对接公端宽度 (mm): 1.5 | 6.3

  • 对接公端宽度 (in): .06 | .248

  • 端子额定电流（最大值） (A): 50

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极化

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : Polybutylene Terephthalate (PBT)

  • 中心线（间距） (mm): 3.5 | 6.2

  • 中心线（间距） (in): .14 | .24

尺寸

  • 连接器高度 : 18.8 mm [ .74 in ]

  • 产品长度 : 50.7 mm [ 1.99 in ]

  • 产品宽度 : 24 mm [ .945 in ]

  • 行间距 : 5 mm [ .197 in ]

使用环境

  • 工组温度范围 (°C): -40 – 130 | -40 – 105

  • 工组温度范围 (°F): -40 – 221 | -40 – 266

  • 工作温度（最大值） (°C): 105 | 130

  • 工作温度（最大值） (°F): 221 | 266

操作/应用

  • 电路应用 : 电源

包装特性

  • 封装方法 : Tray

  • 封装数量 : 560

其他

  • 可维修 : 是

  • 能够保证连接器位置 : 否
