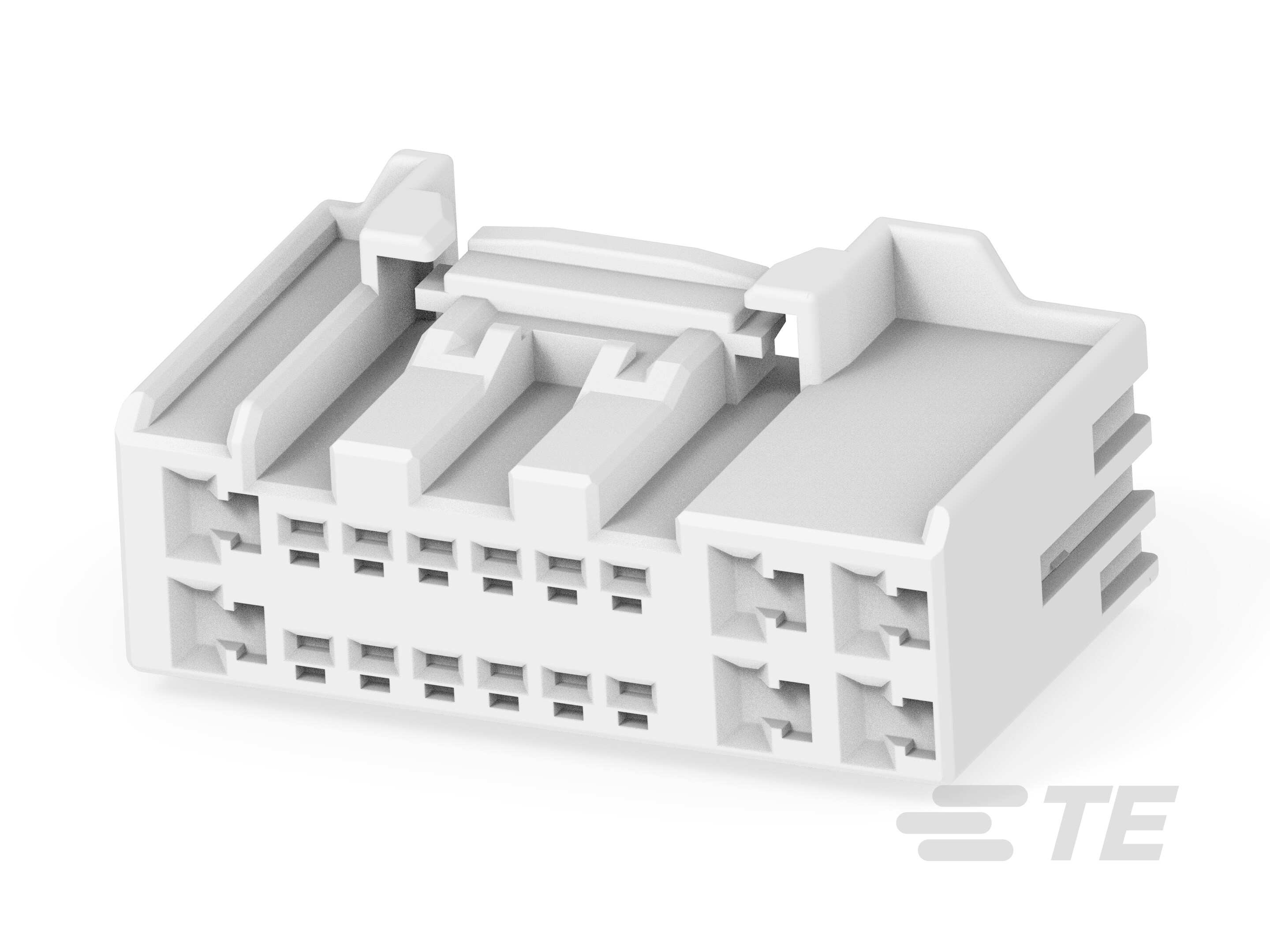

Name: 060/110 18P PLUG ASSY WHI
Brand: MULTILOCK

请查看产品文档，或联系我们以了解最新的机构审批信息。

产品类型特性

结构特性

位数 : 18
行数 : 2

电气特征

工作电压 (VDC): 12
标称电压架构 (V): 12

主体特性

出线角度 (°): 180°
主要产品颜色 : 白色

接触件特性

端子类型 : 母端
端子大小 : 1.5mm | 2.8mm
对接公端宽度 (mm): 1.5 | 2.8
对接公端宽度 (in): .06 | .11

机械附件

接合对准 : 带有
接合对准类型 : 键控
端子位置保证 : 否
应力消除 : 不带
连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)
中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器高度 : 19.6 mm [ .77 in ]
产品长度 : 45 mm [ 1.77 in ]
产品宽度 : 26 mm [ 1.02 in ]
行间距 (mm): 5.9 | 6.35
行间距 (in): .23 | .25

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]
工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Tray
封装数量 : 630

其他

可维修 : 是
能够保证连接器位置 : 否

2109131-1

12 V, 18 Position, Automotive Housing for Female Terminals, 3.5 mm [.138 in] Centerline, White, Wire & Cable, Power, Multilock Connector System

2109131-1

12 V, 18 Position, Automotive Housing for Female Terminals, 3.5 mm [.138 in] Centerline, White, Wire & Cable, Power, Multilock Connector System

标称电压架构 (V): 12

连接器和壳体类型 : 母端子护套

位数 : 18

可密封 : 否

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

文档

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

产品类型特性

连接器形状 : 矩形

混合型连接器 : 是

连接器和壳体类型 : 母端子护套

可密封 : 否

主要锁定特性 : 外壳集成 | 锁定枪

连接器和端子端接到 : 电线和电缆

结构特性

位数 : 18

行数 : 2

电气特征

工作电压 (VDC): 12

标称电压架构 (V): 12

主体特性

出线角度 (°): 180°

主要产品颜色 : 白色

接触件特性

端子类型 : 母端

端子大小 : 1.5mm | 2.8mm

对接公端宽度 (mm): 1.5 | 2.8

对接公端宽度 (in): .06 | .11

机械附件

接合对准 : 带有

接合对准类型 : 键控

端子位置保证 : 否

应力消除 : 不带

连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

外壳材料 : Polybutylene Terephthalate (PBT)

中心线（间距） : 3.5 mm [ .138 in ]

尺寸

连接器高度 : 19.6 mm [ .77 in ]

产品长度 : 45 mm [ 1.77 in ]

产品宽度 : 26 mm [ 1.02 in ]

行间距 (mm): 5.9 | 6.35

行间距 (in): .23 | .25

使用环境

工组温度范围 : -40 – 105 °C [ -40 – 221 °F ]

工作温度（最大值） : 105 °C [ 221 °F ]

操作/应用

电路应用 : 电源

包装特性

封装方法 : Tray

封装数量 : 630

其他

可维修 : 是

能够保证连接器位置 : 否
