产品  描述

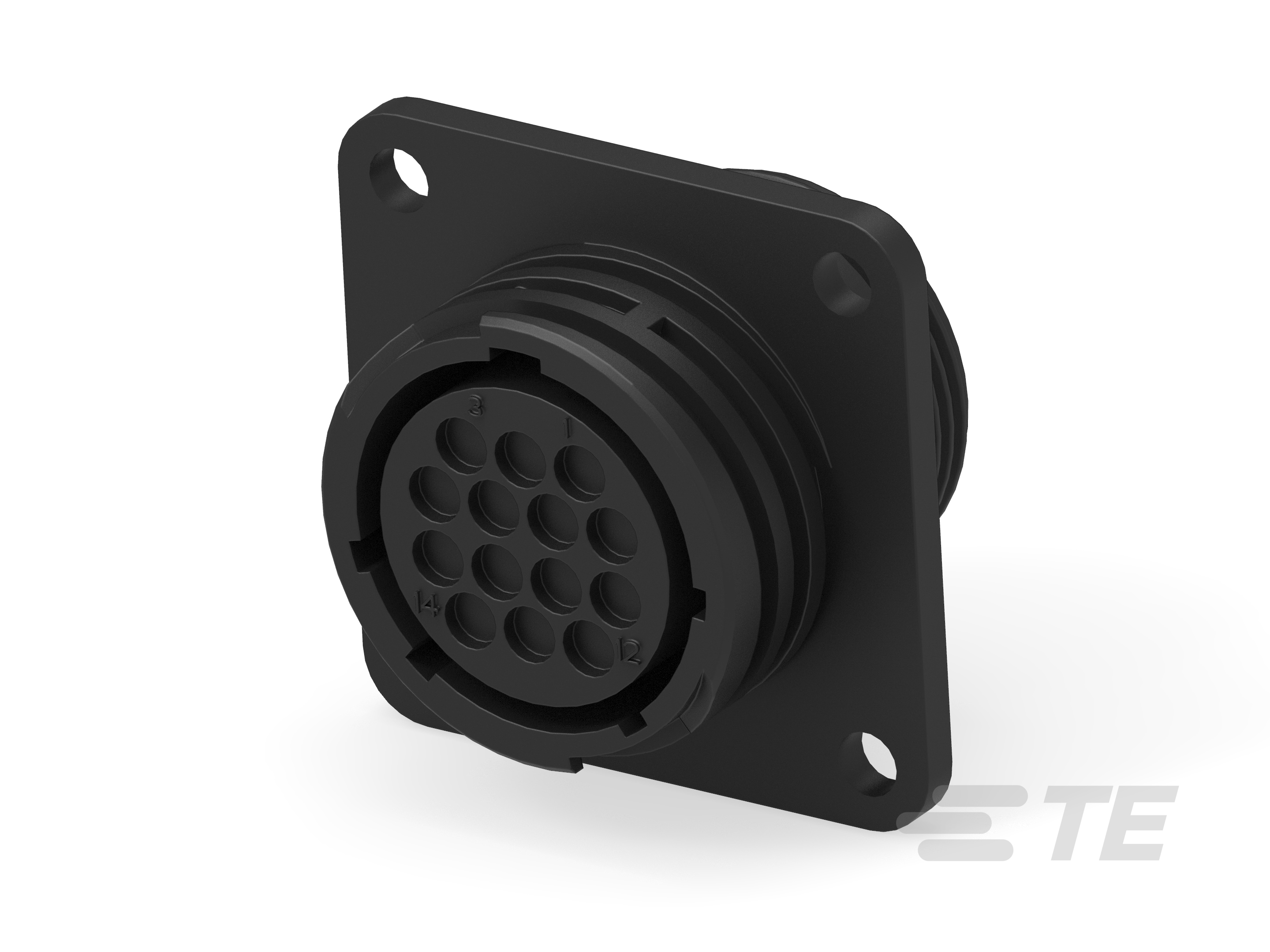

CPC series 1 cable or panel mount connector permit the use of multiple combinations of signal and coaxial circuits in the same housing by accepting durable Multimate contacts. From 4 thru 37 positions. 查看全部 CPC SERIES 1 (57)

产品图纸

目录页/数据表

产品规格

产品环境合规性

使用说明书

机构认证

特性

产品  描述

CPC series 1 cable or panel mount connector permit the use of multiple combinations of signal and coaxial circuits in the same housing by accepting durable Multimate contacts. From 4 thru 37 positions. 查看全部 CPC SERIES 1 (57)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 护套

  • Sealable :

  • 壳体类型 : 母端, 母端

  • 端子类型 : 插座

  • 外壳类型 : 全塑

结构特性

  • Number of Positions : 14

  • 电源针数量 : 0

  • 信号针数量 : 14

  • 键控 : A

  • 反向编号 : 不带

主体特性

  • 螺纹尺寸 : 15/16-20 UNEF-2A

接触件特性

  • 反向极性 : 反向

  • 端子保护 : 带有

机械附件

  • 面板安装特性类型 : 带安装孔的凸缘

  • 连接器安装类型 : Panel

  • 接合对准 : 带有

  • 接合固定 : 带有

  • 接合固定类型 : 螺纹连接

  • 接合对准类型 : 键控

壳体特性

  • 壳体颜色 : 黑色

  • 外壳材料 : 热塑塑料

  • 外壳尺寸 : 17

  • UL 防火等级 : UL 94V-0

  • 主体方向 : 直式

尺寸

  • 导线绝缘直径范围 : 2.54 mm [ .1 in ]

使用环境

  • 流体阻力 :

行业标准

  • 经 VDE 测试 :

包装特性

  • 封装方法 : 标准

  • 封装数量 : 1
