请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

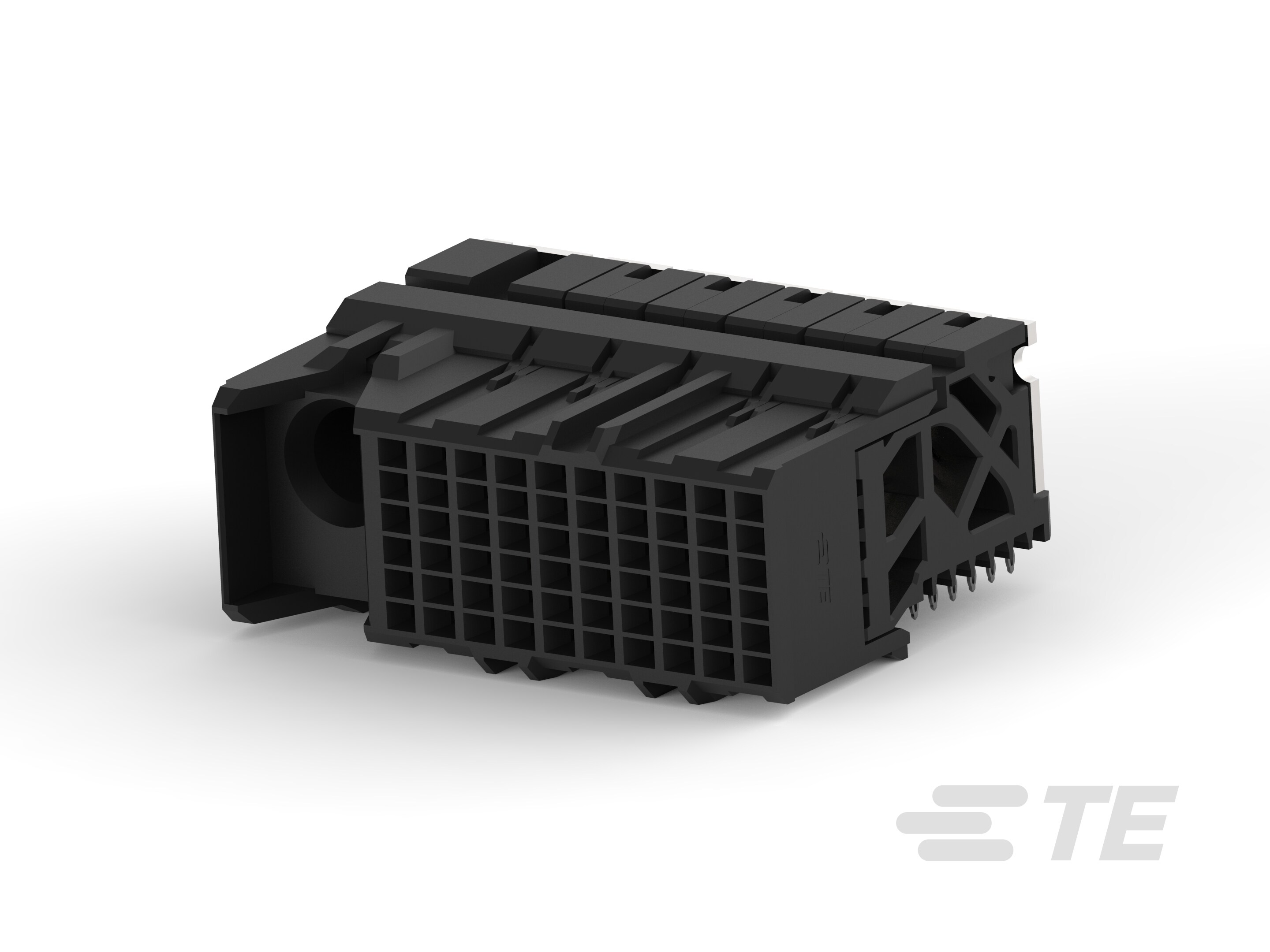

• 连接器系统 : 板对板

• 连接器和端子端接到 : 印刷电路板

• 信号排列 : 差分

• PCB 连接器组件类型 : PCB 安装母端

• 护罩种类 : 不带罩

• 可堆叠 : 否

• 信号位置数量 : 40

• 接地位置数量 : 20

• 线对数量 : 20

• 位数 : 60

• 行数 : 6

• 列数 : 10

• PCB 安装方向 : 直角

• 引导位置 : 左

• 工作电压 (VDC): 30

• 阻抗 (Ω): 100

• 工作电压 (VAC): 30

• 每列的差分对数量 : 2

• 数据速率 (Gb/s): 20 – 25

• 主要产品颜色 : 黑色

• 端子类型 : 插座

• PCB 端子端接区域电镀材料 : 锡

• 端子基材 : 铜合金

• 端子接触部电镀材料 : 金 (Au)

• 端子布局 : 直插式

• 端子形状和构造 : 双梁

• PCB 端子端接区域电镀材料厚度 : 1.27 µm [ 50 µin ]

• 端子接合区域电镀材料厚度 : .762 µm [ 30 µin ]

• PCB 端子端接区域电镀材料表面涂层 : 哑光

• 端子底板材料厚度 : 1.27 µm [ 50 µin ]

• 端子底板材料 : 镍

• 端子额定电流（最大值） (A): .75

• 端接柱体和尾部长度 : 1.2 mm [ .047 in ]

• PCB 端接方法 : 通孔 - 免焊连接

• PCB 安装对准类型 : 定位柱

• PCB 安装固定类型 : 作用/符合标准的尾和螺钉

• 接合固定 : 不带

• PCB 安装固定 : 带有

• 导轨硬件 : 带有

• 接合对准 : 带有

• 接合对准类型 : 引导槽

• 连接器安装类型 : 板安装

• 外壳材料 : LCP - GF（液晶聚合物）

• 端壁位置 : 无

• 有带罩的边数 : 0

• 中心线（间距） : 1.9 mm [ .075 in ]

• 连接器长度 : 26.6 mm [ 1.047 in ]

• 连接器高度 : 10.9 mm [ .429 in ]

• PCB 孔直径 : .39 mm [ .015 in ]

• 连接器宽度 : 20.1 mm [ .791 in ]

• PCB 厚度（建议） (mm): 1.6

• 行间距 : 1.35 mm [ .053 in ]

• 工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]

• 电路应用 : Signal

• 与已批准的标准产品兼容 : UL E28476

• UL 阻燃性等级 : UL 94V-0
