2013029-5

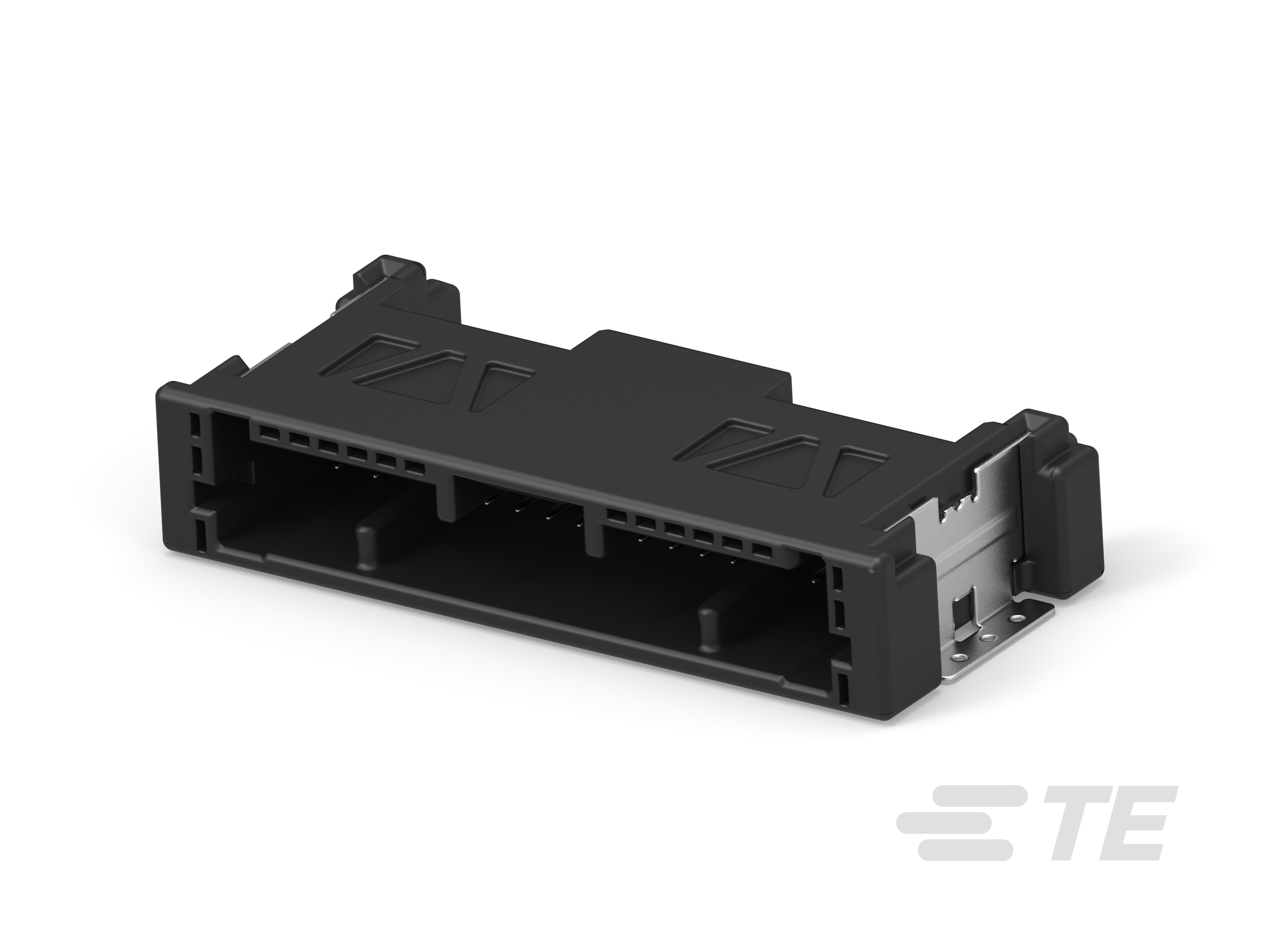

Horizontal, Wire-to-Board, 24 Position, 2 Rows, 1.6mm / 2mm [.079in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, 0.50 Connector System
2013029-5
Horizontal, Wire-to-Board, 24 Position, 2 Rows, 1.6mm / 2mm [.079in] Centerline, Tin (Sn), Printed Circuit Board, Signal, Black, 0.50 Connector System
-
- AMP
- .50 连接器系统
- TE 内部编号 2013029-5
- TE 内部产品描述 0.50 SERIES 24POS CAP ASSY(SMT TYPE)
- 所有 Miniature Automotive I/O Headers (19)
-
PCB 安装方向 : 水平
-
PCB 端接方法 : 表面贴装
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
-
电路应用 : Signal
文档
产品图纸
- CAP ASSY KEY TYPE-A,NON BOSS TYPE,24POSITION,SM TYPE 0.50 SER JPN_CD_2013029_A3.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2013029-5_A.pdf 3D
- PCB 设计 下载 CAD 符号及封装（SnapEDA）
- 下载查看 ENG_CVM_CVM_2013029-5_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2013029-5_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2013029-5_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-5379_D1.pdf 英文版本
- 产品规格 ENG_SS_108-78208_B3.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 否
-
连接器和端子端接到 : 印刷电路板
结构特性
-
信号位置数量 : 24
-
PCB 安装方向 : 水平
电气特征
-
标称电压架构 (V): 12
-
额定电压（最大值） (VDC): 12
-
工作电压 (VDC): 12
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
对接公端厚度 : .4 mm [ .016 in ]
-
对接公端宽度 : .5 mm [ .02 in ]
端接特性
-
PCB 端接方法 : 表面贴装
机械附件
-
安装孔 : 不带
-
接合固定类型 : 锁定接口
尺寸
-
连接器长度 : 37.9 mm [ 1.49 in ]
-
PCB 的外形高度 : 7.9 mm [ .311 in ]
-
连接器宽度 : 19 mm [ .748 in ]
使用环境
-
工作温度（最大值） (°C): 65, 70, 75, 80, 85
-
工作温度（最大值） (°F): 149, 158, 167, 176, 185
-
工组温度范围 : -30 – 85 °C [ -22 – 185 °F ]
操作/应用
-
屏蔽 : 否
-
焊接工艺 : 回流焊接
-
电路应用 : Signal
包装特性
-
封装数量 : 36
其他
-
接口编号 : 2013031
