2007797-1

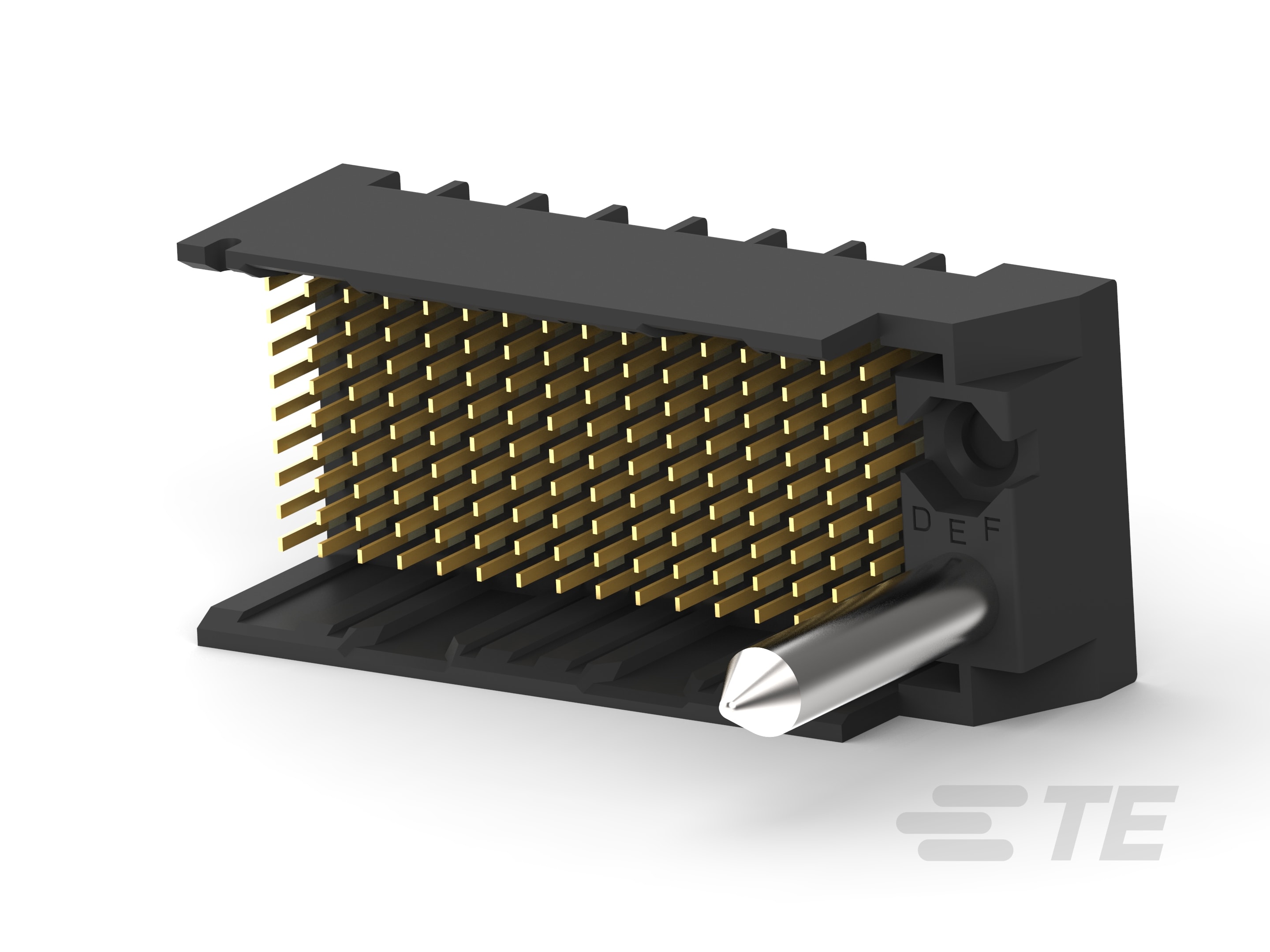

144 Position High Speed Backplane Connector, 9 Row, 16 Column, PCB Mount Header, Vertical, Partially Shrouded, 1.9 mm [.075 in] Centerline
2007797-1
144 Position High Speed Backplane Connector, 9 Row, 16 Column, PCB Mount Header, Vertical, Partially Shrouded, 1.9 mm [.075 in] Centerline
- TE 内部编号 2007797-1
- TE 内部产品描述 IMP100S,H,V3P16C,RG,OEW39,4.5
-
位数 : 144
-
行间距 : 1.35 mm [ .053 in ]
-
接合对准 : 带有
-
接合对准类型 : 键控
-
行数 : 9
文档
产品图纸
- IMPACT, 3 PAIR, 16 COLUMN, HEADER RIGHT GUIDED, OPEN END WALL SIGNAL MODULE, 0.3 ENG_CD_2007797_C.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2007797-1_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2007797-1_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2007797-1_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2007797-1_B.3d_stp.zip 英文版本
数据表/目录页
- 7-1773458-1_IMPACT_BACKPLANE_CONNECTOR_SYSTEM_CATALOG ENG_CS_7-1773458-1_IMPACT_BACKPLANE_CONNECTORS_0919.pdf 英文版本
机构认证
- 机构批件 ENG_AAD_UL_E28476_20111206_B.pdf 英文版本
产品变更通知
规格特性
选择功能和特性来查找类似产品
您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。
产品功能与特性
全选
产品类型特性
-
连接器系统 : 板对板
-
连接器和端子端接到 : 印刷电路板
-
PCB 连接器类型 : PCB 安装接头
-
护罩种类 : 部分带罩
结构特性
-
位数 : 144
-
行数 : 9
-
列数 : 16
-
PCB 安装方向 : 垂直
-
引导位置 : 右
接触件特性
-
端子类型 : 插针
-
端子额定电流（最大值） (A): .75
机械附件
-
接合对准 : 带有
-
接合对准类型 : 键控
-
连接器安装类型 : 板安装
壳体特性
-
有带罩的边数 : 2 - 侧面
-
中心线（间距） : 1.9 mm [ .075 in ]
尺寸
-
行间距 : 1.35 mm [ .053 in ]
使用环境
-
工组温度范围 : -55 – 85 °C [ -67 – 185 °F ]
操作/应用
-
电路应用 : Signal
