2005154-1

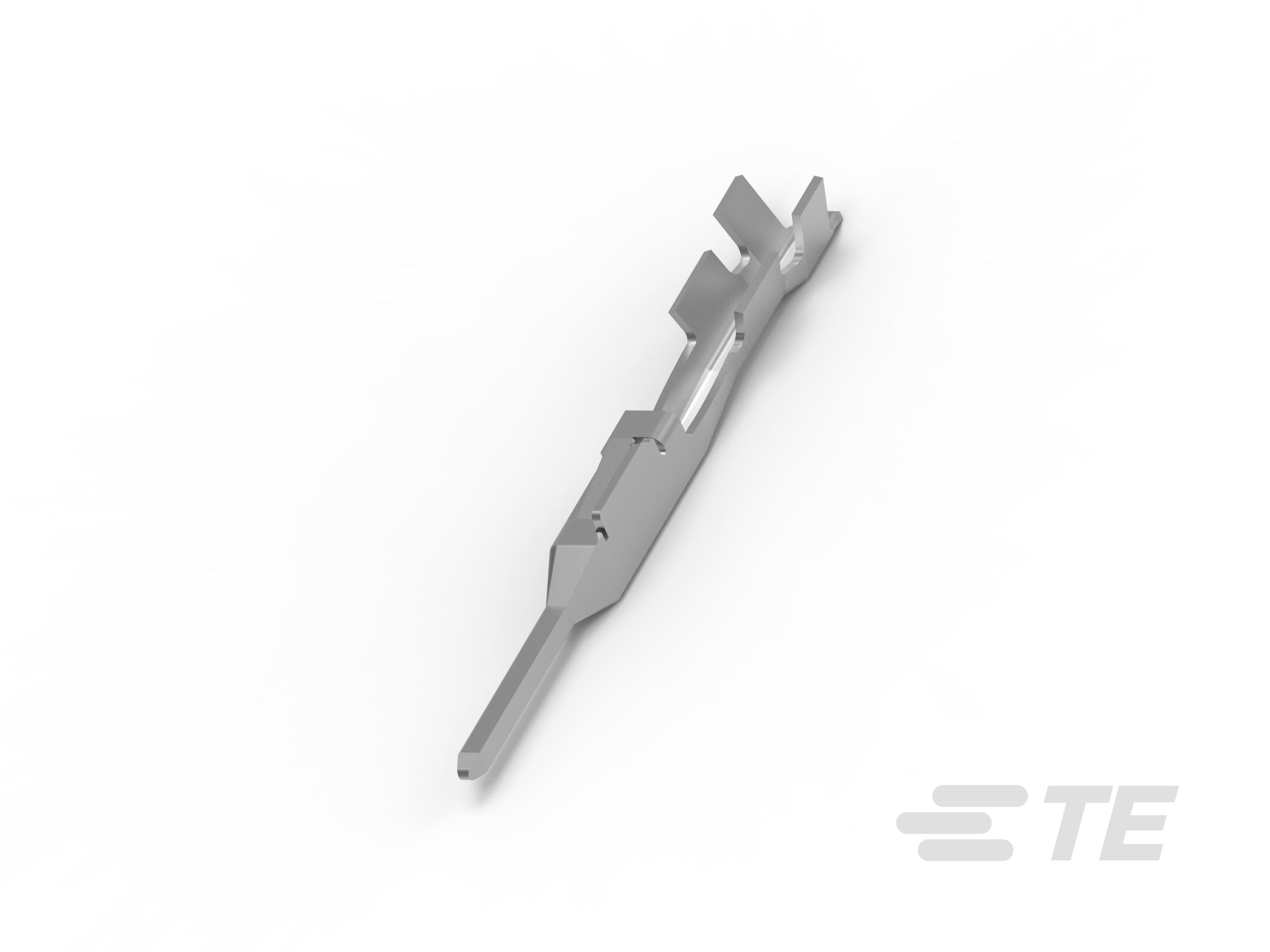

Tab Terminal, 22 – 20 AWG, .37 – .56 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, TH/.025 Connector System
2005154-1
Tab Terminal, 22 – 20 AWG, .37 – .56 mm² Wire, .64 mm [.025 in] Tab Width, Tin (Sn), .64 mm [.025 in] Tab Thickness, TH/.025 Connector System
-
- TH/.025 连接器系统
- TE 内部编号 2005154-1
- TE 内部产品描述 025 TAB CONTACT(S)
- 所有 TH/.025 连接器系统，母端和公端 (17)
-
端子类型 : 公端
-
线径 (AWG): 22 – 20
-
线径 (mm²): .37 – .56
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
文档
产品图纸
- 025 TH TAB CONTACT (S) ENG_CD_2005154_A2.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2005154-1_A.pdf 3D
- 下载查看 ENG_CVM_CVM_2005154-1_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2005154-1_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_2005154-1_A.3d_stp.zip 英文版本
产品规格
- 应用规格 ENG_SS_114-15120_H.pdf 英文版本
- ENG_SS_114-61030_B4.pdf 英文版本
- 产品规格 ENG_SS_108-61468_A.pdf 英文版本
使用说明书
- 使用说明书（非美国） ENG_SS_411-61058_A2.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
插座种类 : 180°
-
主要锁定特性 : 锁定枪
-
可密封 : 否
接触件特性
-
导线端子端接区域电镀材料 : 锡
-
端子制造 : 冲压成形
-
端子大小 : .64mm
-
压接类型 : F 型压接
-
典型额定电流 (A): 5
-
端子类型 : 公端
-
对接公端宽度 : .64 mm [ .025 in ]
-
接触面电镀 : 锡 (Sn)
-
对接公端厚度 : .64 mm [ .025 in ]
端接特性
-
线缆端接方法 : 压接
-
产品端接到 : 导线
尺寸
-
兼容的绝缘直径范围 : 1.1 – 1.3 mm [ .043 – .051 in ]
-
线径 (AWG): 22 – 20
-
线径 (mm²): .37 – .56
-
线径查找 (mm²): .35, .4, .5
-
线径查找 (AWG): 20, 21, 22
使用环境
-
绝缘选项 : 非绝缘
-
工作温度（最大值） (°C): 70, 75, 80
-
工作温度（最大值） (°F): 158, 167, 176
-
工组温度范围 : -40 – 80 °C [ -40 – 176 °F ]
操作/应用
-
与电线基础材料兼容 : 铜
包装特性
-
封装数量 : 10000
-
封装方法 : Reel
其他
-
端子传导 : 0 – 24 A（低功率）
