该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

数据表/目录页

产品变更通知

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : 修剪螺栓

  • 螺钉尺寸 : M12

结构特性

  • 螺栓数量 : 2

电气特征

  • 电压等级 (kV): ≤ 84

主体特性

  • 主要产品材料 :

  • 兼容导体材料 : 铜, 铝

  • 导体类型 : 绞线, 扇形

尺寸

  • 掌孔直径 : 13

  • 内径范围 : 15.8 mm [ .62 in ]

  • 兼容的导体截面范围 (mm²): 16 – 95, 25 – 95

  • 螺栓头尺寸(对边) (mm): 15

  • 兼容导体直径范围 (AWG/kcmil): 4 – 4/0

操作/应用

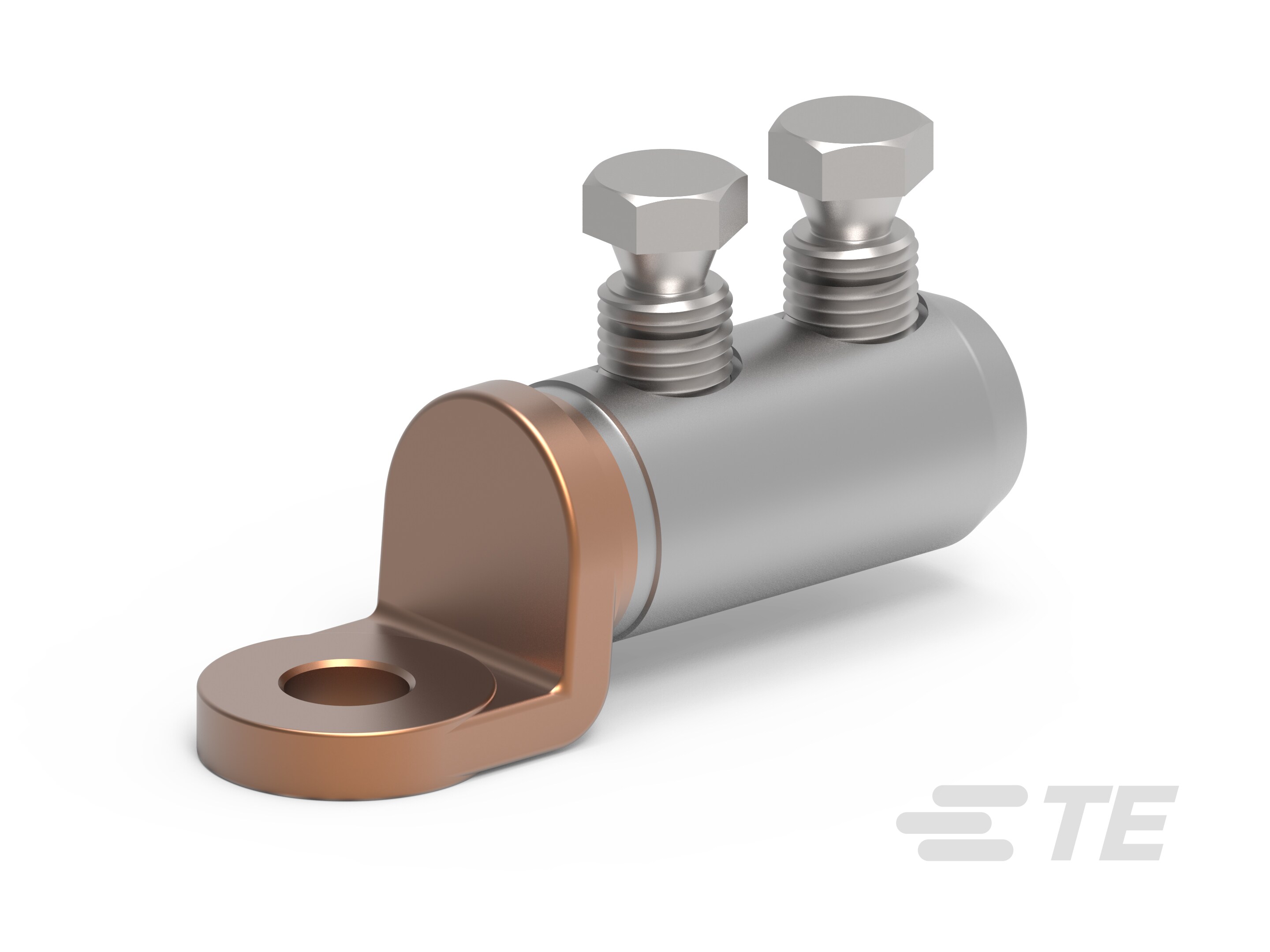

  • 机械式连接器产品类型 : 修剪螺栓终端盒

  • 电源元件应用类型 : 室外使用, 室内使用

行业标准

  • 与已批准的标准产品兼容 : IEC 61238-1 A 类

产品供货情况

  • 产品供货情况 : 全球

其他

  • 导体规格类型 : 公制

产品合规性
