浏览以下产品以查看具体价格

电压等级高达 84 kV 的力矩螺栓连接器

我们的 BLMT 力矩螺栓连接器设计用于高达 84 kV 的中低压电缆终端。三种规格的力矩螺栓连接器能够覆盖从 25 mm² 到 400 mm² 导线的应用。

产品特性

产品供货情况 : 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲
安装技术 : 修剪螺栓
电压等级 (kV): ≤ 84 | ≤ 42
兼容导体材料 : 铜 | 铝
导体类型 : 实芯 | 扇形 | 柔性 | 柔性导线 | 绞线

产品	TE 产品编号	文档	产品供货情况	电压等级	兼容导体材料	导体类型	兼容导体直径范围	兼容的导体截面范围	主要产品材料	螺栓数量	掌孔直径	导体规格类型	阻塞	欧盟 RoHS 符合性	欧盟 ELV 符合性
BLMT-95/240-17	E01991-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	70 – 240 mm², 95 – 300 mm², 185 – 240 mm²	铝	2	17	-	-	-	-
BLMT-120/300-17	E26422-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	250 – 500 AWG/kcmil, 500 – 600 AWG/kcmil	120 – 185 mm², 120 – 240 mm², 120 – 300 mm², 150 – 300 mm², 240 – 300 mm²	铝	2	17	-	-	-	-
BLMT-25/95-17	D10789-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 4/0 AWG/kcmil, 4 – 2 AWG/kcmil, 4 – 2/0 AWG/kcmil, 4 – 4/0 AWG/kcmil	10 – 50 mm², 16 – 95 mm², 25 – 35 mm², 25 – 70 mm², 25 – 95 mm², 50 – 95 mm²	铝	1	17	-	-	-	-
BLMT-120/300-13	F62708-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	250 – 400 AWG/kcmil, 250 – 500 AWG/kcmil, 250 – 600 AWG/kcmil, 300 – 600 AWG/kcmil, 500 – 600 AWG/kcmil	120 – 185 mm², 120 – 240 mm², 120 – 300 mm², 150 – 300 mm², 240 – 300 mm²	铝	2	13	-	-	-	-
BLMT-35/150-13	F61108-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 250 AWG/kcmil, 1/0 – 4/0 AWG/kcmil, 2/0 – 2/0 AWG/kcmil, 2 – 300 AWG/kcmil	35 – 150 mm², 50 – 120 mm², 50 – 95 mm², 70 mm²	铝	1	13	-	-	-	-
BLMT-95/240-13	E44865-000	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 3/0 – 600 AWG/kcmil, 350 – 500 AWG/kcmil	70 – 240 mm², 95 –150 mm², 95 – 300 mm², 185 – 240 mm²	铝	2	13	-	-	-	-
BLMT-35/150-17	D80047-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 2/0 AWG/kcmil, 1/0 – 250 AWG/kcmil, 1/0 – 4/0 AWG/kcmil, 2 – 1/0 AWG/kcmil, 2 – 300 AWG/kcmil	35 – 50 mm², 35 – 150 mm², 50 – 120 mm², 50 – 70 mm², 50 – 95 mm²	铝	1	17	-	-	-	-
BLMT-25/95-13	A23668-000	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 4/0 AWG/kcmil, 4 – 2 AWG/kcmil, 4 – 2/0 AWG/kcmil, 4 – 4/0 AWG/kcmil	10 – 50 mm², 16 – 95 mm², 25 – 35 mm², 25 – 70 mm², 25 – 95 mm², 50 – 95 mm²	铝	1	13	-	-	-	-
BLMT-16/95-RS-13	2002443-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	扇形, 绞线	4 – 4/0 AWG/kcmil	16 – 95 mm², 25 – 95 mm²	铝	2	13	公制	-	-	-
BLMT-50/150-RS-13	2002444-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	扇形, 绞线	1/0 – 250 AWG/kcmil, 1/0 – 300 AWG/kcmil	50 – 120 mm², 50 – 150 mm²	铝	2	13	公制	-	-	-
BLMT-16/95-RSB-13	2002447-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	扇形, 绞线	4 – 4/0 AWG/kcmil	16 – 95 mm², 25 – 95 mm²	铝	2	13	公制	-	-	-
BLMT-800-80x40-2D14X40	2062424-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	800 mm²	铝	4	14	-	-	-	-
BLMT-800-50X56-D21	2062425-1	\u4EA7\u54C1\u56FE\u7EB8	中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	800 mm²	铝	4	21	-	-	-	-
BLMT-400 FLEX-15	2107983-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 42 kV	铝	柔性导线	800 – 800 AWG/kcmil	400 mm²	铝	4	15	公制	-	-	-
BLMT-400 FLEX-13	2107983-4	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 42 kV	铝	柔性导线	800 – 800 AWG/kcmil	400 mm²	铝	4	13	公制	-	-	-
BLMT-95/240-13-CN	2197976-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 84 kV	铜, 铝	实芯, 绞线	4/0 – 500 AWG/kcmil	95 – 240 mm²	铝	2	13	公制	-	-	-
BLMT-25/95-13-CN	2259198-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 84 kV	铜, 铝	实芯, 绞线	4 – 4/0 AWG/kcmil	25 – 95 mm²	铝	1	13	公制	-	-	-
BLMT-35/150-13-CN	2259204-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 84 kV	铜, 铝	实芯, 绞线	2 – 300 AWG/kcmil	35 – 150 mm²	铝	1	13	公制	-	-	-
BLMT-120/300-13-CN	2259216-1	\u4EA7\u54C1\u56FE\u7EB8	中国	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	120 – 300 mm²	铝	2	13	公制	-	-	-
BLMT-240CU-240/400AL-13	2832001-4	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	扇形, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	240 – 400 mm²	铝	1	13	公制	-	-	-
BLMT-800/1000-17	2832081-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 绞线	405.3 – 506.7 AWG/kcmil	800 – 1000 mm²	铝	4	17	公制	-	-	-
BLMT-800/1000-21	2832081-2	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	800 – 1000 mm²	铝	4	21	公制	-	-	-
BLMT-800/1000-2X13	2832081-3	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	800 – 1000 mm²	铝	4	13	公制	-	-	-
BLMT-150/400 MK2-13	2832179-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	300 – 500 AWG/kcmil, 600 – 600 AWG/kcmil	150 – 400 mm², 150 – 240 mm², 185 – 300 mm², 300 mm²	铝	3	13	公制	-	-	-
BLMT-150/400 MK2-17	2832179-2	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	300 – 500 AWG/kcmil, 300 – 800 AWG/kcmil, 400 – 600 AWG/kcmil, 600 – 600 AWG/kcmil	150 – 400 mm², 150 – 240 mm², 185 – 300 mm², 300 mm²	铝	3	17	公制	-	-	-
BLMT-150/400 MK2-2X13	2832179-4	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	300 – 500 AWG/kcmil, 600 – 600 AWG/kcmil	150 – 400 mm², 150 – 240 mm², 185 – 300 mm², 300 mm²	铝	3	13	公制	-	-	-
BLMT-150/400 MK2-2X13-50	2832179-6	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	300 – 500 AWG/kcmil, 600 – 600 AWG/kcmil	150 – 400 mm², 150 – 240 mm², 185 – 300 mm², 300 mm²	铝	3	17	公制	-	-	-
BLMT-500/630 MK2-13	2832180-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	1000 – 1243.32 AWG/kcmil	500 – 630 mm²	铝	3	13	公制	-	-	-
BLMT-500/630 MK2-17	2832180-2	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	500 – 630 mm²	铝	3	17	公制	-	-	-
BLMT-500/630 MK2-21	2832180-3	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	1000 – 1243.32 AWG/kcmil	500 – 630 mm²	铝	3	21	公制	-	-	-
BLMT-500/630 MK2-2X13	2832180-4	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	500 – 630 mm²	铝	3	13	公制	-	-	-
BLMT-500/630 MK2-2X13-50	2832180-5	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 柔性, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	500 – 630 mm²	铝	3	13	公制	-	-	-
BLMT-50/185S-240R-13/17	2832269-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 柔性, 绞线	1/0 – 300 AWG/kcmil, 4/0 – 400 AWG/kcmil	50 – 240 mm², 50 – 150 mm², 95 – 185 mm²	铝	2	13, 17	公制	是	-	-
BLMT-630/800R1AL-13/17	2832272-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	全球	≤ 84 kV	铜, 铝	实芯, 绞线	2/0 – 500 AWG/kcmil, 3/0 – 300 AWG/kcmil, 350 – 500 AWG/kcmil	630 – 800 mm²	铝合金	3	13, 17	公制	是	-	-
BLMT-16/70S-95R-13/17	2832291-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	1/0 – 4/0 AWG/kcmil, 4 – 2 AWG/kcmil, 4 – 2/0 AWG/kcmil, 4 – 4/0 AWG/kcmil	16 – 95 mm², 25 – 35 mm², 25 – 70 mm², 25 – 95 mm², 50 – 95 mm²	铝合金	1	13, 17	公制	是	-	-
BLMT-150/400-13/17	2832293-1	\u4EA7\u54C1\u56FE\u7EB8	全球	≤ 84 kV	铜, 铝	实芯, 扇形, 绞线	300 – 500 AWG/kcmil, 600 – 600 AWG/kcmil	150 – 400 mm², 150 – 240 mm², 185 – 300 mm², 300 mm²	铝合金	3	13, 17	公制	是	-	-

概述

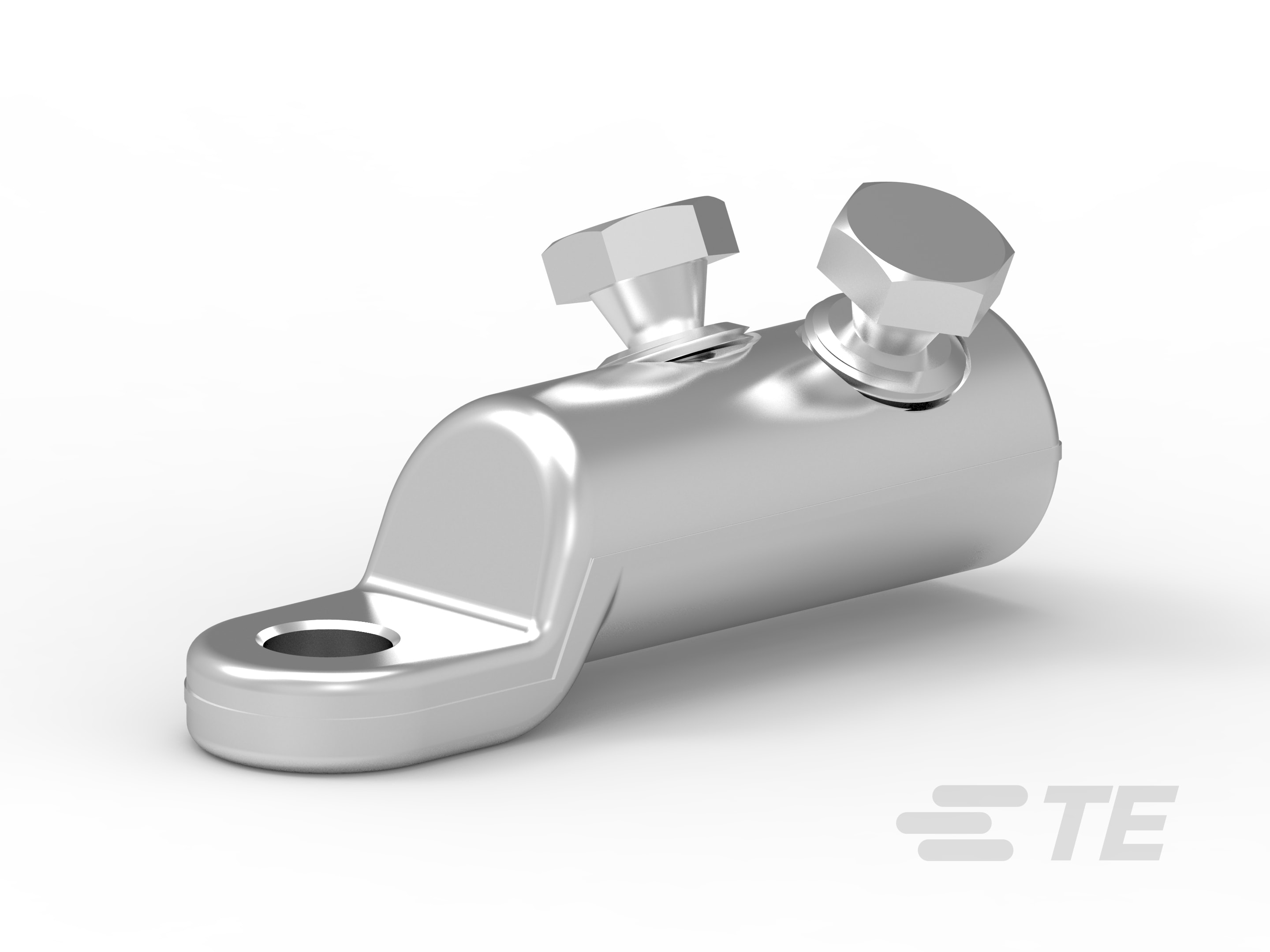

我们的 BLMT 机械电缆端子产品由镀锡本体、剪切螺栓头和用于小线径导线的插片组成。 这些接触螺栓由特殊铝合金制成，是带六角头的双剪螺栓头。螺栓用高度润滑剂处理。接触螺栓一旦剪掉头部，就不可拆卸。机械端子本体由高强度镀锡铝合金制成。导线孔的内表面有槽。我们的机械电缆端子适用于户外和户内应用，提供不同的掌孔大小。本文所述的螺栓配件专门用于高达 42 kV 的中压电缆附件。它们也可以在 1 kV 范围内使用。在电缆附件中使用机械端子之前，请确认它们适用于给定的应用，如有必要，请咨询我们的专家。

主要特性

涵盖从 25 mm² 到 400 mm² 的广泛应用
紧凑型设计，易于使用标准套筒扳手进行安装
可与几乎所有类型的导线和材料一起使用

扭矩控制剪头螺栓可确保良好的电气接触
预构造设计，完美契合高达 84 kV 的中高压电缆附件
可用于热缩和冷缩电缆附件

机械电缆端子

改善电网连接

地下电力网

我们的机械式连接器系列

了解我们的剪切螺栓连接器、接线片和接头系列

常见问题

常见问题解答

问：TE 的机械电缆端子的用途是什么？

答：您可以使用我们的机械电缆端子将铝或铜导线连接到铝和铜棒。

问：机械电缆端子由什么材料制成？

答：我们的机械电缆端子由镀锡铝合金本体和铝合金剪切头螺栓制成。

问：如何安装机械电缆端子？

答：我们的机械电缆端子带剪切螺栓头，可通过标准扳手进行安装。剪切螺栓头经过预设计，可按适当的扭矩水平剪切，确保每个螺栓都施加正确的扭矩，从而确保端子和导线之间实现良好的电气接触。

问：机械电缆端子覆盖的导线尺寸是多少？

答：我们的机械电缆端子可用于 10 至 1000 mm² 的导线。

问：机械电缆端子能承受多高电压？

答：本文所述的螺栓配件专门用于高达 84 kV 的中压电缆附件。它们也可以在 1 kV 范围内使用。

问：机械电缆端子的最大载流容量是多少？

答：我们的机械电缆端子仅受导线最大载流容量的限制。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

螺钉尺寸 2 x M12 | 2 x M16 | M12 | M14 | M16 | M20
安装技术 修剪螺栓

结构特性

表观检查是
螺栓数量 1 | 2 | 3 | 4

电气特征

电压等级 (kV) ≤ 84 | ≤ 42

主体特性

兼容导体材料 铜 | 铝
导体类型 实芯 | 扇形 | 柔性 | 柔性导线 | 绞线
主要产品材料 铝 | 铝合金
阻塞是

尺寸

螺栓头尺寸（对边） (mm) 13 | 15 | 17 | 19 | 22 | 27
内径范围 (mm) 12.8 | 15.8 | 19.5 | 20 | 22.5 | 25.5 | 33 | 40
内径范围 (in) .62 | .77 | 1 | 1.3 | 1.57
兼容导体直径范围 (AWG/kcmil) 1/0 – 2/0 | 1/0 – 250 | 1/0 – 300 | 1/0 – 4/0 | 1000 – 1243.32 | 2/0 – 2/0 | 2/0 – 500 | 2 – 1/0 | 2 – 300 | 250 – 400 | 250 – 500 | 250 – 600 | 3/0 – 300 | 3/0 – 600 | 300 – 500 | 300 – 600 | 300 – 800 | 350 – 500 | 4/0 – 400 | 4/0 – 500 | 400 – 600 | 405.3 – 506.7 | 4 – 2 | 4 – 2/0 | 4 – 4/0 | 500 – 600 | 600 – 600 | 800 – 800
兼容的导体截面范围 (mm²) 10 – 50 | 16 – 95 | 25 – 95 | 25 – 35 | 25 – 70 | 35 – 50 | 35 – 150 | 50 – 150 | 50 – 95 | 50 – 240 | 50 – 120 | 50 – 70 | 70 – 240 | 70 | 95 –150 | 95 – 240 | 95 – 185 | 95 – 300 | 120 – 240 | 120 – 185 | 120 – 300 | 150 – 300 | 150 – 400 | 150 – 240 | 185 – 300 | 185 – 240 | 240 – 300 | 240 – 400 | 300 | 400 | 500 – 630 | 630 – 800 | 800 | 800 – 1000
掌孔直径 13 | 14 | 15 | 17 | 21

操作/应用

电源元件应用类型 室内使用 | 室外使用
机械式连接器产品类型 修剪螺栓终端盒

行业标准

与已批准的标准产品兼容 IEC 61238-1 A 类

产品供货情况

产品供货情况 中国 | 亚洲 | 全球 | 欧洲、中东和非洲 | 澳大利亚、新西兰和太平洋岛屿 | 美洲

其他

导体规格类型公制

参考编号

TE 内部编号 CAT-BLMT

数据表/目录页

MECHANICAL SHEAR BOLT TERMINAL LUGS BLMT pdf 英文版本

电压等级高达 84 kV 的力矩螺栓连接器
