20018051-50

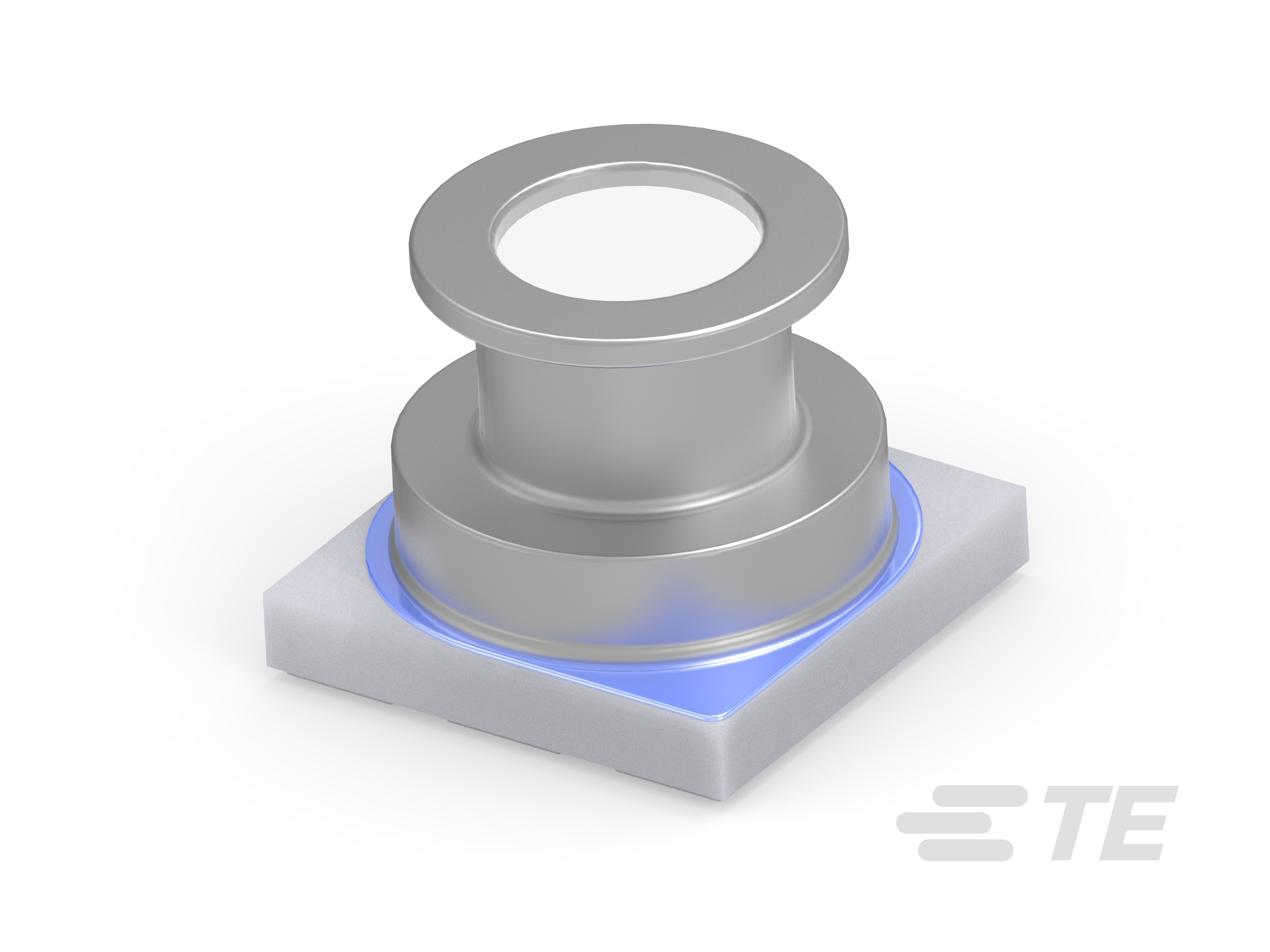

Digital Pressure and Altimeter Sensor Modules, Absolute, 12055.9 inH2O, 22501.8 mmHG, 30 bar [435.11 psi], 24 bit ADC, MEAS MS5849
20018051-50
Digital Pressure and Altimeter Sensor Modules, Absolute, 12055.9 inH2O, 22501.8 mmHG, 30 bar [435.11 psi], 24 bit ADC, MEAS MS5849
-
- MEAS MS5849
- TE 内部编号 20018051-50
- TE 内部产品描述 MS5849-30BA36 CL RESISTANT LS T&R
-
压力传感器类型 : 数字压力和高度传感器模块
-
压力类型 : 绝对
-
压力 (inH2O): 12055.9
-
压力 (mmHG): 22501.8
-
耐压范围 : 50 bar
文档
产品图纸
- MS5849-30BA36 CL RESISTANT ENG_CD_C-20018051-50_4.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_20018051-50_1.pdf 3D
- 下载查看 ENG_CVM_CVM_20018051-50_1.2d_dxf.zip 英文版本
- ENG_CVM_CVM_20018051-50_1.3d_igs.zip 英文版本
- ENG_CVM_CVM_20018051-50_1.3d_stp.zip 英文版本
数据表/目录页
- MS5849-30BA ENG_DS_MS5849-30BA_12.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
传感器封装 : 可表面贴装
-
支脚种类 : SMD 垫
-
压力传感器类型 : 数字压力和高度传感器模块
-
压力类型 : 绝对
电气特征
-
介质兼容性 : 湿
-
电源电压范围 (V): 1.5 – 3.6
尺寸
-
产品高度 : 2.75 mm [ .108 in ]
-
产品长度 : 3.3 mm [ .129 in ]
-
产品宽度 : 3.3 mm [ .13 in ]
使用环境
-
压力 : 30 bar [ 435.11 psi ]
-
工组温度范围 : -40 – 110 °C [ -40 – 230 °F ]
操作/应用
-
分辨率 : .016
-
输出接口 : I²C 或 SPI
-
压力 (inH2O): 12055.9
-
压力 (mmHG): 22501.8
-
耐压范围 : 50 bar
-
输出信号类型 : 24 位 ADC
-
压力精度 : ±50mbar
其他
-
传感器选件 : 屏蔽, 耐氯性
