该产品目前暂无库存。如需了解库存或其它产品信息，请与我们联系。

2-85262-1

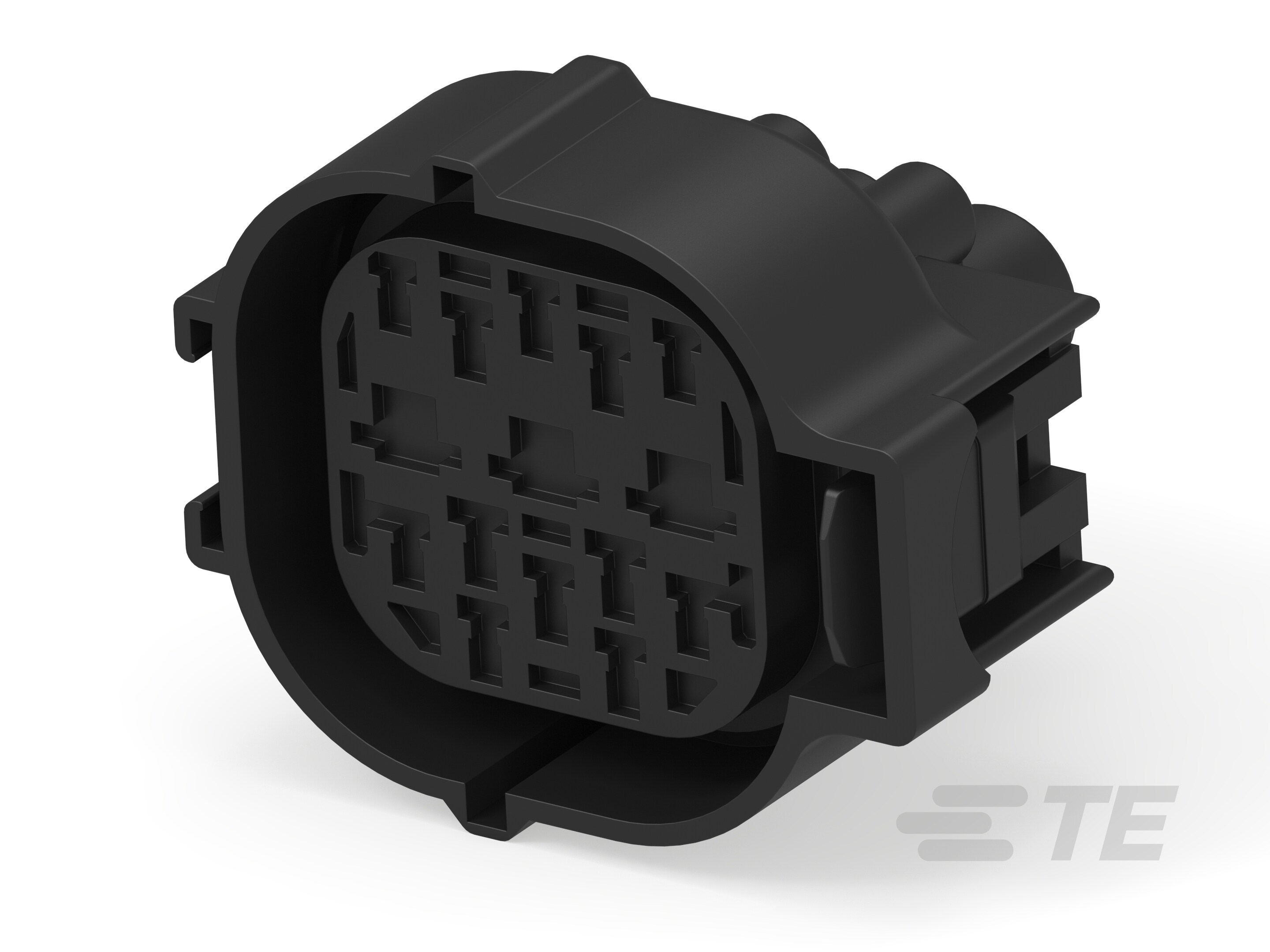

15 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.13 in] Centerline, Sealable, Black, Wire & Cable, Econoseal J - Mark II

E-S MK-2(+) 15P PLUG ASSY-2-85262-1

2-85262-1

15 Position Housing, Housing for Female Terminals, Wire-to-Wire, 3.4 mm [.13 in] Centerline, Sealable, Black, Wire & Cable, Econoseal J - Mark II

    • Econoseal J - Mark II

  • 位数 : 15

  • 连接器和壳体类型 : 母端子护套

  • 对接公端宽度 (mm): 1.8 | 6.3

  • 对接公端宽度 (in): .07 | .25

  • 连接器系统 : 线到线

  • 中心线（间距） : 3.4 mm [ .13 in ]

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 连接器形状 : 矩形

  • 混合型连接器 : 是

  • 连接器和壳体类型 : 母端子护套

  • 连接器系统 : 线到线

  • 可密封 : 是

  • 主要锁定特性 : 外壳集成

  • 连接器和端子端接到 : 电线和电缆

结构特性

  • 位数 : 15

  • 行数 : 5

电气特征

  • 标称电压架构 (V): 12

主体特性

  • 出线角度 : 180°

  • 主要产品颜色 : 黑色

接触件特性

  • 端子类型 : 母端

  • 端子大小 : 1.8mm | 6.3mm

  • 对接公端宽度 (mm): 1.8 | 6.3

  • 对接公端宽度 (in): .07 | .25

机械附件

  • 接合对准 : 带有

  • 接合对准类型 : 极性定位槽

  • 端子位置保证 : 否

  • 应力消除 : 不带

  • 连接器安装类型 : 电缆安装（自由悬挂）

壳体特性

  • 外壳材料 : PBT

  • 中心线（间距） : 3.4 mm [ .13 in ]

尺寸

  • 连接器高度 : 37.2 mm [ 1.46 in ]

  • 产品长度 : 39 mm [ 1.53 in ]

  • 产品宽度 : 33 mm [ 1.3 in ]

  • 行间距 : 4.3 mm [ .17 in ]

包装特性

  • 封装方法 : Bag

  • 封装数量 : 100

其他

  • 可维修 : 否

  • 能够保证连接器位置 : 否
