5EFM4C

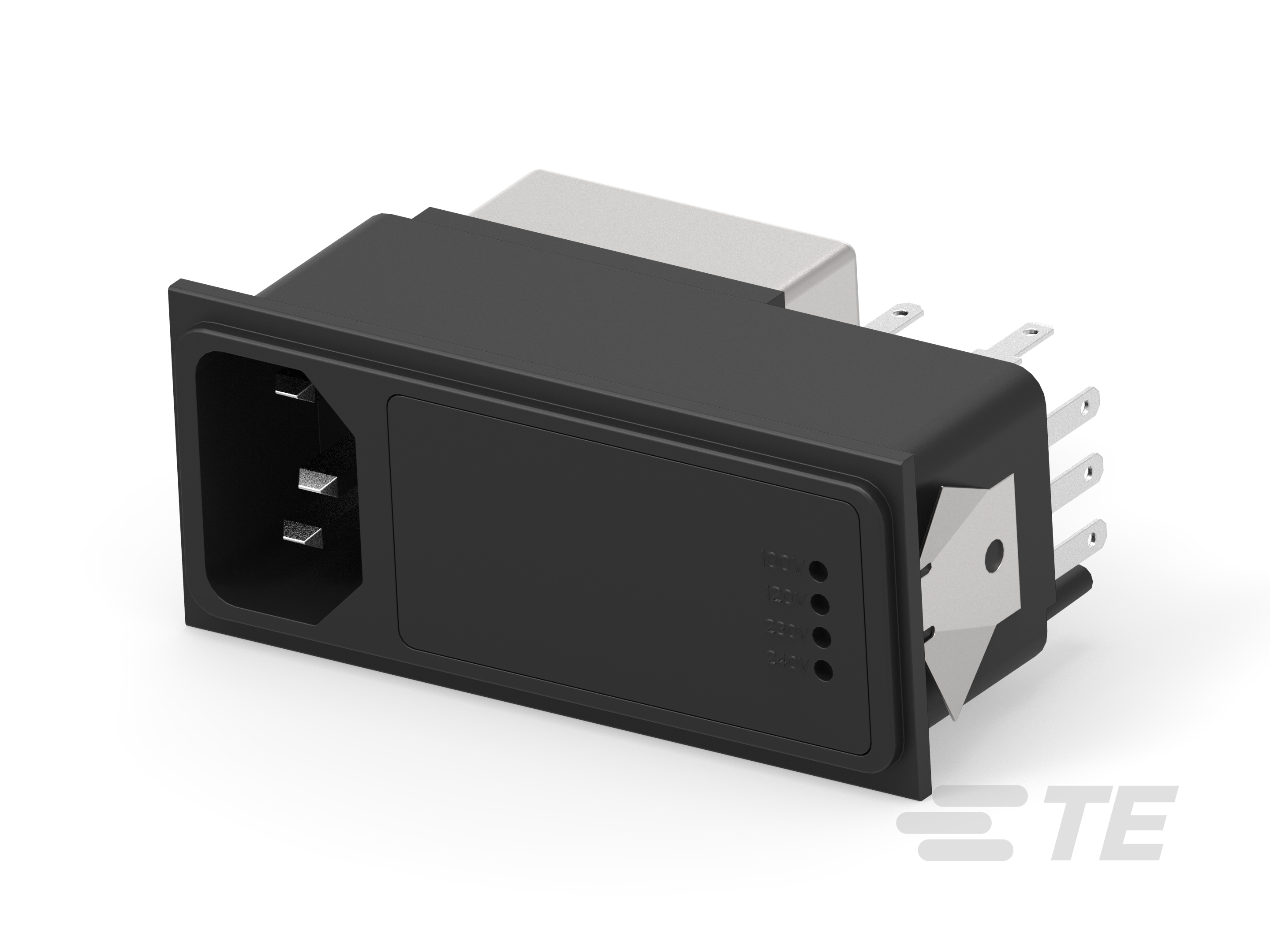

Power Entry Module, Quad AC Input, No Switch, Filter Shield, Vertical, 5A Current Rating, .110" FASTON Output, Corcom M, Multi-Function Inlet Filters
5EFM4C
Power Entry Module, Quad AC Input, No Switch, Filter Shield, Vertical, 5A Current Rating, .110" FASTON Output, Corcom M, Multi-Function Inlet Filters
-
- Corcom
- Corcom M
- TE 内部编号 2-6609129-7
- TE 内部产品描述 5EFM4C=F8111
- 所有 CORCOM M 系列多功能插口式滤波器 (28)
-
工组温度范围 (°C): -10 – 40
-
滤波器类型 : 电源输入模块
-
产品方向 : 垂直
-
面板安装特性类型 : 卡口
-
滤波器屏蔽类型 : 滤波器屏蔽层
文档
产品图纸
- CUSTOMER DRAWING 5EFM4C ENG_DS_5EFM4C_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-6609129-7_B.pdf 3D
- 下载查看 ENG_CVM_CVM_2-6609129-7_B.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-6609129-7_B.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-6609129-7_B.3d_stp.zip 英文版本
数据表/目录页
- 1654001_CORCOM_PRODUCT_GUIDE_M_SERIES ENG_CS_1654001_CORCOM_PRODUCT_GUIDE_M_SERIES_0611.pdf 英文版本
- Corcom Combined Selector Charts ENG_DS_1-1773858-6_Corcom_Selector_Charts_0618.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
滤波器类型 : 电源输入模块
-
滤波要求 : 已滤波
-
滤波器连接器类型 : IEC 320/C-14
-
滤波器开关类型 : 无开关
-
输出端接类型 : .110″ FASTON
-
接地扼流选件 : 否
结构特性
-
保险丝选项 : 单, 双
电气特征
-
漏泄电流（最大值）（250VAC，50Hz） (µA): 500
-
工作电压 (VAC): 100, 120, 230, 240
-
额定电流 (A): 5
-
输入电压选择 : 四个交流
-
漏泄电流（最大值）（120VAC，60Hz） (µA): 250
主体特性
-
产品方向 : 垂直
-
滤波器屏蔽类型 : 滤波器屏蔽层
机械附件
-
面板安装特性类型 : 卡口
使用环境
-
工组温度范围 (°C): -10 – 40
