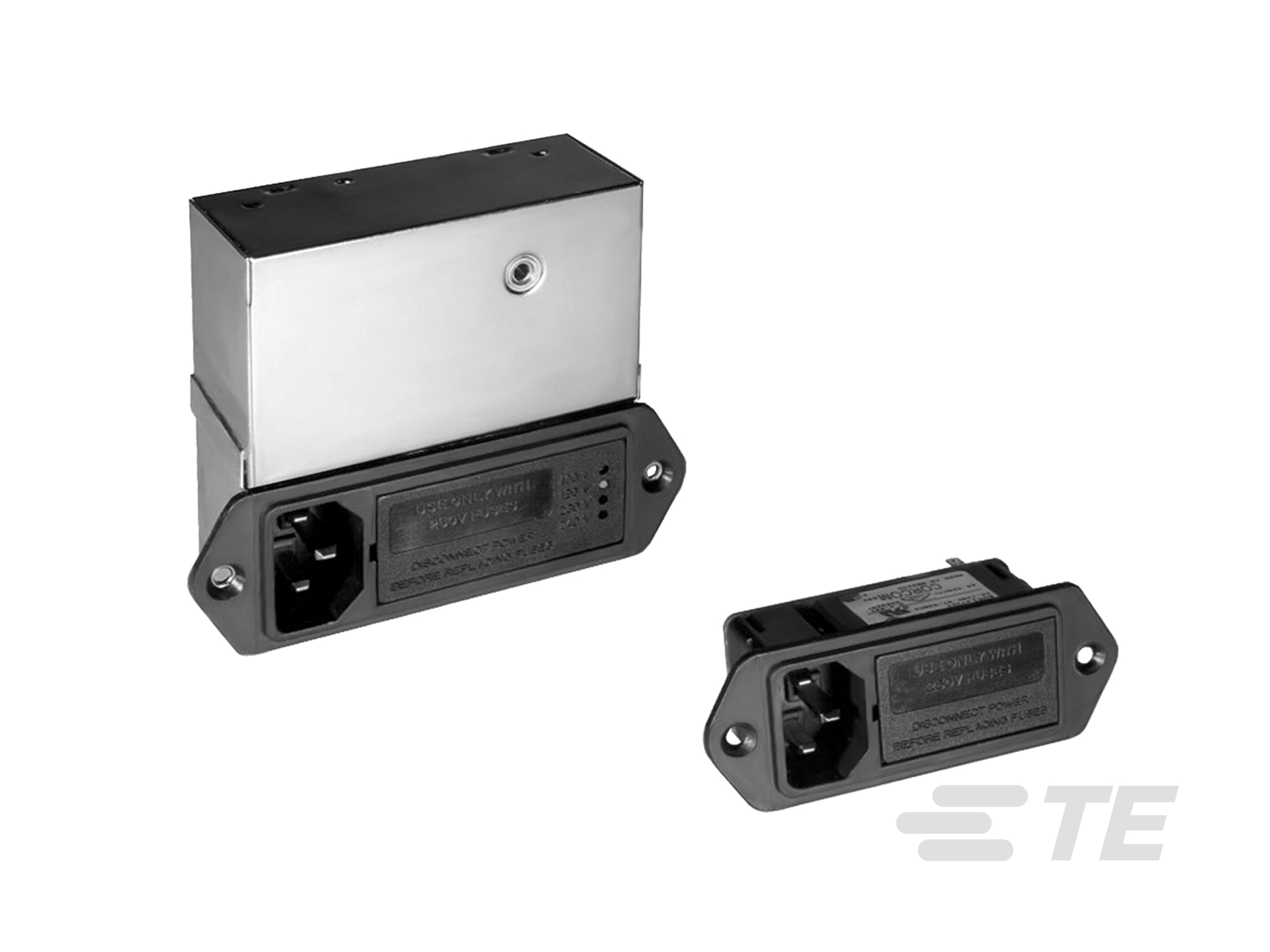

CORCOM M 系列多功能插口式滤波器

Corcom

Corcom M

具有多个选项的薄型电源输入模块系列，在面板后方占用最小的深度。

更多更少

电子版数据手册|

产品特性

滤波器类型 : 电源输入模块
输入电压选择 : 单一交流, 双交流（串联/并联）, 四个交流
滤波器开关类型 : DPST, 无开关
滤波器屏蔽类型 : 无, 滤波器屏蔽层
产品方向 : 垂直, 直角

产品	TE 产品编号	文档	输入电压选择	滤波器开关类型	滤波器屏蔽类型	产品方向	漏泄电流（最大值）（120VAC，60Hz）	漏泄电流（最大值）（250VAC，50Hz）	额定电流	工作电压	滤波要求	滤波器连接器类型	保险丝选项	欧盟 RoHS 符合性	欧盟 ELV 符合性
6VM1=F8091	2-6609128-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	-	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM1C=F8095	2-6609128-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	无	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM1S=F8096	2-6609128-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	DPST	无	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM1SC=F8097	2-6609128-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	DPST	无	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM2=F8098	3-6609128-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	双交流（串联/并联）	无开关	无	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM2S=F8099	3-6609128-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	双交流（串联/并联）	DPST	无	垂直	2 µA	5 µA	6 A	120 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM4=F8101	3-6609128-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	无	垂直	2 µA	5 µA	6 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM4C=F8102	3-6609128-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	无	垂直	2 µA	5 µA	6 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM4S=F8103	3-6609128-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	无	垂直	2 µA	5 µA	6 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	未滤波	IEC 320/C-14	单, 双	-	-
6VM4SC=F8105	3-6609128-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	无	垂直	2 µA	5 µA	6 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	未滤波	IEC 60320-1 C-14	单, 双	-	-
5EFM1=F8092	2-6609129-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM1C=F8106	2-6609129-2	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM1S=F8107	2-6609129-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	DPST	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM1SC=F8109	2-6609129-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	DPST	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM4=F8110	2-6609129-6	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM4C=F8111	2-6609129-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM4S=F8112	2-6609129-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EFM4SC=F8114	3-6609129-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	垂直	250 µA	500 µA	5 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EHM1=F8093	1-6609130-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	滤波器屏蔽层	垂直	2 µA	5 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EHM1S=F8115	1-6609130-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	DPST	滤波器屏蔽层	垂直	2 µA	5 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EHM4=F8116	1-6609130-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	双交流（串联/并联）	无开关	滤波器屏蔽层	垂直	2 µA	5 µA	5 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
5EHM4S=F8117	1-6609130-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	垂直	2 µA	5 µA	5 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EXM1S=F8119	6609131-7	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	直角	300 µA	500 µA	3 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EXM4=F8120	6609131-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	滤波器屏蔽层	直角	300 µA	500 µA	3 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EXM4S=F8121	6609131-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	直角	300 µA	500 µA	3 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EZM1S=F8122	6609132-8	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	单一交流	无开关	滤波器屏蔽层	直角	300 µA	500 µA	3 A	120 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EZM4=F8123	6609132-9	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	无开关	滤波器屏蔽层	直角	300 µA	500 µA	3 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-
3EZM4S=F8124	1-6609132-0	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	四个交流	DPST	滤波器屏蔽层	垂直	300 µA	500 µA	3 A	100 VAC, 120 VAC, 230 VAC, 240 VAC	已滤波	IEC 320/C-14	单, 双	-	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

接地扼流选件否
滤波器类型 电源输入模块
滤波器开关类型 DPST, 无开关
输出端接类型 .110″ FASTON
滤波要求 已滤波, 未滤波
滤波器连接器类型 IEC 320/C-14, IEC 60320-1 C-14

结构特性

保险丝选项 单, 双

电气特征

输入电压选择 单一交流, 双交流（串联/并联）, 四个交流
漏泄电流（最大值）（120VAC，60Hz） (µA) 2, 250, 300
漏泄电流（最大值）（250VAC，50Hz） (µA) 5, 500
额定电流 (A) 3, 5, 6
工作电压 (VAC) 100, 120, 230, 240

主体特性

滤波器屏蔽类型 无, 滤波器屏蔽层
产品方向 垂直, 直角

机械附件

面板安装特性类型 卡口, 安装耳（水平）, 法兰

使用环境

工组温度范围 (°C) -10 – 40

参考编号

TE 内部编号 CAT-C8114-M1

数据表/目录页

1654001_CORCOM_PRODUCT_GUIDE_M_SERIES pdf 英文版本
