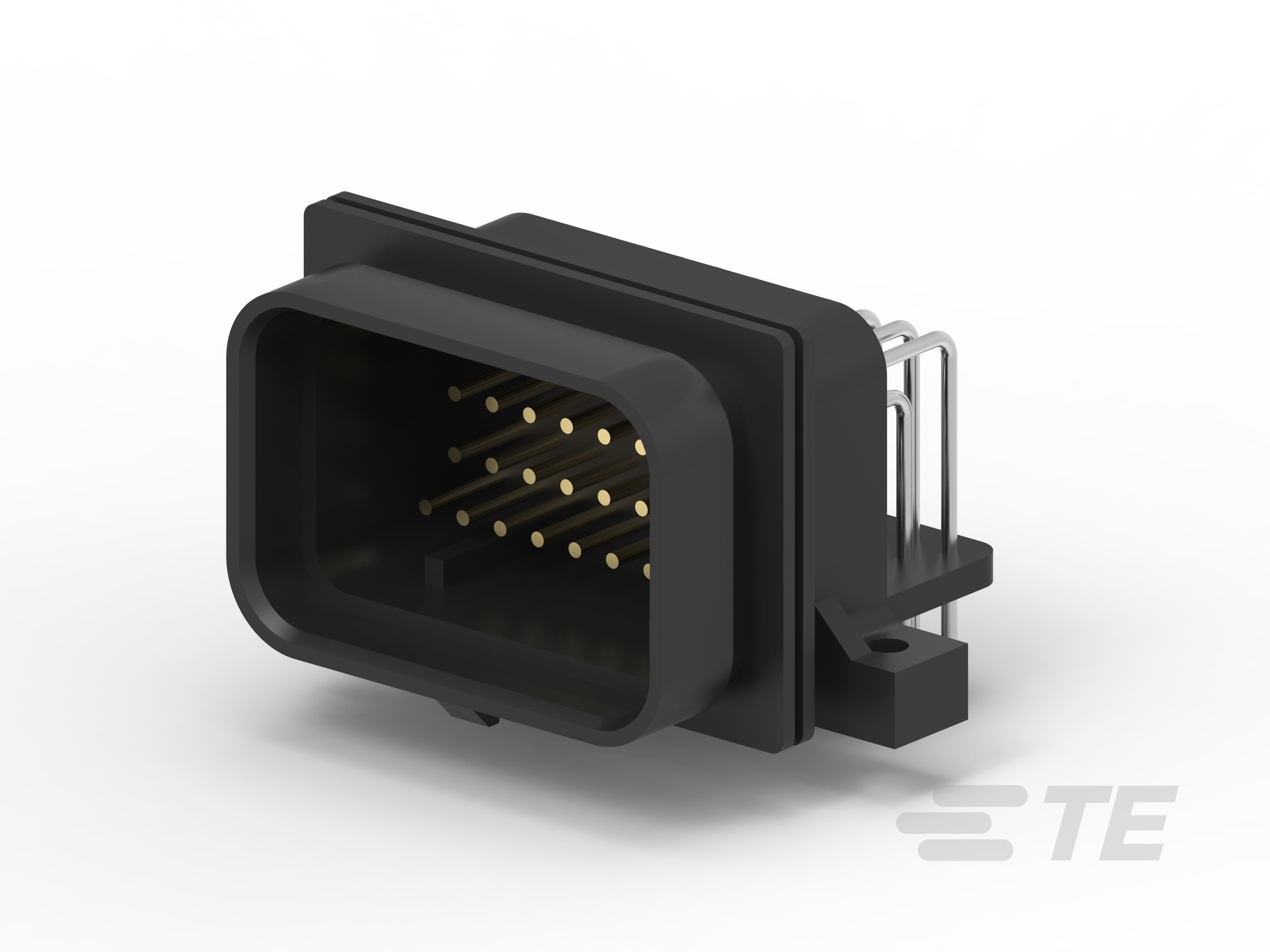

Right Angle, Wire-to-Board / Wire-to-Device, 34 Position, 4 Rows, 3mm / 3.5mm [.118in / .138in] Centerline, Gold (Au), Sealable, SUPERSEAL 1.0mm
2-6437285-6
Right Angle, Wire-to-Board / Wire-to-Device, 34 Position, 4 Rows, 3mm / 3.5mm [.118in / .138in] Centerline, Gold (Au), Sealable, SUPERSEAL 1.0mm
-
- AMP
- SUPERSEAL 1.0mm
- TE 内部编号 2-6437285-6
- TE 内部产品描述 SUPER SEAL 34POS CAP ASSY H AU
- 所有 Superseal 连接器接头：1.0 mm (39)
-
PCB 安装方向 : 直角
-
PCB 端接方法 : 通孔 - 焊接
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
-
主要产品颜色 : 黑色
文档
产品图纸
- SUPER SEAL CONNECTOR CAP HOUSING ASSEMBLY 34POSITION JPN_CD_2-6437285-6_A.pdf 日语
- SUPER SEAL CONNECTOR CAP HOUSING ASSEMBLY 34POSITION 日语
- SUPER SEAL CONNECTOR CAP HOUSING ASS'Y 26P (UNDER LOCK) JPN_CD_5-1447223-0_A1.pdf 日语
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_2-6437285-6_C.pdf 3D
- 下载查看 ENG_CVM_CVM_2-6437285-6_C.2d_dxf.zip 英文版本
- ENG_CVM_CVM_2-6437285-6_C.3d_igs.zip 英文版本
- ENG_CVM_CVM_2-6437285-6_C.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-78011_A1.pdf 英文版本
- JPN_SS_114-78013_O1.tif 日语
- JPN_SS_114-78013_O1.pdf 日语
- 产品规格 ENG_SS_108-78140_A9.pdf 英文版本
使用说明书
- 使用说明书（非美国） S_411-78017_O.pdf 英文版本
- S_411-78017_O.tif 英文版本
机构认证
- UL 报告 ENG_AAD_UL_CERT_E28476_20160726_C1_B.pdf 英文版本
产品变更通知
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
连接器形状 : 矩形
-
混合板端连接器 : 否
-
可密封 : 是
-
连接器和端子端接到 : 印刷电路板
结构特性
-
信号位置数量 : 34
-
PCB 安装方向 : 直角
电气特征
-
标称电压架构 (V): 12, 24, 42, 48, 240
-
额定电压（最大值） (VDC): 250
-
额定电压（最大值） (VAC): 250
-
工作电压 (VDC): 250
-
工作电压 (VAC): 250
主体特性
-
主要产品颜色 : 黑色
接触件特性
-
接合插针直径 : 1 mm [ .039 in ]
端接特性
-
PCB 端接方法 : 通孔 - 焊接
机械附件
-
安装孔 : 带有
-
接合固定类型 : 锁定接口
-
面板安装特性 : 不带
-
连接器安装类型 : 板安装
尺寸
-
连接器长度 : 45.5 mm [ 1.791 in ]
-
PCB 的外形高度 : 21.4 mm [ .843 in ]
-
连接器宽度 : 23 mm [ .906 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工组温度范围 : -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
屏蔽 : 否
行业标准
-
IP 等级 : JIS D0203
包装特性
-
封装数量 : 560
