2-324225-1

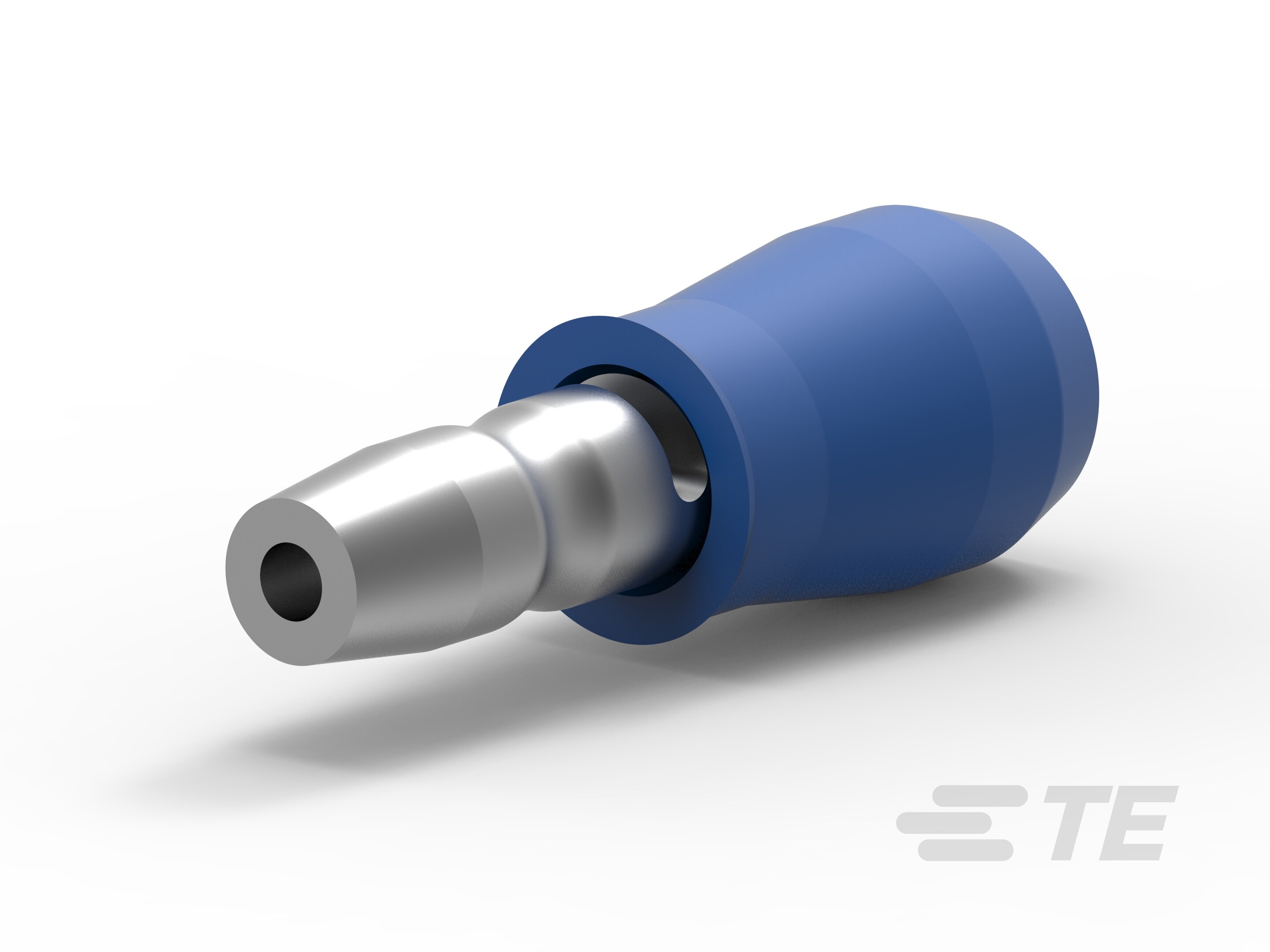

Shur-Plug Terminal, Blue, 20.07 mm [.79 in] Tab Width, 3.18 mm [.125 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2050 – 5180 CMA

全部查看 PIDG Shur Plugs (5)
PLUG,SHUR PIDG 16-14-2-324225-1

2-324225-1

Shur-Plug Terminal, Blue, 20.07 mm [.79 in] Tab Width, 3.18 mm [.125 in] Pin Diameter, 16 – 14 AWG, 1.25 – 2 mm² Wire, 2050 – 5180 CMA

全部查看  PIDG Shur Plugs (5)
    • PIDG
  • TE 内部编号 2-324225-1
  • TE 内部产品描述 PLUG,SHUR PIDG 16-14

  • 压接导线端子类型 : Shur 插头端子

  • 对接公端宽度 : 20.07 mm [ .79 in ]

  • 接合插针直径 : 3.18 mm [ .125 in ]

  • 兼容的绝缘直径范围 : 4.32 mm [ .17 in ]

  • 线径 (AWG): 16 – 14

查看所有特性
更多 更少

文档

产品图纸

CAD 文件

数据表/目录页

产品规格

产品变更通知

规格特性

选择功能和特性来查找类似产品

您可以使用复选框选择您想要保留的属性，从而找到类似产品。点击 “查看类似产品” 后，您可以使用筛选条件进一步缩小搜索范围，查找具有不同属性的产品。

请查看产品文档，或 联系我们 以了解最新的机构审批信息。

请注意：所有产品设计活动都应参照产品图纸。

查看类似产品
当前产品是唯一匹配项。请修改您的搜索条件以继续。
有 0 款类似产品可供选择。请选择不同的功能或特性。
出现错误，请重试。
产品功能与特性
全选

产品类型特性

  • 可密封 : 否

  • 与分离式电线类型兼容 : 实芯 | 绞线

  • 电线绝缘支持固定类型 : 绝缘支撑

结构特性

  • 与线缆类型兼容 : 分离式导线

主体特性

  • 绝缘材料 : 尼龙

  • 主要产品颜色 : 蓝色

接触件特性

  • 端子制造 : 冲压成形

  • 压接导线端子类型 : Shur 插头端子

  • 对接公端宽度 : 20.07 mm [ .79 in ]

  • 接合插针直径 : 3.18 mm [ .125 in ]

  • 压线筒类型 : Closed

  • 端子电镀材料 : 锡

  • 端子形状和构造 : 圆形

  • 端子方向 : 直式

机械附件

  • 带导线绝缘 : 带有

尺寸

  • 兼容的绝缘直径范围 : 4.32 mm [ .17 in ]

  • 线径 (AWG): 16 – 14

  • 线径 (mm²): 1.25 – 2

  • 线径 (CMA): 2050 – 5180

  • 压线筒内径 : 4.4 mm [ .173 in ]

  • 端子材料厚度 : .79 mm [ .031 in ]

  • 产品总长度 : 20.07 mm [ .8 in ]

使用环境

  • 绝缘选项 : 部分绝缘

包装特性

  • 封装数量 : 2500

  • 封装方法 : 零散零件
